Daikin FLY22GAV1NB [10/18] Электрические схемы
![Daikin FLY22GAV1NB [10/18] Электрические схемы](/views2/1783206/page10/bga.png)
4
• Серия SPLIT – Sky Air • Внутренние блоки
86
• Универсальный блок • R22 • FL(Y)2545GA

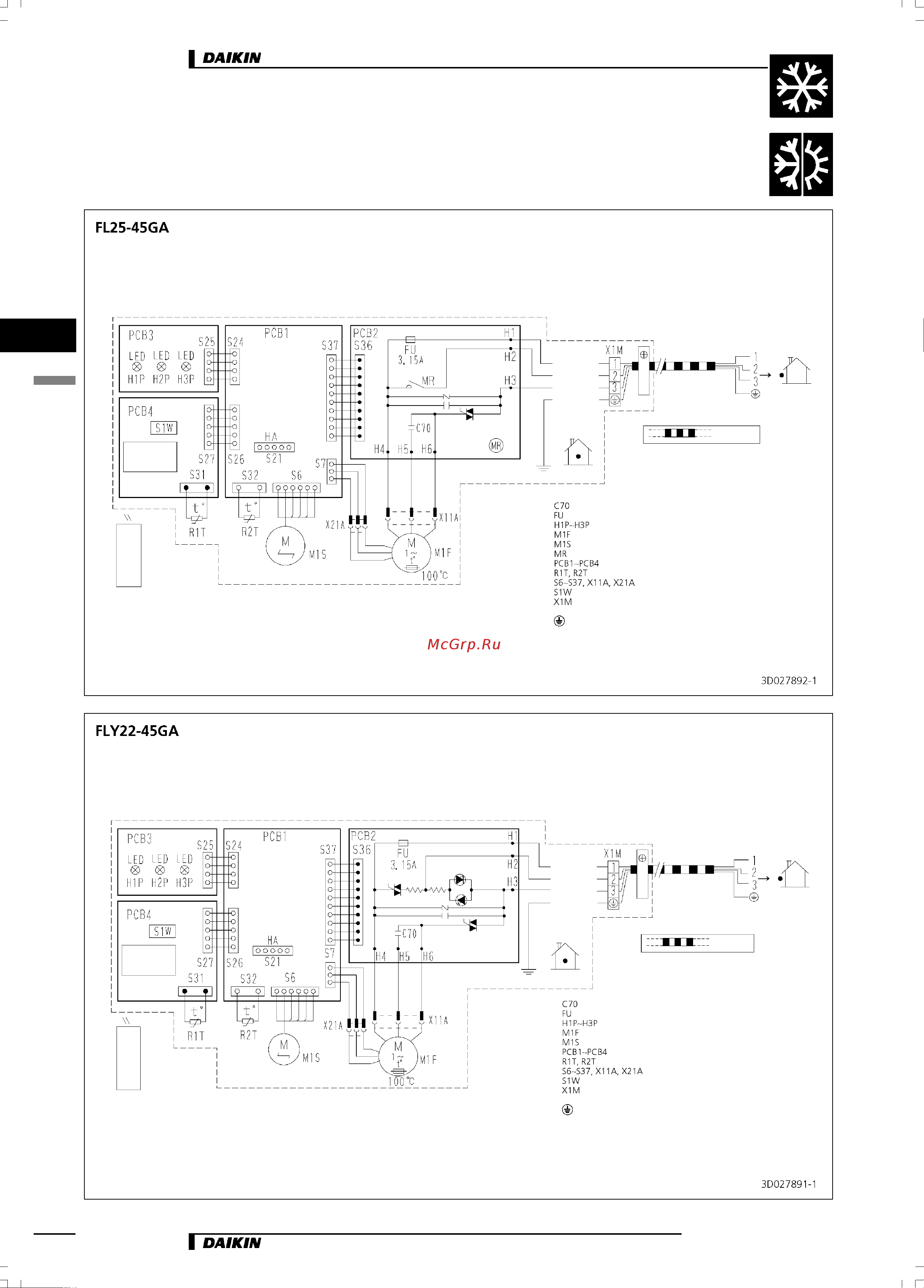

5 Электрические схемы
5
Примечание: при отключении и повторном включении напряжения в питающей
электросети кондиционер запускается автоматически.
Наружный
блок
Электропроводка
по месту
Красный
Белый
Черный
Зеленый /
Желтый
Внутренний
блок
Приемник
сигналов
Инфракрасный
пульт
дистанционного
управления
Пусковой конденсатор
Предохранитель
Контрольная лампа
Электродвигатель вентилятора
Электродвигатель перемещения заслонки
Магнитное реле
Печатная плата
Термистор
Разъем
Кнопка Вкл./Выкл. (S7W)
Клеммная колодка
Защитное заземление
Наружный
блок
Электропроводка
по месту
Красный
Белый
Черный
Зеленый /
Желтый
Внутренний
блок
Приемник
сигналов
Инфракрасный
пульт
дистанционного
управления
Пусковой конденсатор
Предохранитель
Контрольная лампа
Электродвигатель вентилятора
Электродвигатель перемещения заслонки
Магнитное реле
Печатная плата
Термистор
Разъем
Кнопка Вкл./Выкл. (S7W)
Клеммная колодка
Защитное заземление
Примечание: при отключении и повторном включении напряжения в питающей
электросети кондиционер запускается автоматически.
