Daikin FLY22GAV1NB [8/18] Габаритные и установочные чертежи

• Серия SPLIT – Sky Air • Внутренние блоки

• Универсальный блок • R22 • FL(Y)2545GA

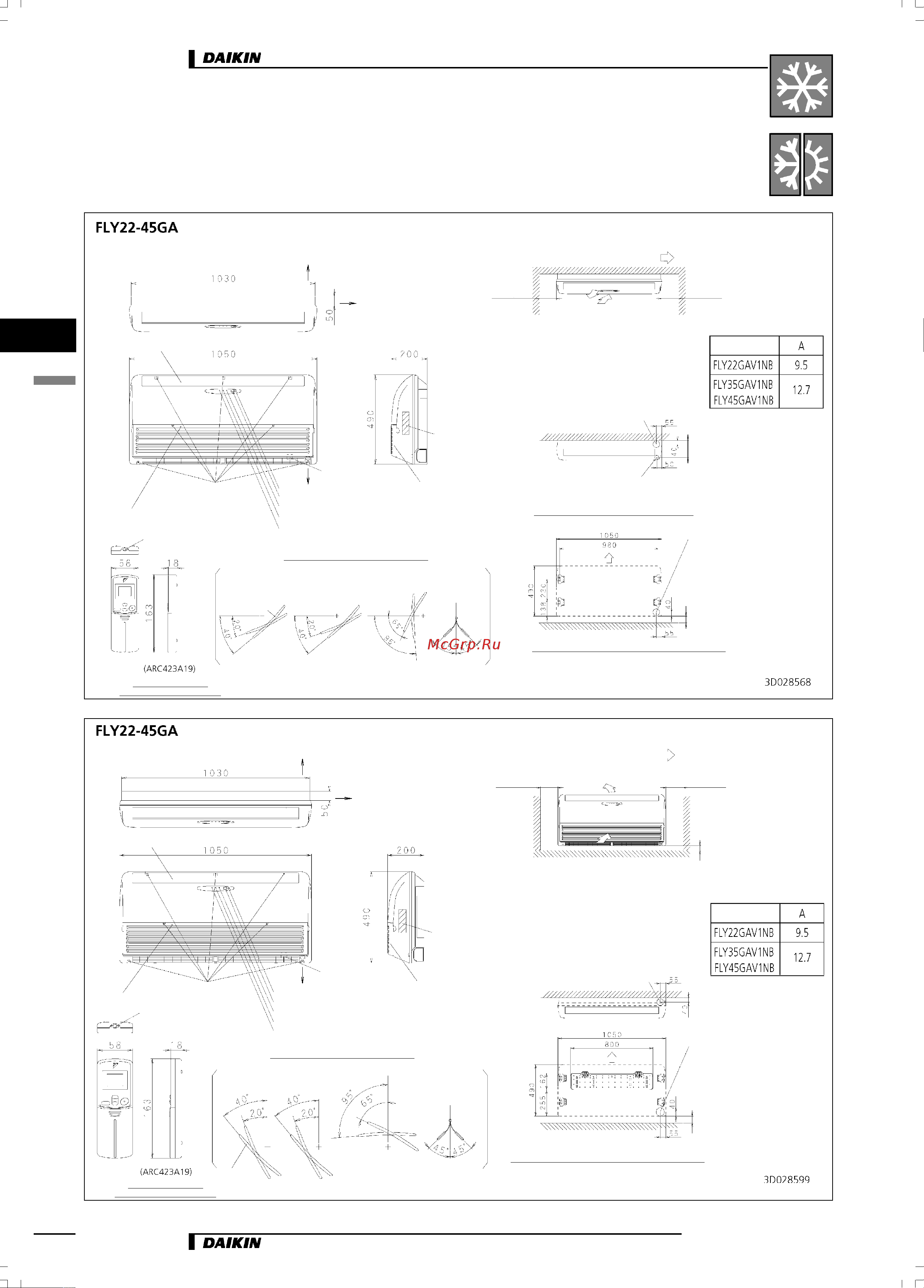

3 Габаритные и установочные чертежи

Единица измерения (мм)

Припотолочная установка

Стрелка (→) указывает направление

трубопровода

Сзади

Справа

Необходимое свободное пространство

(для работы блока и его технического

обслуживания)

Направление воздушного потока (внутри

помещения)

(пространство для

технического

обслуживания)

(пространство для работы блока)

Заслонка

Шильдик

Всасывающая решетка

Отверстие в стене ∅65 для

трубопровода хладагента

Отверстие ∅40 для дренажного шланга

 Дренажный шланг (внутр. диаметр 14  наружн. диаметр 18)

Отверстие в стене ∅65

для прохода трубопровода

хладагента

Не менее 50 мм

(пространство для технического

обслуживания)

Место расположения болтов для подвешивания блока

Вправо/влево

(вручную)

Углы отклонения направляющих лопаток

Осушка

Вверх/вниз

(автоматически)

Охлаждение

Клеммная колодка с

клеммой заземления

Снизу

Кнопка Вкл./Выкл.

Приемник сигналов

Сигнальная лампа загрязненности

фильтра

Лампа индикации таймера

Лампа индикации работы

Излучатель сигнала

Термистор для измерения

температуры воздуха в

помещении

Винты крепления

передней панели

Инфракрасный пульт

дистанционного управления

Заслонка

Единица измерения (мм)

Установка на уровне пола

Стрелка (→) указывает направление

трубопровода

Сзади

Справа

Необходимое свободное пространство

(для работы блока и его технического

обслуживания)

Направление воздушного

потока (внутри помещения)

(пространство для

технического

обслуживания)

(пространство для работы блока)

Заслонка

Шильдик

Всасывающая решетка

Отверстие в стене ∅80 для прохода

трубопровода хладагента

(пространство для технического

обслуживания)

Место расположения болтов для подвешивания блока

Вправо/влево

(вручную)

Углы отклонения направляющих лопаток

Осушка

Вверх/вниз

(автоматически)

Охлаждение

Клеммная колодка с

клеммой заземления

Снизу

Кнопка Вкл./Выкл.

Приемник сигналов

Сигнальная лампа загрязненности

фильтра

Лампа индикации таймера

Лампа индикации работы

Излучатель сигнала

Термистор для измерения

температуры воздуха в

помещении

Винты крепления

передней панели

Заслонка

Не менее 50 мм

(пространство для работы блока)

Отверстие в стене ∅80 для

трубопровода хладагента

Стандартное размещение отверстий в стене

Нагрев

Инфракрасный пульт

дистанционного управления

Нагрев

Не менее 200 мм

Не менее 200 мм Не менее 200 мм

 Труба жидкого хладагента (теплоизолированная медная труба ∅6,4)

 Труба газообразного хладагента (теплоизолированная медная труба ∅A)

 Труба жидкого хладагента (теплоизолированная медная труба ∅ 6,4)

 Труба газообразного хладагента (теплоизолированная медная труба ∅ A)

 Дренажный шланг (внутр. диаметр 14  наруж. диаметр 18)

Не менее 50 мм
