4

• Серия SPLIT – Sky Air • Внутренние блоки

94

• Универсальный блок • R22 • FL(Y)2545GA

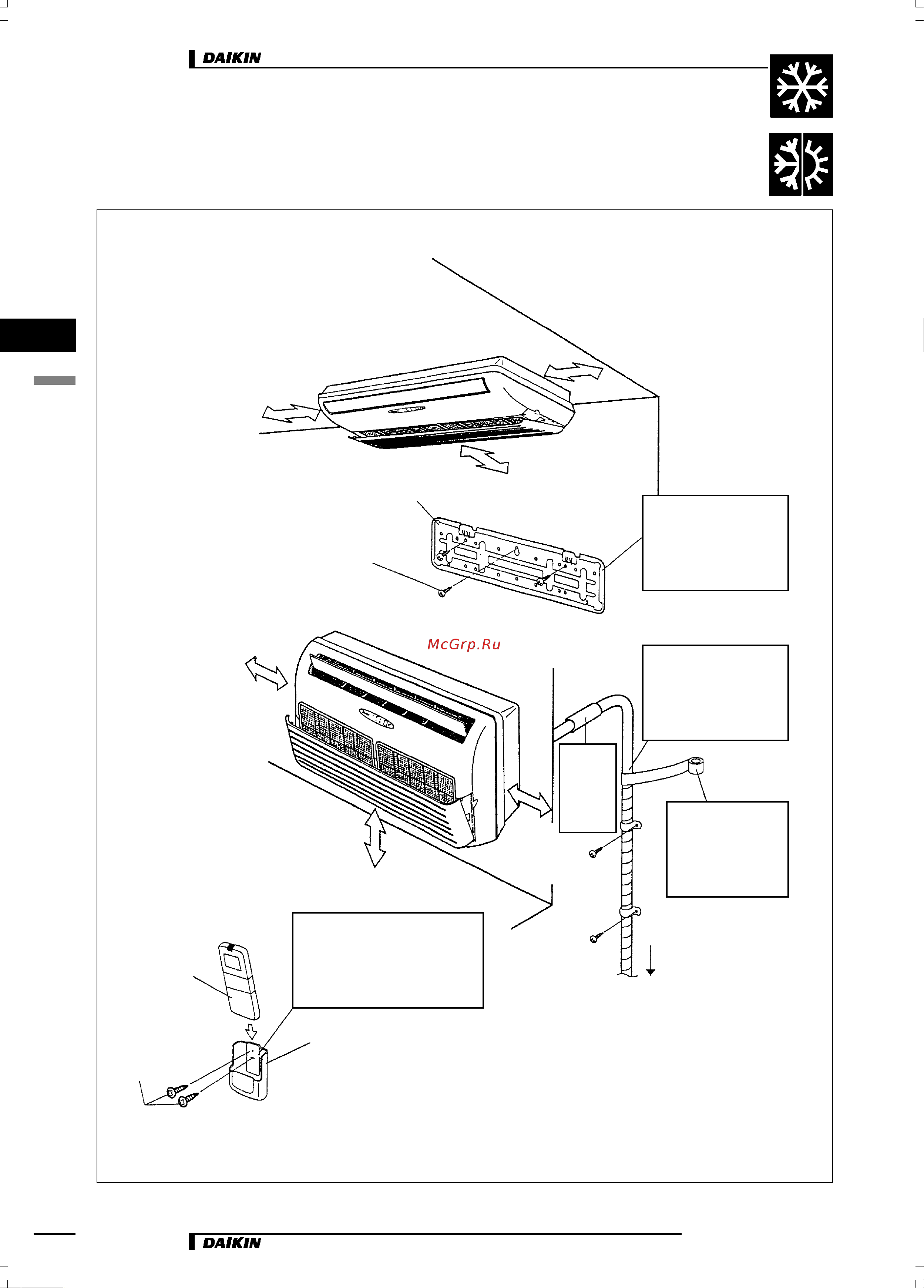

10 Установка

10

Между потолком и блоком не должно быть зазора

Пространство для монтажных работ

(Не менее 200 мм.)

Пространство для монтажных работ

(Не менее 200 мм.)

Не менее 50 мм от стен

Монтажная пластина

Винт М4 × 25L

Монтажная пластина должна

крепиться к стене, которая

способна выдержать вес

внутреннего блока.

Обрежьте трубу

теплоизоляции до требуемой

длины и оберните клейкой

лентой так, чтобы на линии

обреза не осталось зазора.

Пространство для монтажных работ

(Не менее 200 мм.)

Пространство для

монтажных работ

(Не менее 200 мм.)

Не менее 50 мм от стен

Оберните

теплоизоляцию лентой

снизу вверх по всей

длине.

Замазать

отверстие в

стене под

трубу с

помощью

мастики или

шпатлевки.

К наружному блоку.

Перед закреплением держателя пульта

дистанционного управления на стене

убедитесь, что сигналы управления

воспринимаются внутренним блоком.

Винты М3 × 20L

Вставить

Инфракрасный

пульт

дистанционного

управления

Держатель пульта

дистанционного

управления
