Daikin R45DB7V1 [2/11] Инструкция по монтажу

R18DB7V1

R25DB7V1

R35DB7V1

R45DB7V1

R45DB7W1

RY22DA7V1

Наружные блоки сплит-систем

Инструкция по монтажу

Прочтите эту инструкцию вместе с инструкцией по монтажу соответствующего внутреннего

блока. Замените соответствующие разделы инструкции по монтажу внутреннего блока

разделами, описанными ниже.

1. МОНТАЖ НАРУЖНОГО БЛОКА

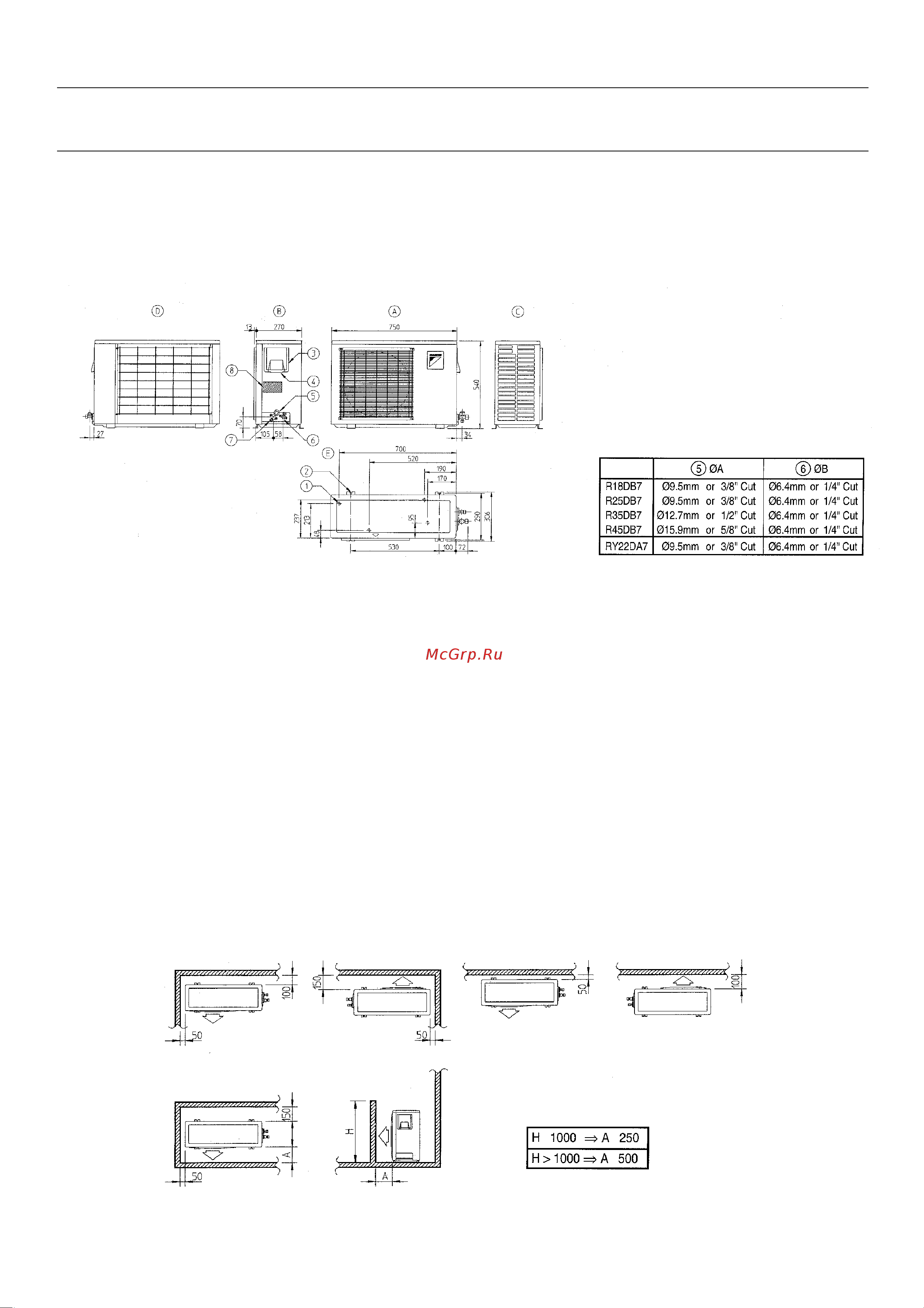

рис. 1

1.1 ОБЩАЯ СХЕМА

1) дренажное выпускное отверстие

2) 4 отверстия для крепежных болтов (М8 или М10)

3) крышка + электрическая схема

4) подвод электроэнергии

5) запорный вентиль газа для подачи по низкому давлению

6) запорный вентиль жидкости

7) штуцер для подачи по низкому давлению

8) паспортная табличка

А) вид спереди

В) вид правой боковой панели

С) вид левой боковой панели

D) вид сзади

Е) вид сверху

1.2 ВЫБОР МЕСТОПОЛОЖЕНИЯ

рис. 2
