2. ТРУБОПРОВОДЫ ХЛАДАГЕНТА

2.1 СИСТЕМА ТРУБОПРОВОДОВ

Монтаж системы трубопроводов должен быть произведен квалифицированным холодильным

техником в соответствии с техническими условиями и нормами данной местности.

2.2 СОЕДИНЕНИЯ ТРУБОПРОВОДОВ

Соединения трубопроводов должны находится на правой боковой стенке блока (На рис.1

указаны диаметры требуемых трубопроводов).

2.3 Первый этап монтажа

рис.4

рис.5

рис.6

рис.7

R18∼45

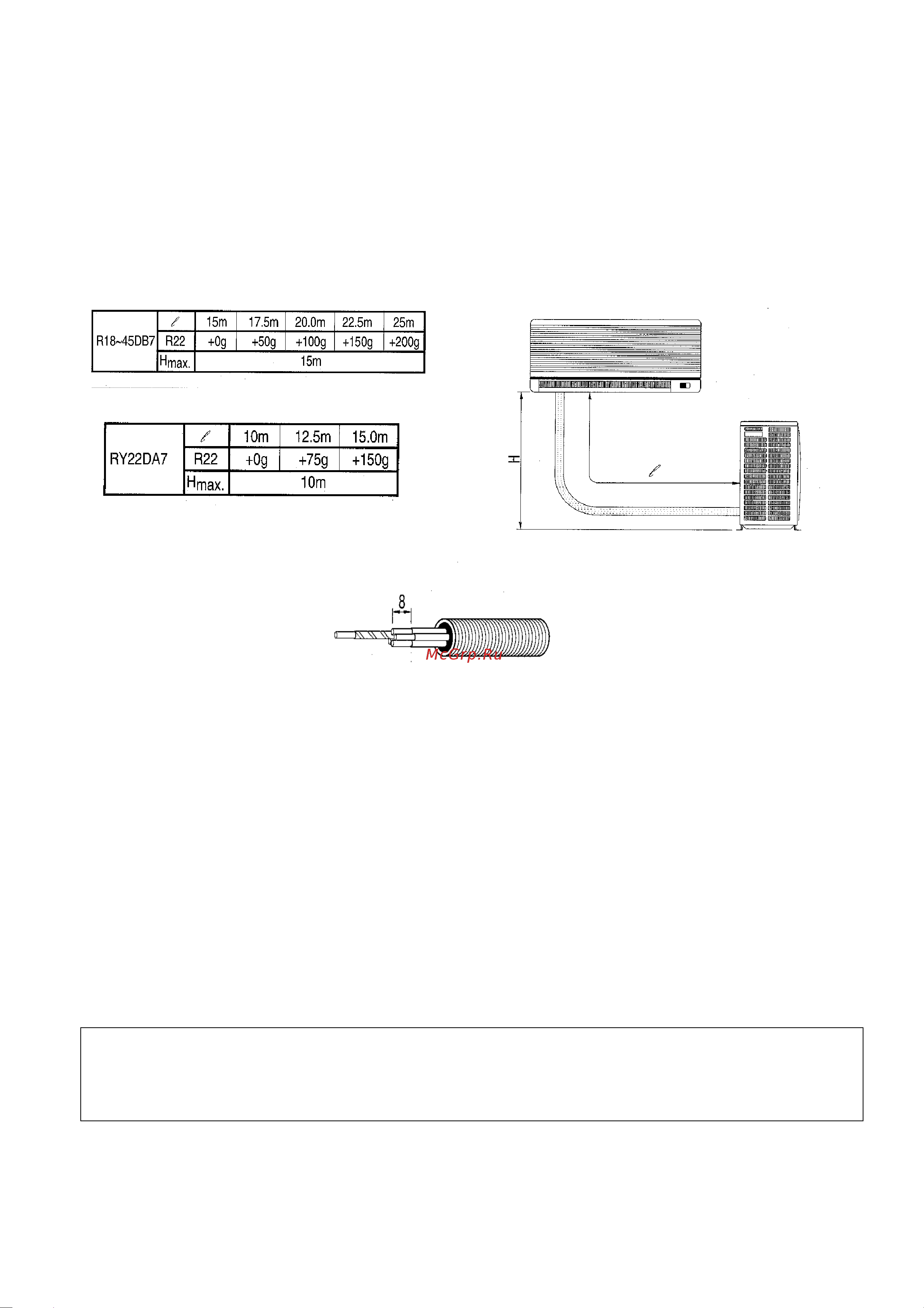

- Если длина трубопровода (l) между внутренним и наружным блоками превышает 15

метров, дозаправьте хладагентом R22 (20г/м) после вакуумной сушки оборудования!

- Максимальная разница уровней (Нмах) между внутренним и наружным блоками

составляет 15 метров.

RY22

- Если длина трубопровода (l) между внутренним и наружным блоками превышает 10

метров, дозаправьте хладагентом R22 (30г/м) после вакуумной сушки оборудования!

- Максимальная разница уровней (Нмах) между внутренним и наружным блоками

составляет 10 метров.

3. ВАКУУМНАЯ СУШКА ОБОРУДОВАНИЯ

Внимание!

Никогда не продувайте трубопроводы хладагентом, используйте для вакуумной сушки

оборудования вакуумный насос.

3.1 СХЕМЫ

3.1.1 Перекрывающий вентиль газа

А) соединение с теплообменником внутреннего блока
