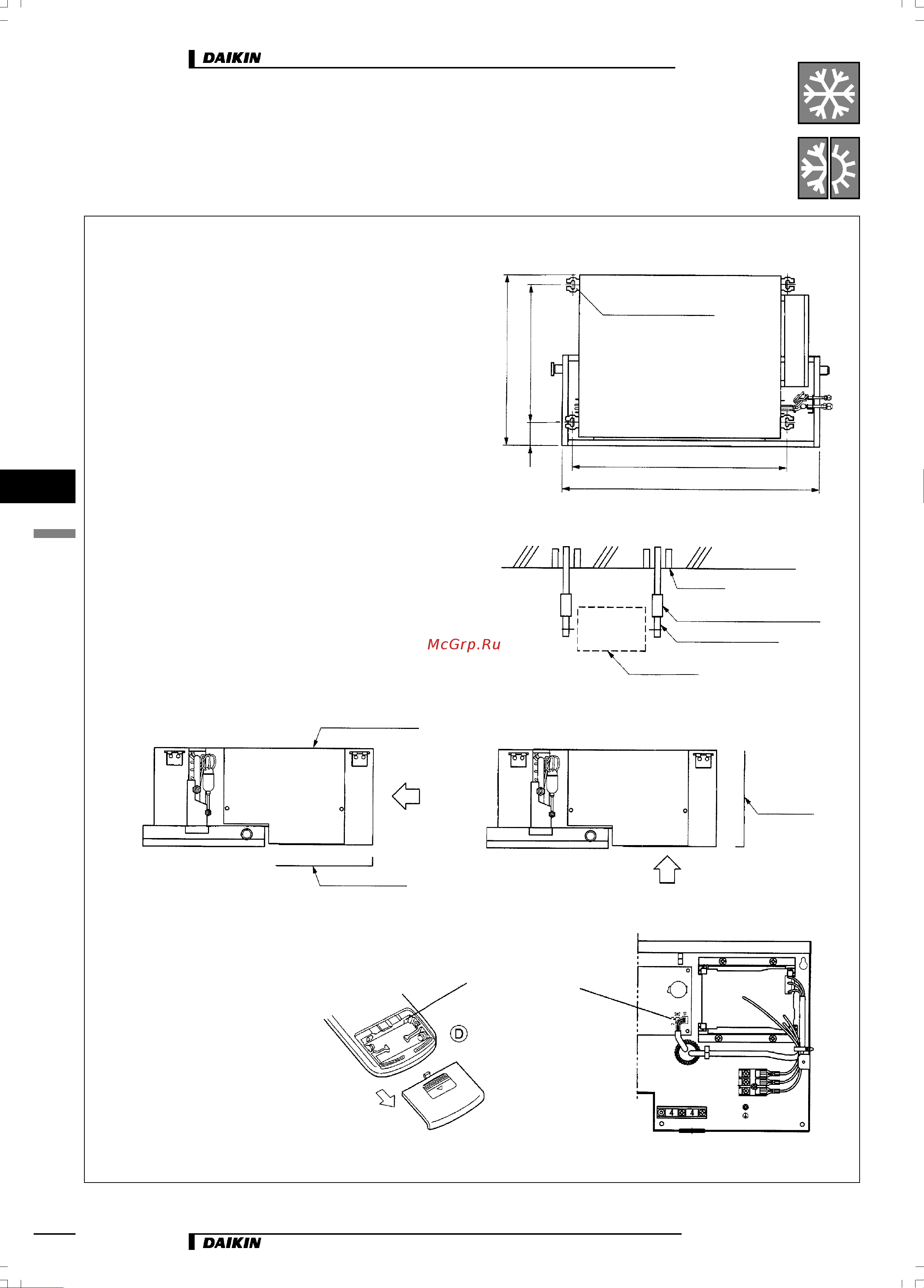

11 Установка

●●

●

Расположение отверстий под болты для

подвешивания

●●

● Установка болтов для подвешивания

(В качестве подвесок, используйте болты М10)

Для усиления потолка, несущего вес блока,

используйте анкеры, при установке на

существующие потолки, и закладные детали,

закладные анкеры или другие устройства,

имеющиеся в продаже, при установке на новые

потолки.

●●

● Установка крышки камеры

Шаг болтов для подвешивания

4 болта для подвешивания

Шаг болтов для подвешивания

(Пример установки)

Потолочная панель

Анкер

Удлиненная гайка или резьбовая

муфта

Болт для подвешивания

Внутренний блок

Примечание: Все перечисленные выше детали имеются в продаже.

Крышка камеры

(в случае забора воздуха снизу)

Верхняя крышка камеры

Воздух

Крышка камеры

(в случае забора воздуха сзади)

●●

●

Если в помещении устанавливаются два

блока, их пульты дистанционного

управления можно настроить на разные

адреса.

Адресный

переключатель

(по умолчанию = «1»)

Пульт дистанционного

управления

755

900

580

500
