• Инверторный потолочный блок для вентиляционных каналов • R22 • CDK/CDX2560HA
• Серия SPLITSKY AIR • Внутренние блоки
131
7
5

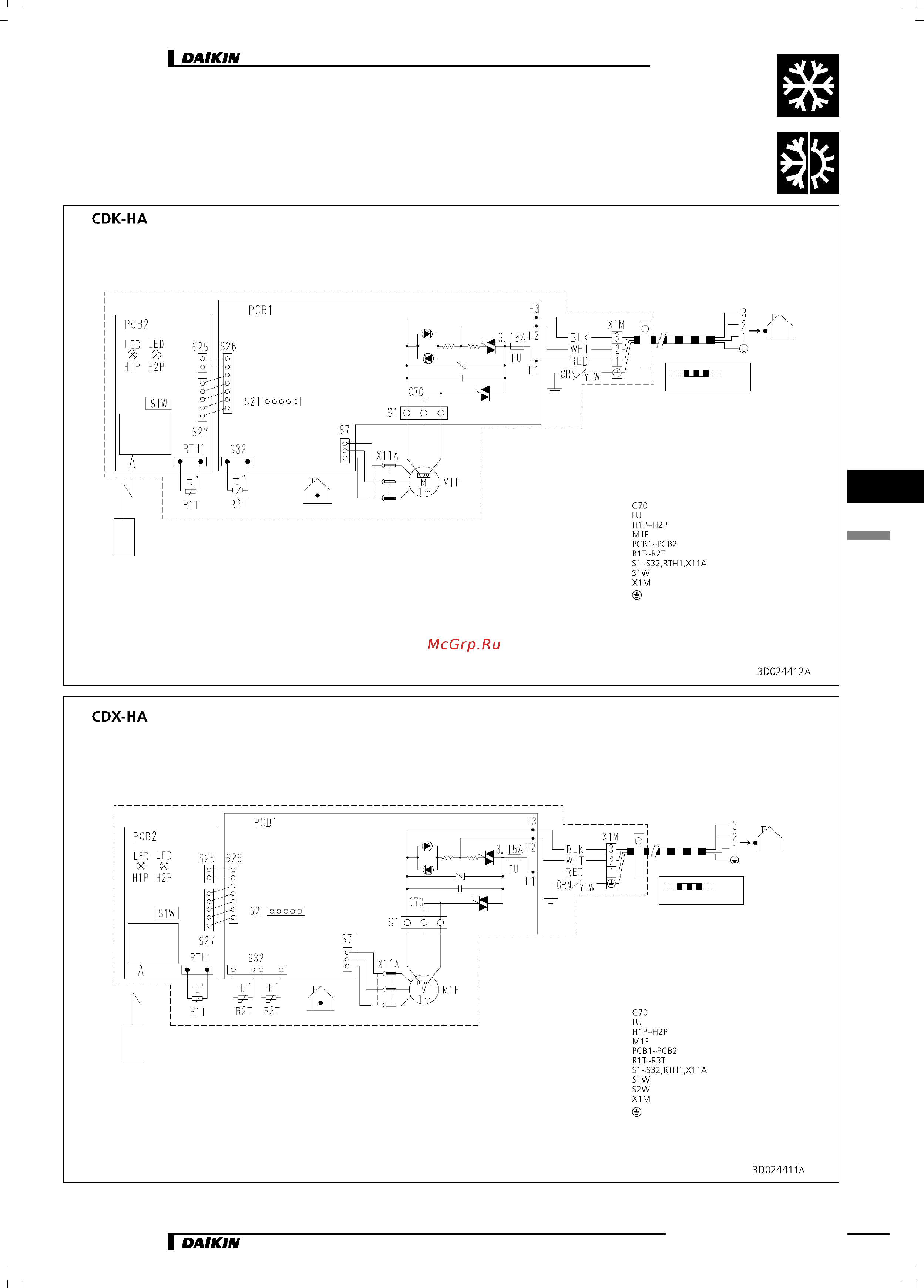

5 Электрические схемы
: Пусковой конденсатор
: Плавкий предохранитель
: Контрольная лампа
: Электродвигатель вентилятора
: Печатная плата
: Термистор
: Разъем
: Кнопка Вкл./Выкл.
: Колодка клеммная:
Защитное заземление
Примечание: при отключении и повторном
включении напряжения в питающей электросети,
кондиционер запускается автоматически.
Приемник
сигнала
Инфракрасный пульт
дистанционного управления
(Вывод для централизованного управления)
Наружный блок
Внутренний блок
: Пусковой конденсатор
: Плавкий предохранитель
: Контрольная лампа
: Электродвигатель вентилятора
: Печатная плата
: Термистор
: Разъем
: Кнопка Вкл./Выкл.
: Адресный переключатель
: Колодка клеммная
: Защитное заземление
Примечание: при отключении и повторном
включении напряжения в питающей электросети,
кондиционер запускается автоматически.
Приемник
сигнала
Инфракрасный пульт
дистанционного управления
(Вывод для централизованного управления)
Наружный блок
Внутренний блок
Электропроводка по
месту
Электропроводка по
месту
