FHB + FHYB + FHYBP + FBQ
Кондиционеры типа «сплит-система»
4PW10741-1D
Инструкция по монтажу
3

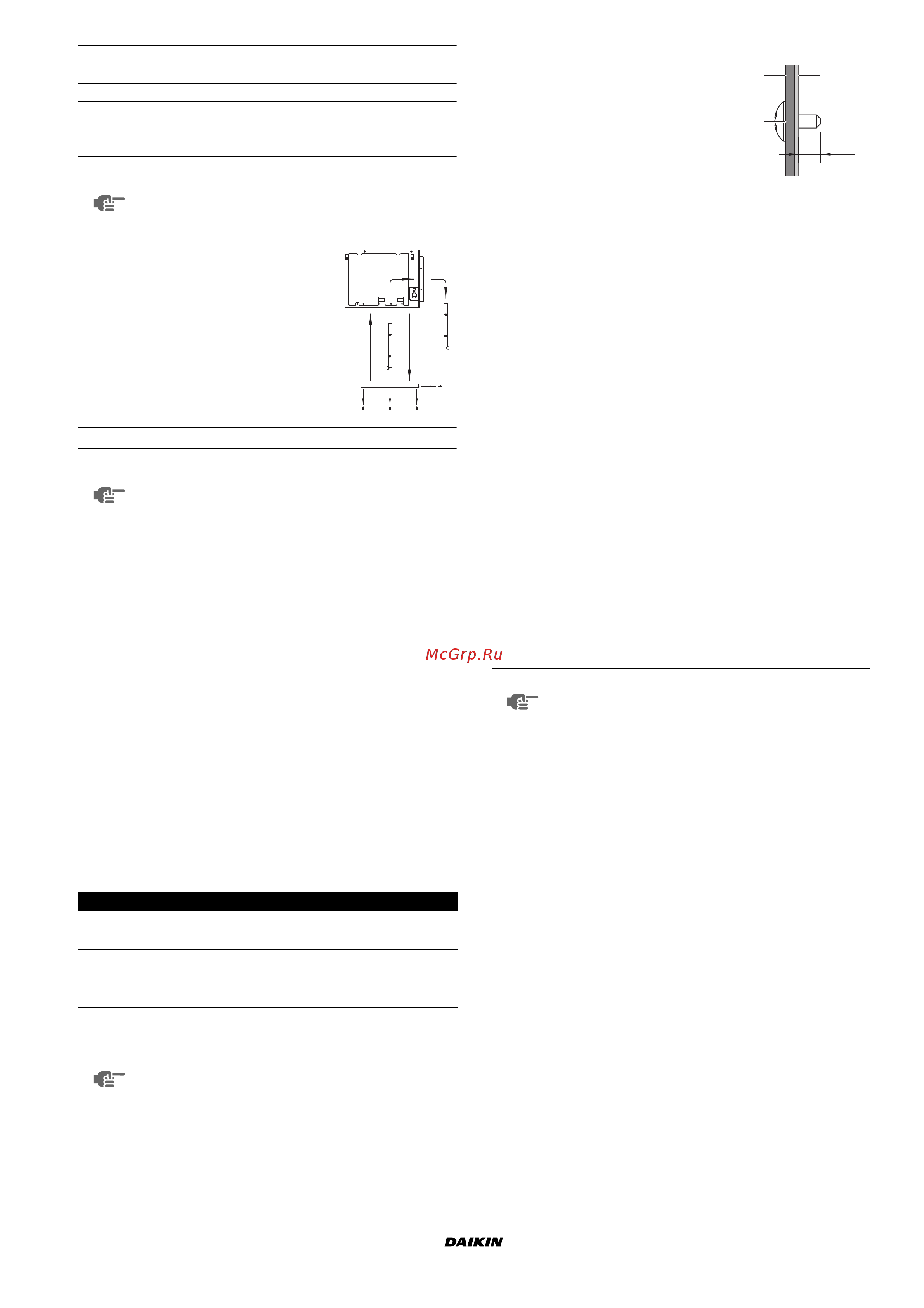

Установка при заднем расположении воздуховода
и наличии отверстия для обслуживания (См. рисунок 6b)
Установка при заднем расположении воздуховода
и отсутствии отверстия для обслуживания (См.
рисунок 6c)
Забор воздуха с нижней стороны блока (См. рисунок 7a)
Установка декоративной панели воздухозабора
с тканевым рукавом (См. рисунок 7b)
Непосредственная установка декоративной панели
(См. рисунок 7c)
Это необходимо для предотвращения повреждения воздушного
фильтра при его обслуживании.
■
При нестандартном способе установки блока обратитесь за
разъяснениями к представителю компании Daikin.
2.
Заводская установка скорости вращения вентилятора этого
внутреннего блока соответствует стандартному внешнему
статическому давлению.
Если внешнее статическое давление должно быть выше
или ниже стандартного, его можно изменить, установив
соответствующий параметр на пульте управления.
См. «Установка внешнего статического давления» на
странице 7.
3.
Установите монтажные болты.
(Для подвески блока применяются болты диаметром М10.)
Если необходимо надежно закрепить внутренний блок
(в слабом потолке), устанавливаются анкерные элементы.
Если необходимо укрепить новый потолок, применяются
утопленные вставки, анкеры или иные крепежные
элементы, покупаемые на местном рынке.
Пример установки блока (См. рисунок 4)
Монтаж внутреннего блока
При установке дополнительного оборудования (за исключением
декоративной панели) необходимо ознакомиться с инструкцией
по его установке. Бывают ситуации, когда такие конструкции
удобнее смонтировать перед установкой внутреннего блока.
1.
Сначала произведите временную установку внутреннего блока.
• Наденьте подвесную скобу на монтажный болт. Убедитесь
в том, что она надежно закреплена сверху и снизу
с помощью гаек с шайбами. (Смотрите рисунок 5)
2.
Проверьте горизонтальность установки блока.
• Не допускайте наклона блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком уровня.
(Если блок наклонен в сторону, противоположную направле-
нию стока конденсата, поплавковый датчик будет работать
неверно, что может привести к утечке конденсата из блока.)
•С помощью уровня или виниловой трубки, заполненной
водой, убедитесь, что все четыре угла блока расположены
в горизонтальной плоскости, как показано на рисунке 12.
ПРИМЕЧАНИЕ
Перед установкой блока (при наличии воздуховода
без отверстия для обслуживания): измените
расположение воздушных фильтров.
1
Выньте фильтр (фильтры)
с внешней стороны блока
2
Снимите съемную панель
3
Установите фильтр (фильтры)
с внутренней стороны блока
4
Установите съемную панель
на место
ПРИМЕЧАНИЕ
Поступление воздуха может происходить снизу
блока. Для этого нужно снять съемную панель и
заменить ее панелью, у которой имеется возмож-
ность для установки воздушных фильтров.
1
Рамка с фильтром (фильтрами)
2
Сменная панель
3
Малая нижняя панель
1
Поверхность потолка
2
Потолочная ниша
3
Декоративная панель (поставляется по дополнительному
заказу)
4
Внутренний блок (задняя сторона)
5
Тканевый рукав для соединения с декоративной панелью
(поставляется по дополнительному заказу)
Модель A
FH(Y)B(P)35•45 760
FH(Y)B(P)60•71 1060
FHYB(P)100•125 1460
FBQ35•50 760
FBQ60•71 1060
FBQ100•125 1460
ПРИМЕЧАНИЕ
При соединении входного воздуховода с блоком
выберите такие крепежные винты, которые бы
выступали с внутренней стороны фланца не более
чем на 5 мм.
1
2
4
3
1
Входной воздуховод
2
Внутренний фланец
3
Крепежный винт
1
Анкер
2
Потолочная панель
3
Длинная муфта или скоба
4
Монтажный болт
5
Внутренний блок
ПРИМЕЧАНИЕ
Все перечисленные детали приобретаются на
месте.
1
Гайка (приобретается на месте)
2
Шайба для крепления подвесной скобы (поставляется
вместе с блоком)
3 Затяните (две гайки)
1 Уровень воды
2 Виниловая трубка
12
3
≤5 mm
