FHB + FHYB + FHYBP + FBQ
Кондиционеры типа «сплит-система»
4PW10741-1D
Инструкция по монтажу
5

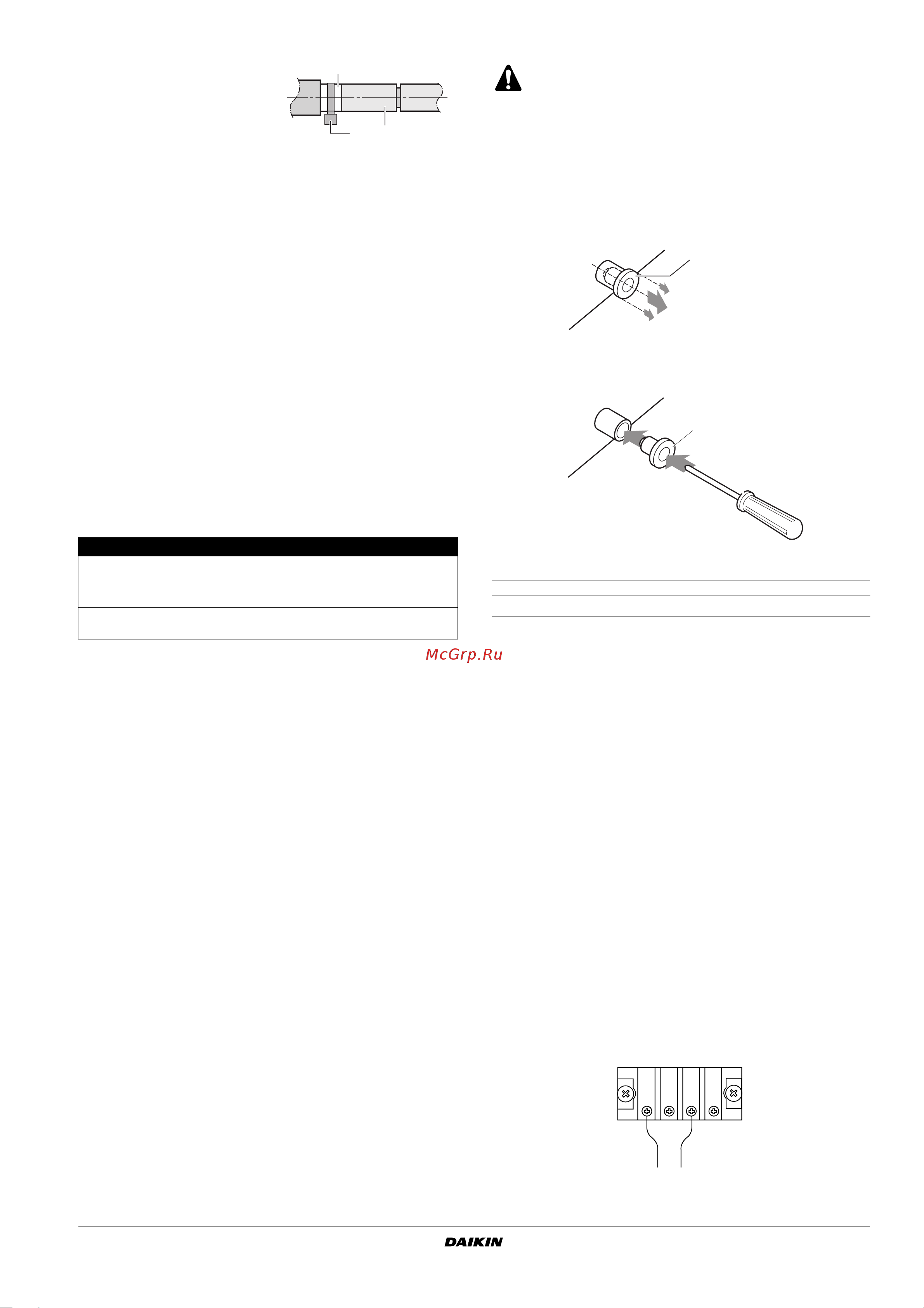

Часть дренажного трубопровода, находящаяся внутри
помещения, теплоизолируется.
Если необходимый уклон дренажного трубопровода обес-
печить не удается, применяются специальные конструкции,
рассчитанные на отвод конденсата (приобретаются на
месте).
Как прокладывается трубопровод (Смотрите рисунок 8)
1 Соедините дренажный шланг с трубопроводом для отвода
конденсата и теплоизолируйте место соединения.
2 Соедините дренажный шланг с дренажной трубкой
внутреннего блока и стяните место соединения
металлическим хомутом.
Для обеспечения минимального уклона 1:100 расстояние
между соседними элементами подвески дренажного
трубопровода должно составлять от 1 до 1,5 м.
Если нужно свести вместе несколько дренажных
трубопроводов, следуйте схеме, показанной на рисунке 9.
2. После завершения прокладки дренажного трубопровода
убедитесь в том, что вода по нему стекает свободно.
Откройте отверстие для заливки воды, медленно налейте
в него около 1 л. воды и проследите за тем, как она будет
вытекать. (Смотрите рисунок 10)
ЕСЛИ МОНТАЖ ЭЛЕКТРОПРОВОДКИ УЖЕ ЗАВЕРШЕН
Проверьте работу дренажа при запуске системы
кондиционирования в режиме охлаждения, как поясняется
в разделе «Пробный запуск» на странице 8.
ЕСЛИ МОНТАЖ ЭЛЕКТРОПРОВОДКИ ЕЩЕ НЕ ЗАВЕРШЕН
То лько для FH(Y)B(P)
Снимите крышку электрического щитка и подключите
однофазную силовую линию и пульт дистанционного
управления к соответствующим клеммам. (См. раздел
«Монтаж электропроводки» на странице 6, в котором
описаны эти операции) (См. рисунок 11a и 11b)
Снимите крышку электрического щитка и переставьте
аварийный переключатель на печатной плате внутреннего
блока из положения «Normal» («Норма») в положение
«Emergency» («Авария»). Перед включением питания
убедитесь в том, что переключатель установлен в поло-
жение «Emergency» («Авария»).
Подайте однофазное напряжение (50 Гц, 230 В) на
контакты № 1 и 3 (см. рисунок ниже) и убедитесь в том, что
дренажная система работает.
Имейте в виду, что во время этой операции вентилятор
будет вращаться.
После проверки дренажной системы отключите питание и
не забудьте вернуть переключатель в положение «Normal»
(«Норма»).
1 Металлический зажим
2 Дренажный шланг
3 Белая лента (постав-
ляется другими
фирмами)
1 Потолочная панель
2 Подвеска
3 Регулируемое расстояние
4 Дренажный шланг (прилагается к блоку)
5 Металлический хомут (прилагается к блоку)
6 Трубопровод для отвода конденсата (прилагается к блоку)
Установка A
Установка с забором воздуха с задней
стороны блока
275
При использовании тканевого рукава 350-530
При непосредственной установке
декоративной панели
275
1 Многоэлементная дренажная система
1 Отверстие для заливки воды
2 Портативный дренажный насос
3 Крышка отверстия для заливки воды
4 Емкость (заливка воды)
5
Дренажное отверстие, используемое при обслуживании
системы (с резиновой заглушкой)
6 Трубопровод хладагента
21
3
Предупреждение по поводу обращения с дренаж-
ным патрубком:
Не вынимайте заглушку дренажной трубы. Может
произойти утечка конденсата.
Дренажное отверстие используется для слива воды,
если отсутствует дренажный насос или перед
обслуживанием блока. Аккуратно вынимайте и
вставляйте заглушку. Излишнее усилие может
повредить сливную горловину дренажного поддона.
Снятие заглушки
Не раскачивайте заглушку в трубе
Установка заглушки
Направьте заглушку и нажмите на нее с помощью
крестовой отвертки
1
1 Заглушка
1
2
1 Заглушка
2 Крестовая отвертка
123
