Инструкция по монтажу
4
FHB + FHYB + FHYBP + FBQ
Кондиционеры типа «сплит-система»
4PW10741-1D
3. Затяните верхнюю гайку.
4. Закрепите бумажный шаблон для монтажа.
На шаблоне указано положение отверстий для крепления
блока. Проконсультируйтесь со строителями относительно
конструкции потолка.
Прикрепите бумажный шаблон к внутреннему блоку
с помощью прилагаемых винтов, как показано на
рисунке 17.
Шаблон может быть использован для трех вариантов разметки
монтажных отверстий. Поэтому перед его использованием
нужно внимательно ознакомиться с соответствующими
указаниями.
Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано
в прилагаемой к нему инструкции по монтажу.
Необходимо выполнить полную теплоизоляцию контура
газообразного хладагента и контура жидкого хладагента.
В противном случае будет периодически происходить утечка
конденсата.
Прежде, чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе.
При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с используемым
хладагентом.
Если используется хладагент R-407C или R-410A, перед
соединением смажьте развальцованный конец трубы
эфирным или полиэфирным маслом.
Чтобы внутрь трубы не попали пыль, влага или
посторонние предметы, сплющите конец трубы или
заклейте его липкой лентой.
Используйте бесшовные трубы из медного сплава
(ISO 1337).
Наружный блок заправляется хладагентом.
При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.

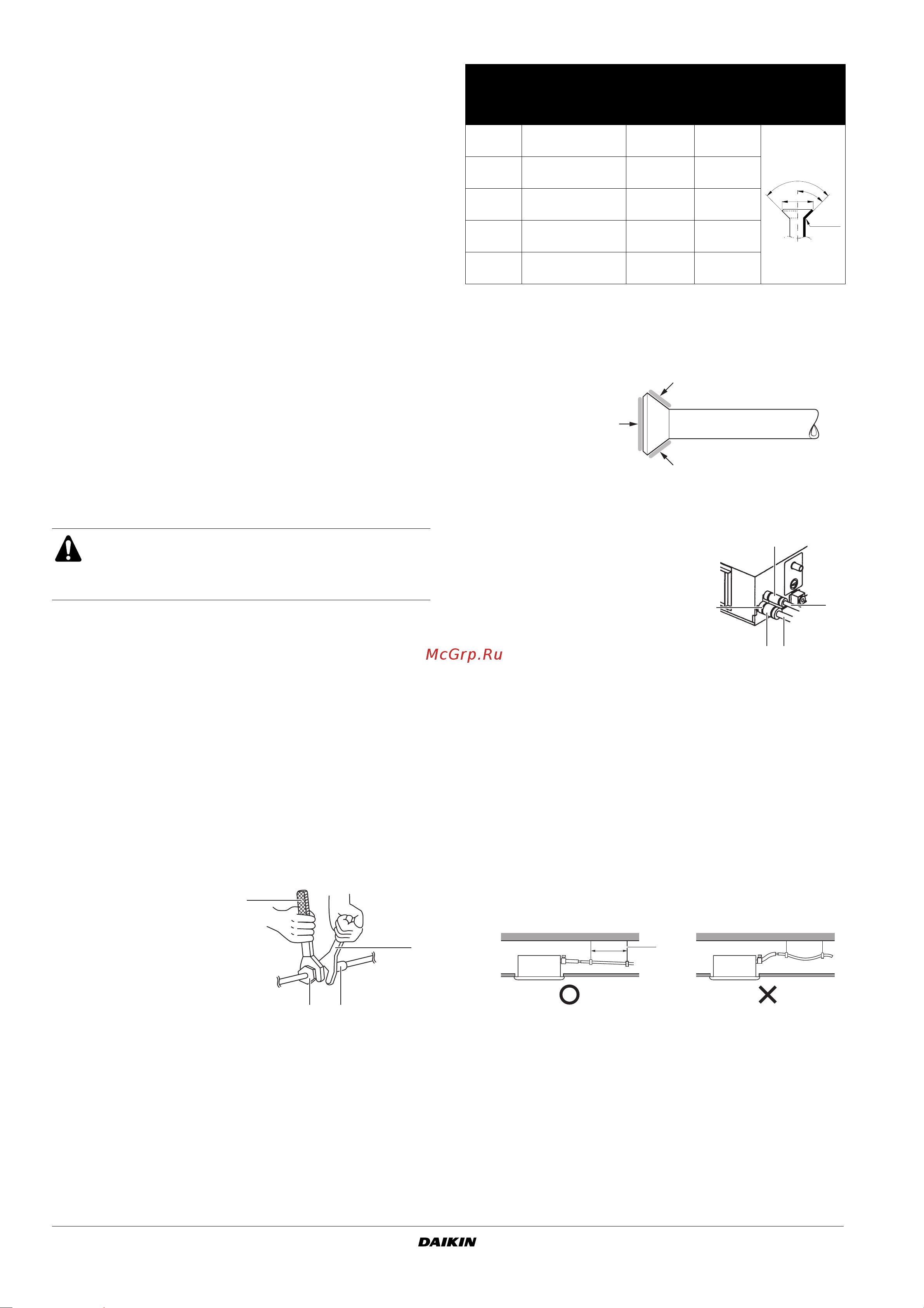

Размеры накидных гаек и значения механического момента
при их затяжке приведены в Та б лице 1. (Если гайки
перетянуть, их можно повредить, что приведет к протечке
хладагента.)
Та б лица 1
На наружную и внутреннюю поверхность развальцованной части
трубы нанесите охлаждающее эфирное или полиэфирное масло.
Перед затяжкой накидной гайки наживите ее, сделав 3 - 4
оборота рукой.
Проверьте место соединения на утечку газа, затем
изолируйте его.
Рекомендации по монтажу дренажных
труб
Дренажный трубопровод прокладывается в соответствии с при-
веденным ниже рисунком. Примите меры по предотвращению
конденсации влаги. Неверная прокладка дренажного трубо-
провода может привести к протечкам воды и нанесению ущерба
имуществу.
1. Проведите дренажный трубопровод.
Длина дренажной линии должна быть минимальной.
Трубопровод должен иметь постоянный уклон, чтобы
предотвратить возможность скопления в нем воздуха.
•Размер дренажной трубки должен быть не меньше размера
соединительного патрубка (виниловая трубка с внутренним
диаметром 25 мм и внешним диаметром 32 мм).
Для подключения дренажной линии к блоку применяются
дренажный шланг и металлический хомут. Будьте аккуратны
при фиксации хомута.
1 Бумажный шаблон для монтажа (прилагается к блоку)
2 Винты для крепления шаблона (прилагаются к блоку (6))
Работы по прокладке трубопроводов должны
проводиться квалифицированными специалистами
в соответствии с требованиями местных и государст-
венных стандартов.
1 Динамо-
метрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
2
3
1
4
Диаметр
труб
Момент затяжки
Размер развальцо-
ванного торца трубы А
(мм)
Форма
развальцовки
R22, R-407C R-410A
Ø6,4
14,2~17,2 N•m
(144~176 kgf•cm)
8,3~8,7 8,7~9,1
Ø9,5
32,7~39,9 N•m
(333~407 kgf•cm)
12,0~12,4 12,8~13,2
Ø12,7
49,5~60,3 N•m
(504~616 kgf•cm)
15,4~15,8 16,2~16,6
Ø15,9
61,8~75,4 N•m
(630~770 kgf•cm)
18,6~19,0 19,3~19,7
Ø19,1
97,2~118,6 N•m
(990~1210 kgf•cm)
22,9~23,3
Эфирное или
полиэфирное масло
наносится сюда.
1 Трубопровод жидкого
хладагента
2 Трубопровод газо-
образного хладагента
3 Теплоизоляция места
соединения трубопровода с
жидким хладагентом
(теплоизолирующий
материал поставляется
вместе с блоком)
4 Теплоизоляция места соединения трубопровода с
газообразным хладагентом (теплоизолирующий материал
поставляется вместе с блоком)
5 Зажимы (по 2 зажима на каждый теплоизолирующий
элемент)
1 Подвеска дренажной трубки
R0.4~0.8
45°
±2
90°
±0.5
A
5
3
1
24
1
1-1.5 m
