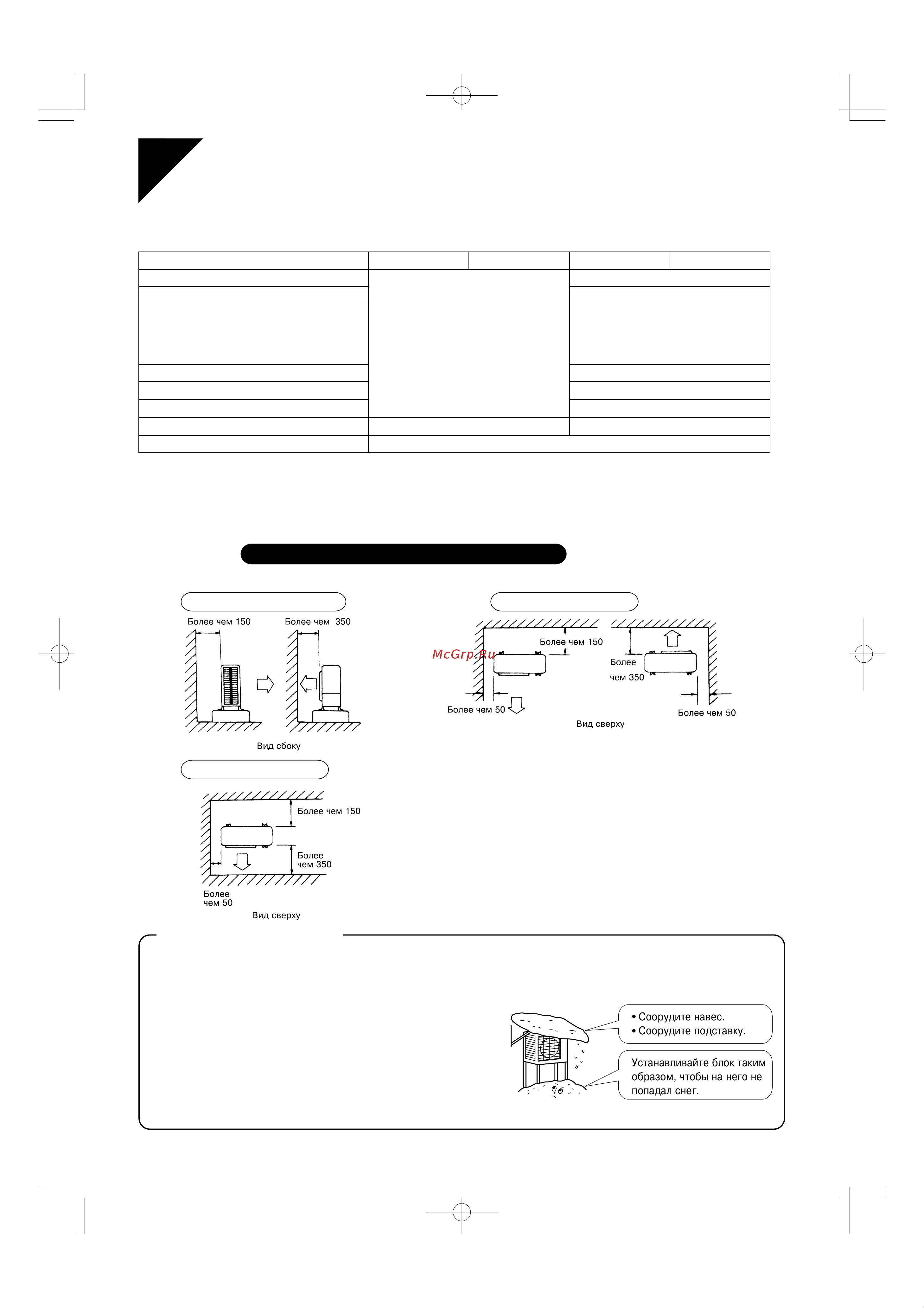

МОНТАЖНЫЕ ЧЕРТЕЖИ КОМНАТНОГО НАРУЖНОГО БЛОКОВ Модель 25 Класс 35 Класс 50 Класс 60 Класс Макс допустимая длина 30 Макс допустимая высота 20 Дополнительный хладагент требуемый для трубы хладагента длиной более 10 м X См руководство по монтажу поставляемое с наружным блоком для множественной конфигурации 20д пт 580 У 120 г 330 Газовая труба О О 9 5 мм Жидкостная труба О О 12 7 мм О О 6 4 мм Проконтролируйте добавление требуемого количества дополнительного хладагента Невыполнение данного требования чревато ухудшением качества функционирования Инструкции по установке наружного блока Если на пути подачи воздуха во впускном или выпускном тракте наружного блока оказывается стена или другое препятствие следуйте приводимым ниже инструкциям по монтажу При монтаже Г комнатных блоков множественной конфигурации выполняйте работу по инструкции из руководства по монтажу поставляемого с наружным блоком для множественной конфигурации Стена с одной стороны Стены с трех сторон Вид сверху Стены с двух сторон Вид сверху единица мм ПРЕДОСТЕРЕЖЕНИЯ При эксплуатации кондиционера при низких температурах наружного воздуха следуйте приводимым ниже инструкциям 1 Для защиты наружного блока от воздействия ветра устанавливайте его таким образом чтобы его всасывающая сторона была направлена к стене 2 Ни в коем случае не устанавливайте наружный блок в таком месте где его всасывающая сторона может оказаться под прямым воздействием ветра 3 Для защиты от ветра устанавливайте на стороне выпуска воздуха наружного блока отражательный козырек 4 В районах с сильными снегопадами выбирайте для установки место где снег не может помешать работе блока 101 Соорудите навес Соорудите подставку Устанавливайте блок таким образом чтобы на него не попадал снег
