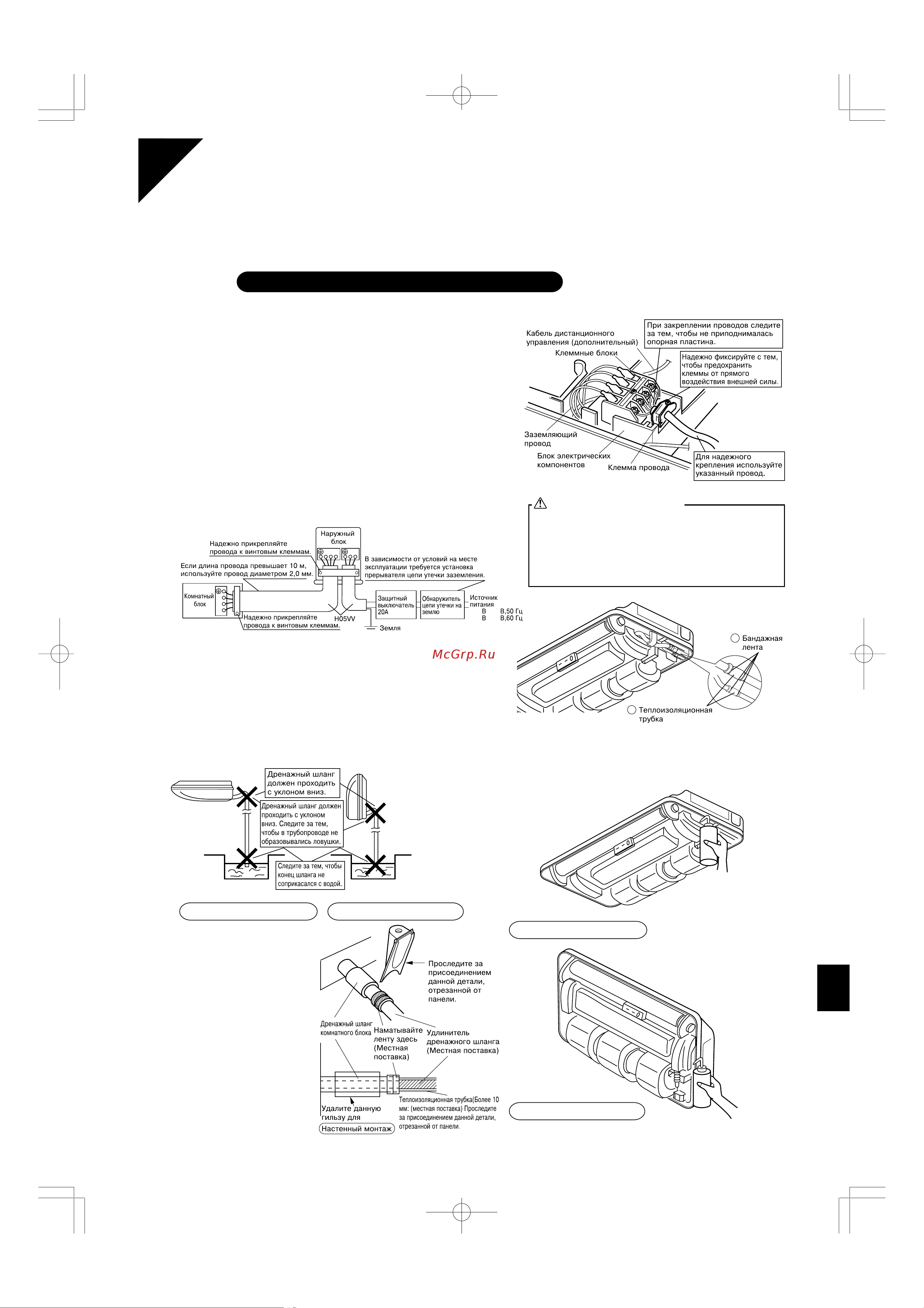

КОМНАТНЫЙ БЛОК ОБЩЕЕ МЕЖДУ ПОТОЛОЧНЫМ И НАСТЕННЫМ МОНТАЖОМ выполняйте работу по инструкции При монтаже комнатных блоков множественной конфигурации из руководства по монтажу поставляемого с наружным блоком для множественной конфигурации ЭЛЕКТРОПРОВОДКА Кабель дистанционного управления дополнительный 1 Оголяемые концы проводов 15 мм 2 Следите за соответствием цвета изоляции проводов номерам контактных выводов клеммных блоков комнатного и наружного блоков и надежно привинчивайте провода к соответствующим клеммам 3 Присоединяйте провода заземления к соответствующим контактным выводам 4 Протягивайте провода для их надежной фиксации и далее закрепляйте провода держателем проводов 5 При соединении с адаптерной системой Проложите кабель дистанционного управления и присоедините разъем 521 как показано на рисунке справа 6 Расправьте провода таким образом чтобы они не препятствовали закрытию сервисной крышки и плотно закройте сервисную крышку Надежно прикрепляйте провода к винтовым клеммам Клеммные блоки Блок электрических компонентов клемма провода Защитный выключатель 20А XI Надежно прикрепляйте H05W провода к винтовым клеммам Для надежного крепления используйте указанный провод А ПРЕДУПРЕЖДЕНИЯ Не используйте провода с отводами распределительную проводку удлинители или радиальные соединения поскольку они могут привести к перегреву поражению электрическим током или пожару В зависимости от условий на месте эксплуатации требуется установка прерывателя цепи утечки заземления Комнатный блок Надежно фиксируйте с тем чтобы предохранить клеммы от прямого воздействия внешней силы Заземляющий провод Наружный блок Если длина провода превышает 10 м используйте провод диаметром 2 0 мм При закреплении проводов следите за тем чтобы не приподнималась опорная пластина Обнаружитель _ Источник цели утечки на питания п220 В 240 В 50 Ги землю 220 В 230 В 60 Гц Земля Бандажная лента ИЗОЛЯЦИЯ ТРУБ ДЛЯ ХЛАДАГЕНТА После проверки отсутствия утечки хладагента Стыки газовой и жидкостной труб необходимо изолировать теплоизоляционной трубкой присоединяемой с помощью бандажных лент Р Теплоизоляционная трубка Обрежьте теплоизоляционную трубку до требуемой длины 3 ДРЕНАЖНЫЙ ТРУБОПРОВОД Присоедините дренажный шланг как показано ниже Влейте воду в дренажный поддон с правой стороны и проконтролируйте равномерность вытекания воды из дренажного шланга Г Монтаж на потолке Настенный монтаж Если требуется наращивание дренажного шланга приобретите шланг для наращивания из рыночного ассортимента После присоединения местного дренажного шланга заизолируйте лентой щели в теплоизоляционной трубке Г Монтаж на потолке у Проследите за присоединением данной детали отрезанной от панели Дренажный шланг _ комнатного блока Наматывайте удлинитель ленту здесь дренажного шланга Местная Местная поставка поставка Удалите данную гильзу для Теплоизоляционная трубка Более 10 мм местная поставка Проследите за присоединением данной детали Настенный монтаж Настенный монтаж отрезанной от панели 104
