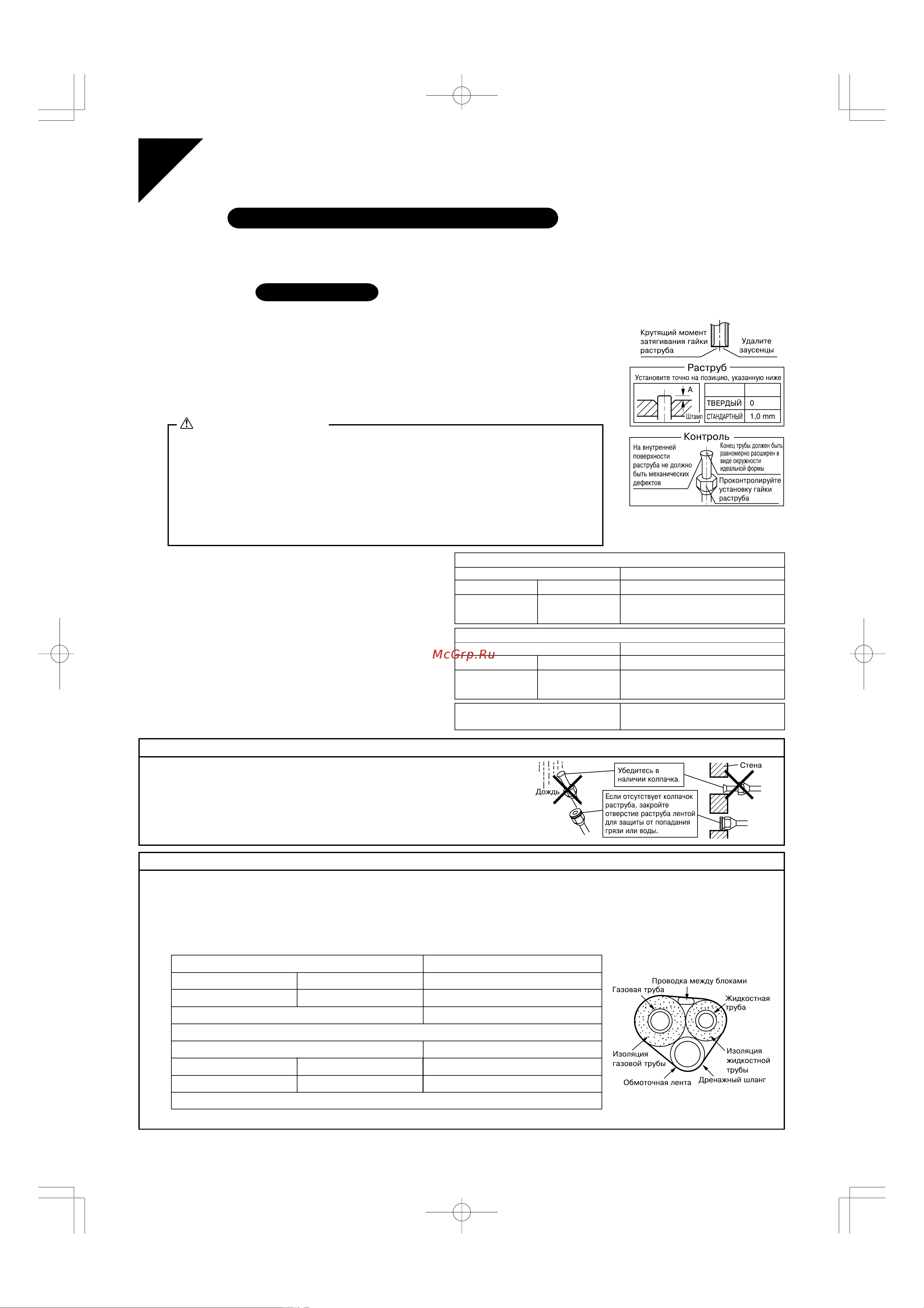

НАРУЖНЫЙ БЛОК выполняйте работу по инструкции При монтаже комнатных блоков множественной конфигурации из руководства по монтажу поставляемого с наружным блоком для множественной конфигурации МОНТАЖ НАРУЖНОГО БЛОКА Для монтажа наружного блока братитесь к п ВЫБОР МЕСТА УСТАНОВКИ и к МОНТАЖНЫМ ЧЕРТЕЖАМ КОМНАТНОГО НАРУЖНОГО БЛОКОВ 2 РАСТРУБ НА КОНЦЕ ТРУБЫ 1 Обрежьте конец трубы труборезальным приспособлением 2 Удалите заусенцы с поверхности резания направленной вниз во избежание попадания крошки от резания в трубу 3 Наденьте на трубу гайку раструба 4 Выполните раструб 5 Проконтролируйте правильность выполнения раструба А ПРЕДУПРЕЖДЕНИЯ Не наносите на раструб минеральное масло Оберегайте систему от попадания в нее минерального масла поскольку это приводит к укорачиванию срока службы блоков Ни в коем случае не пользуйтесь трубопроводом ранее использованным в других установках Используйте только компоненты поставляемые с блоком Для обеспечения установленного срока службы блока В 410А ни в коем случае не помещайте в него сушильный материал Сушильный материал может раствориться и повредить систему Недостаточный раструб может привести к утечке газообразного хладагента 3 СИСТЕМА ТРУБ ДЛЯ ХЛАД АГЕНТА Контроль На внутренней поверхности раструба не должно быть механических дефектов Конец трубы должен быть равномерно расширен в виде окружности идеальной формы Проконтролируйте установку гайки раструба_________ Крутящий момент затягивания гайки раструба 1 Совместите оси обоих раструбов и вручную поверните гайки раструба на 3 или 4 оборота Далее полностью затяните гайки гаечным ключом с ограничением по крутящему моменту Для завинчивания гаек раструба пользуйтесь гаечными ключами с ограничением по крутящему моменту во избежание повреждений этих гаек и испускания газа 2 Для предотвращения утечки газа нанесите охлаждающее машинное масло и на внутреннюю и на наружную поверхности раструба Используйте охлаждающее масло для В 410А Сторона газа Сторона жидкости 3 8 дюйма 1 2 дюйма 1 4 дюйма 32 7 39 9Нм 333 407кгсм 49 5 60 ЗНм 505 615кгсм 14 2 17 2Нм 144 175кгсм Крутящий момент затягивания колпачка клапана Сторона газа Сторона жидкости 3 8 дюйма 1 2 дюйма 1 4 дюйма 21 6 27 4Нм 26 5 32 ЗНм 21 6 27 4Нм 220 280кгсм 270 330кгсм 220 280кгсм Крутящий момент затягивания 10 8 14 7Нм 110 150кгсм колпачка сервисного порта Меры предосторожности при работе с трубами Защищайте открытый конец трубы от попадания пыли и влаги Все изгибы труб должны быть как можно более плавными Для изгиба пользуйтесь гибочной машиной для труб Радиус изгиба должен быть не менее 30 40 мм Выбор меди и теплоизоляционных материалов При выборе для работы медных труб и арматуры из рыночного ассортимента следите за выполнением указанных ниже требований Изоляционный материал пенополиэтилен Коэффициент теплопередачи 0 041 Ю 0 052 кВт мК 0 035 0 045 ккал м час С Проконтролируйте изоляцию как газового так и жидкостного трубопровода и соблюдение габаритов изоляционного покрытия указанных ниже Сторона газа Сторона жидкости 25 35 Класс 50 60 Класс 25 35 50 60 Класс О О 9 5мм О О 12 7мм О О 6 4мм Толщина 0 8мм Проводка между блоками Газовая труба Жидкостная груба Толщина 0 8мм Тепловая изоляция газовой трубы Тепловая изоляция жидкостной трубы 25 35 Класс 50 60 Класс 25 35 50 60 Класс 1 О 12 15мм 1 О 14 16мм 1 О 8 10мм Изоляция газовой трубы ЖИДКОСТНОЙ Обмоточная лента Дренажный шланг Толщина 10мм Мин Используйте отдельные теплоизоляционные трубки для газовой трубы и трубы с жидким хладагентом 105 Изоляция
