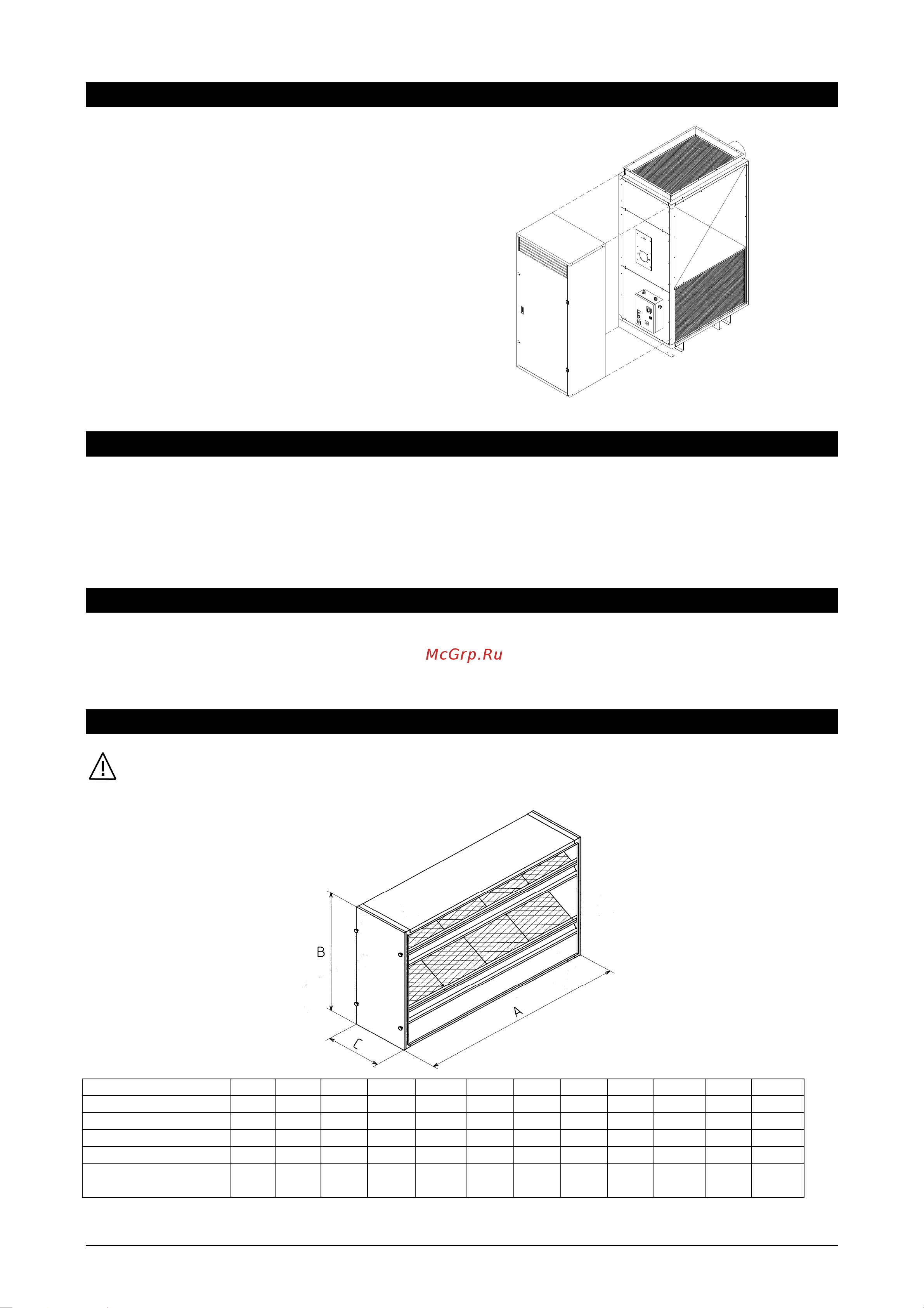

15
ПРИСОЕДИНЕНИЕ ЗАЩИТНОГО КОЖУХА ГОРЕЛКИ, ТИП 9÷12
В моделях
типа 1÷
÷÷
÷8 защитный кожух горелки
поставляется установленным на воздухонагреватель.
Из соображений сохранности при транспортировке в
моделях типа 9÷
÷÷
÷12 защитный кожух горелки
поставляется отдельно в комплекте и устанавливается
после размещения самого воздухонагревателя.
Выполнить монтаж согласно рисунку, используя
специальные отверстия и прокладки, прилагаемые в
комплекте поставки.
ЭЛЕМЕНТЫ ЗАЩИТЫ
Чтобы избежать случайных контактов с движущимися частями теплогенератора строго запрещается его запуск
со снятыми компонентами защиты такими как:
• Защитная решетка всасывания;
• Защитная глухая панель (дополнительная принадлежность);
• Защитный кожух горелки.
УСТАНОВКА ГОРЕЛКИ
Для установки горелки необходимо точно следовать предписаниям инструкции, поставляемой с горелкой.
ФИЛЬТР СО СТОРОНЫ ВСАСЫВАНИЯ
Установка фильтра допускается только в закрытых местах. В случае если это невозможно, необходимо
предусмотреть соответствующую защиту от попадания воды.
ТИП
1
2
3
4
5
6
7
8
9
10
11
12
A
, мм
965 965 1 300
1 300
1 500
1 500
1 700
1 700
2 090
2 090
2 500
2 500
B
, мм
559 559 832 832 832 832 832 832 1 000
1 000
1 000
1 000
C
, мм
165 165 325 325 325 450 450 450 450 450 450 450
Кол
-
во
элементов
1 1 4 4 6 6 9 9 12 12 12 12
Падение давления
∆
∆∆
∆P (Па)
23 23 17 27 25 35 23 38 32 45 35 50
