Tecnoclima ТС 80 Е/К [20/36] Электрическая схема тип 9 12

Tecnoclima ТС 450 Е/К [20/36] Электрическая схема тип 9 12
20

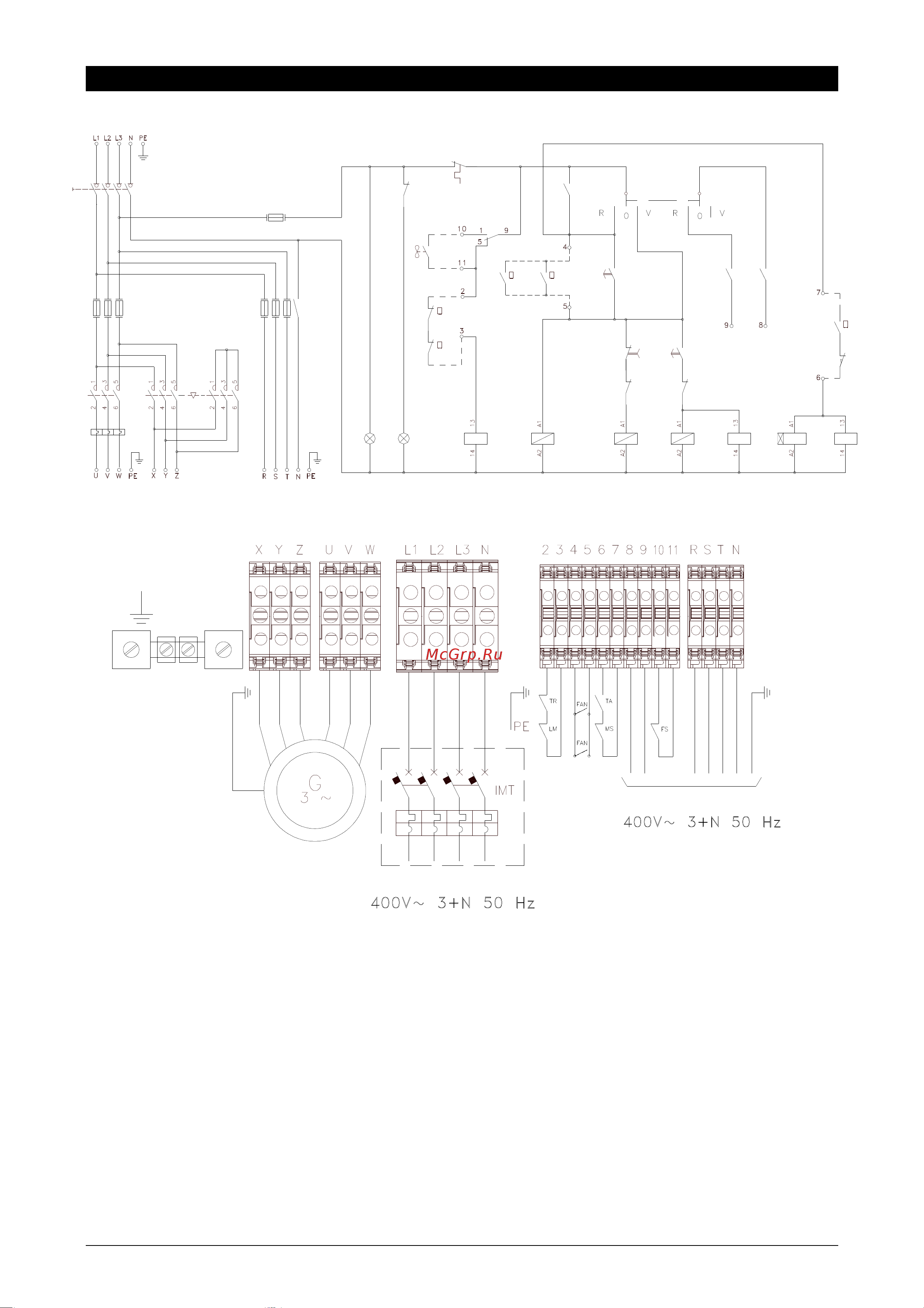

ЭЛЕКТРИЧЕСКАЯ СХЕМАТИП12
IG
FV
LV TV SV
RTV
FB
FA
400V~ 3+N 50 Hz
LM
TR
LX
RTV
FS
RF
TV CV CV
LXRTZ
TZ
FAN
TA
MS
LVLV
SVTV
TVSV RF TZ RTZLVLXT V
FAN
КЛЕММНИК ШКАФА УПРАВЛЕНИЯ
Условные обозначения
FAN
LM
TR
TZ
LV
SV
TV
LX
RTV
RTZ
RF
T
Термостат FAN (25-35°C)
Термостат LIMIT (100°C)
Термостат SICUREZZA
(БЕЗОПАСНОСТЬ, уставка 60°C)
Таймер запуска вентилятора
Линейный контактор + пневматический
таймер
Контактор звезда
Контактор треугольник
Реле аварийного отключения горелки
Тепловое реле
Реле запуска горелки
Реле управления датчиком потока
Индикатор наличия напряжения
V
FA
FB
FV
FS
CV
TA*
MS*
IMT*
IG
G
Индикатор аварийного отключения горелки
Предохранители доп. нагрузки
Предохранители горелки
Предохранители двигателя вентилятора
Датчик потока для управления вентилятором
Переключатель нагрев / стоп / вентилирование
Комнатный термостат
Огнезащитная микро заслонка (по заказу)
Защитный термомагнитный выключатель
Главный выключатель
Двигатель вентилятора
* Не включено в комплект поставки, монтаж производится установщиком.
УЗЕЛ
ЗАЗЕМЛЕНИЯ
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
ПИТАНИЕ ГОРЕЛКИ
ЛИНИЯ ТЕРМОСТАТА
