Tecnoclima ТС 80 Е/К [9/36] Габаритные размеры
![Tecnoclima ТС 80 Е/К [9/36] Габаритные размеры](/views2/1783706/page9/bg9.png)
9

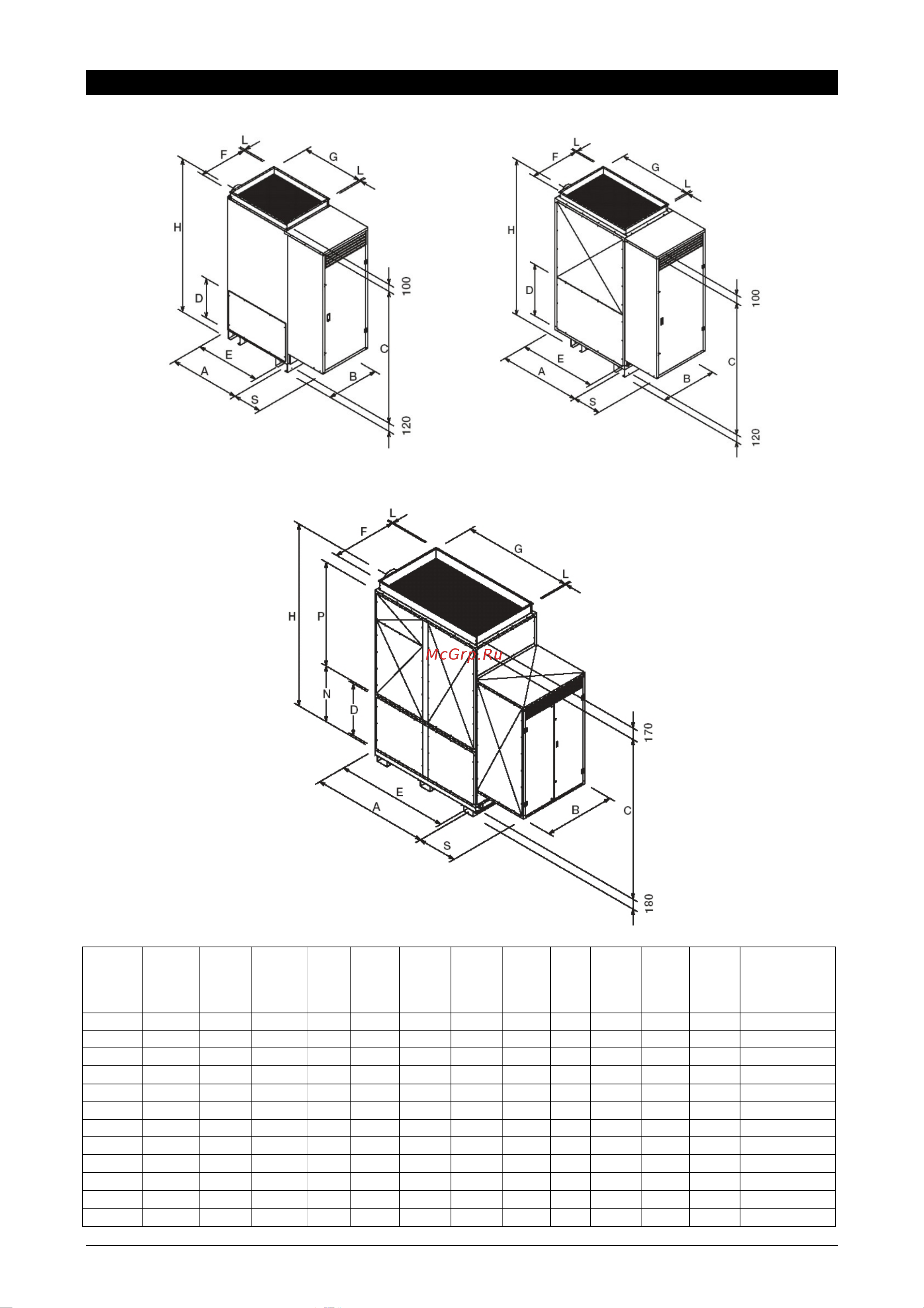

ГАБАРИТНЫЕ РАЗМЕРЫ
Тип 1÷2 Тип 3÷8
Тип 9÷12
Тип A B C D E F G H L N P S
∅ патрубка
отвода
продуктов
сгорания
1
1060 760 1926 500 900 700 900 1667 30 - - 600 200
2
1060 760 1926 500 900 700 900 1667 30 - - 600 200
3
1300 900 2120 781 1182 840 1240 1905 30 - - 600 250
4
1300 900 2120 781 1182 840 1240 1905 30 - - 600 250
5
1500 1000 2120 781 1382 940 1440 1905 30 - - 800 250
6
1500 1000 2120 781 1382 940 1440 1905 30 - - 800 250
7
1700 1200 2350 781 1582 1140 1640 2160 30 - - 800 300
8
1700 1200 2350 781 1582 1140 1640 2160 30 - - 800 300
9
2090 1270 2870 882 1972 1210 2030 2585 30 1000 1870 1000 330
10
2090 1270 2870 882 1972 1210 2030 2585 30 1000 1870 1000 330
11
2500 1500 3120 882 2382 1440 2440 2815 30 1000 2120 1000 370
12
2500 1500 3120 882 2382 1440 2440 2815 30 1000 2120 1000 370
Размеры указаны в миллиметрах
