tecnoclima
®
* Воздухонагреватели серии ТС-Е // TC-E/K * Инструкция по установке и эксплуатации
126/D –17/12/99
11/28 стр.
5.7 Крепление горелки
При этом необходимо руководствоваться требованиями инструкции горелки!
Важно!
При проектировании канала всасывания свежего воздуха и канала распределения теплого воздуха
является необходимым руководствоваться техническими данными, приведенными в разделе 2.3.
6. Выдувной колпак
Если для распределения теплого воздуха не нужен канал распределения, поставляемый прибор
оснащают выдувным колпаком (принадлежность). При этом воздухонагреватель ставят у стены или по
середине помещения и обеспечивают выдув теплого воздуха из 3-4 сторон.
6.1 Монтирование выдувного колпака
Выдувной колпак надевают следующим образом:
- первоначально снимают защитную решетку выдувного отверстия и крышку;
- потом на прибор надевают колпак;
- совместно поставляемые болты ставят в отверстия крепления и крепят колпак;
- защитную решетку выдувного отверстия и крышку крепят на прежнее место.
Внимание: выдувной колпак не рассчитан для наступления или ходьбы!

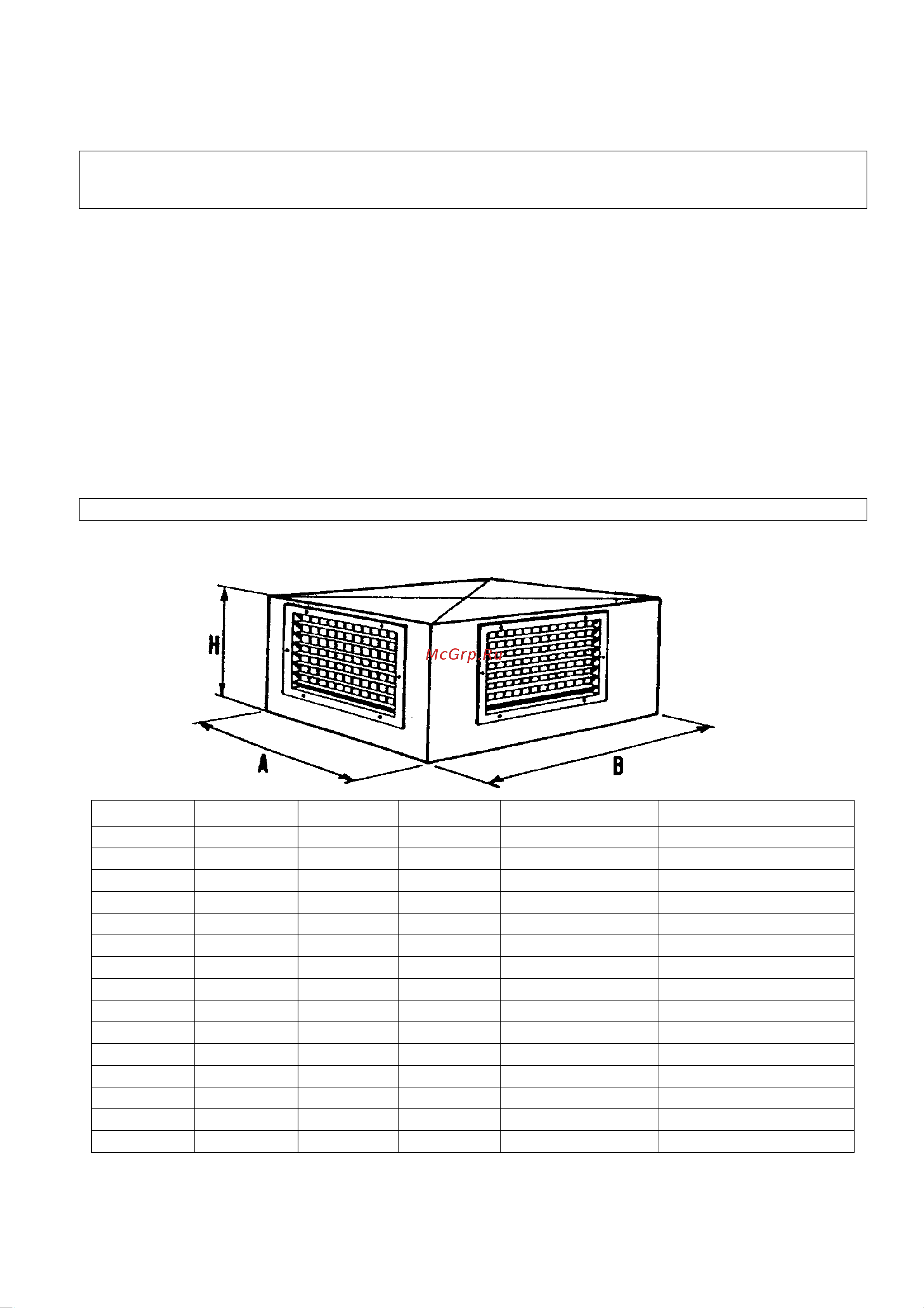

6.2 Размеры выдувного колпака
Тип A B
H
Количество окон Размеры окна
TC45E
540 800 350 4 250 X 400
TC75E
680 890 550 4 600 X 400
TC80E
760 1060 550 4 600 X 400
TC 100 E
760 1060 550 4 600 X 400
TC 125 E
900 1300 550 4 800 X 400
TC 150 E
900 1300 550 4 800 X 400
TC 175 E
1000 1500 550 4 800 X 400
TC 200 E
1000 1500 550 4 800 X 400
TC 250 E
1200 1700 550 4 1000 X 400
TC 300 E
1200 1700 550 4 1000X400
TC 375 E
1270 2090 550 6 800 X 400
TC 450 E
1270 2090 550 6 800 X 400
TC 500 E
1500 2500 550 6 1000X400
TC 600 E
1500 2500 550 6 1000X400
TC 800 E
1500 3500 550 8 1000X400
