* Воздухонагреватели серии ТС-Е // TC-E/K * Инструкция по установке и эксплуатации
126/D –17/12/99
13/28 стр.

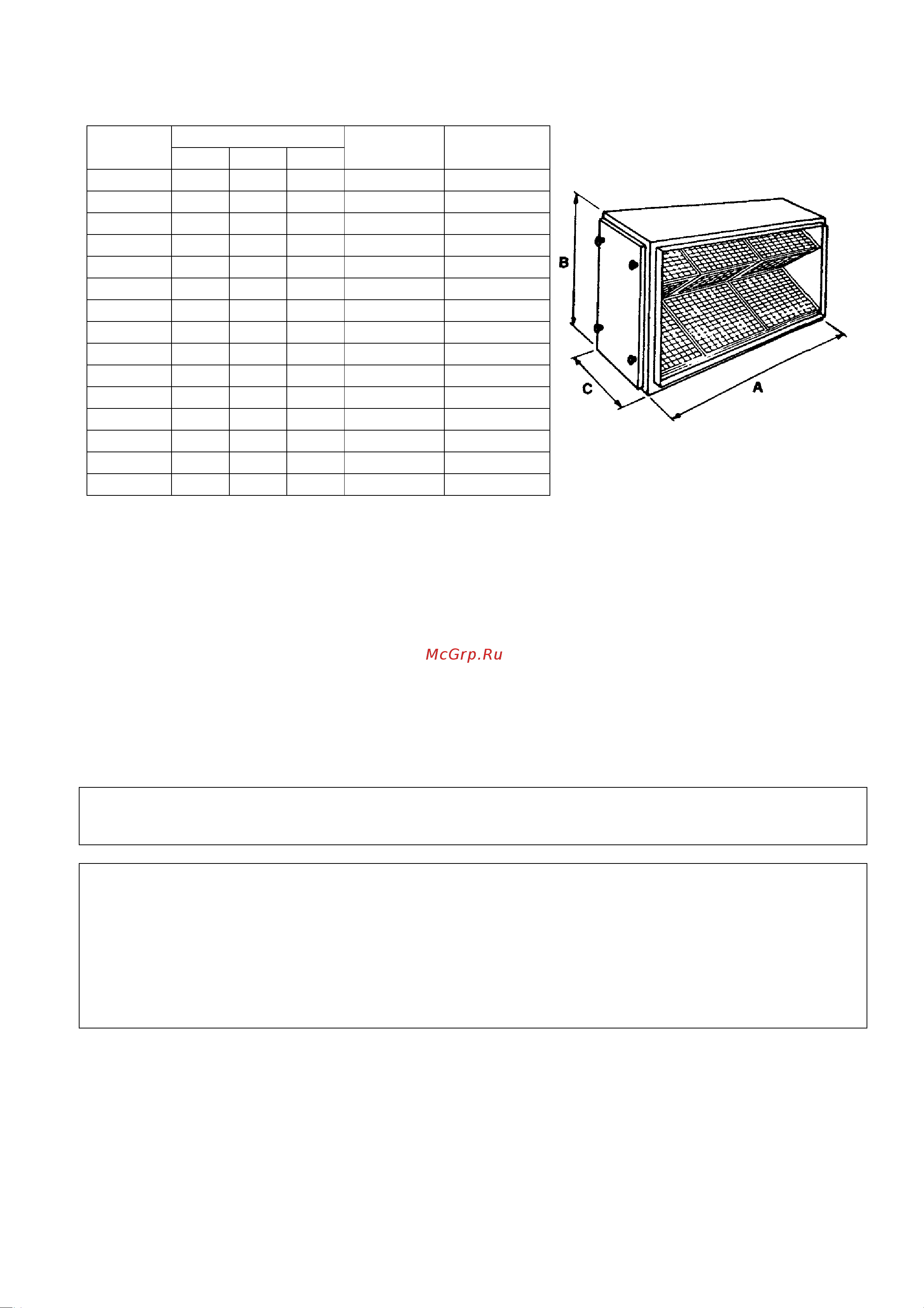

7.2 Технические данные и габариты фильтров
Tип Габариты количество уменьшение
A B C элементов давления, Па
TC45E 690 459 115 1 12
TC75E 780 559 165 1 20
TC80E 965 559 165 1 23
TC 100 E 965 559 165 1 23
TC 125 E 1300 832 325 4 17
TC 150 E 1300 832 325 4 27
TC 175 E 1500 832 325 6 25
TC 200 E 1500 832 325 6 35
TC 250 E 1700 832 450 9 23
TC300E 1700 832 450 9 38
TC 375 E 2090 1000 450 12 32
TC 450 E 2090 1000 450 12 45
TC 500 E 2500 1000 450 12 35
TC 600 E 2500 1000 450 12 50
TC 800 E 3500 1000 450 24 70
8. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Все воздухонагреватели
ТС...
оснащены узлом управления, и «двойным» термостатом, имеющим две
рабочие функции (FAN – LIMIT). Внутренняя электрическая инсталляция выполнена полностью. Прибор
полностью готов для подключения к электрической сети. На месте подключения воздухонагревателя
является необходимым подключить:
- напряжение электрической сети;
- горелку;
- регулятор температуры помещения;
- имеющуюся дополнительную оснастку (заслонку камеры горения, увлажнитель воздуха и др.).
Для подключения к электрической сети с учетом прибором и горелкой потребляемого тока является
необходимым подобрать кабель требуемого сечения. Подключение к клеммам колодки осуществляют
по прилагаемым схемам подключения.
Приборы типов ТС 75÷ 800 Е: при появлении дефекта автоматически выключается горелка.
Схема управления оснащена защитным реле LX, которое отключает горелку при срабатывании
защитного ограничителя температуры или при перегреве двигателя вентилятора.
Следует помнить!
- Является необходимым в непосредственной близости у прибора дополнительно подключать
защитный аварийный выключатель, который подбирают с учетом потребляемого тока по данным
раздела 2.3.
- Подвод кабеля и подключение к электрической сети выполняют с учетом потребляемого тока и в
соответствие с требованиями действующих регламентов.
- Прибор в соответствие с требованиями действующих регламентов тщательно заземляют.
- Необходимо соблюдать правильность подключения по фазам.
