* Воздухонагреватели серии ТС-Е // TC-E/K * Инструкция по установке и эксплуатации

126/D –17/12/99

14/28 стр.

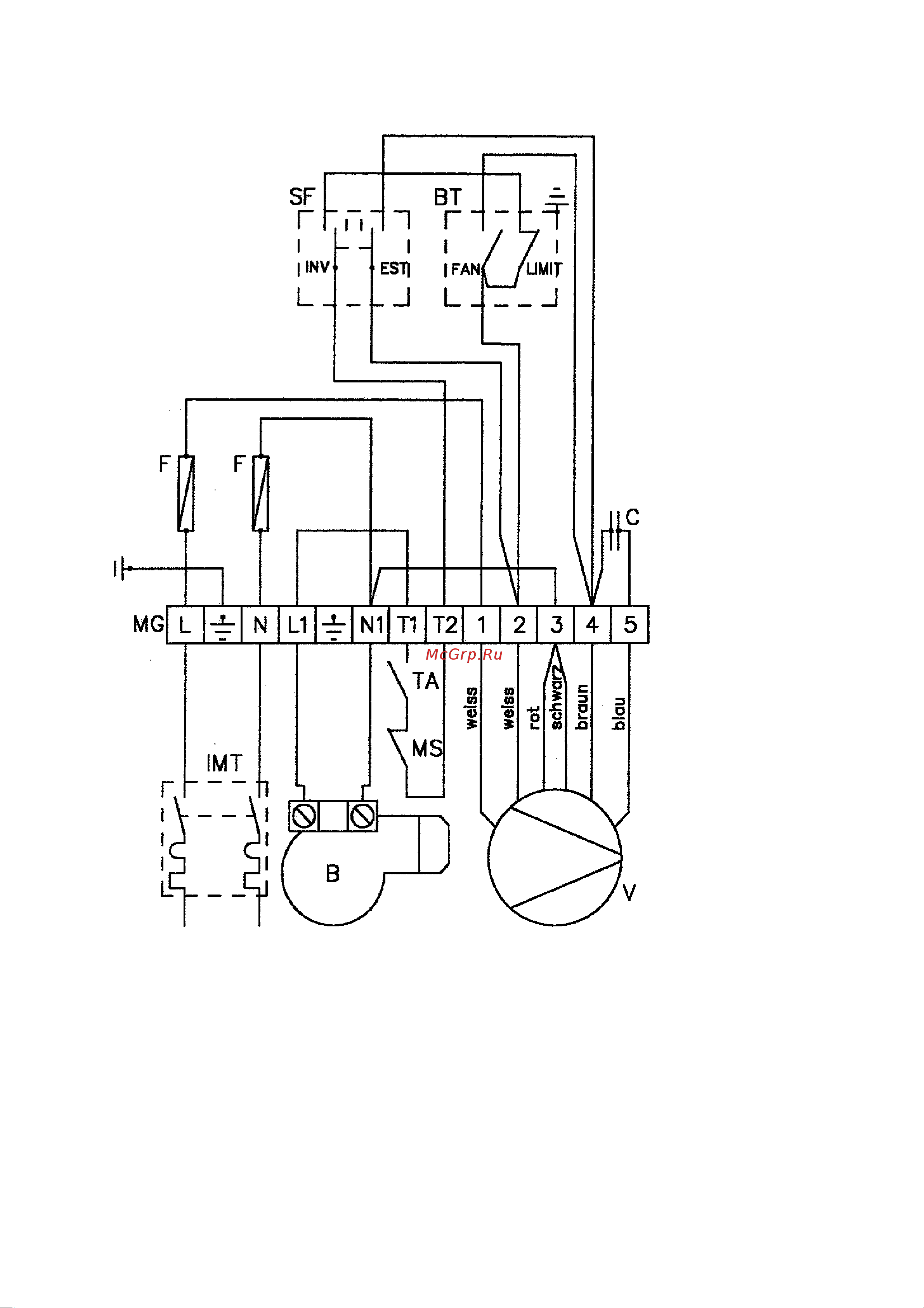

8.1 Электрическая схема подключения воздухонагревателей ТС 45 Е

Подключение к электрической сети ~ 220 В –50 Гц и заземление

колодка с клеммами для подключения;

FAN управляющий термостат

LIMIT защитный температурный ограничитель

SF переключатель HEIZUNG (нагрев) /STOP/

VENTILATION (вентиляция)

F предохранители

S* клеммы для подключения заслонки

камеры горения

V электродвигатель вентилятора

С конденсатор электродвигателя

В горелка

ТА* регулятор температуры помещения

IMT*

коммутатор сетевого напряжения

* - в комплекте поставки отсутствует

Цветная маркировка проводов:

weiss белый

rot красный

schwarz черный

braun бурый

blau синий
