8.6 Общая схема подключения «двойного» термостата
Позиционирование
Приборы ТС45÷100Е «двойным» термостатом оборудуют на заводе- изготовителе.
Приборы ТС125÷800Е оснащены «двойным» термостатом, который подключен к электрической схеме
управления; однако при этом является необходимым термостат предварительно вставить в специально
предусмотренное для данной цели отверстие, которая имеется во фланце приточного воздуха.
Следует помнить!
Приборы
ТС 375-800 Е
оснащены двумя «двойными» термостатами – один размещен на передней
части и выполняет только функцию FAN, а параллельно ему подключен второй термостат. Поменять
местами данные термостаты невозможно, так как кабели подключения имеют разную длину, к тому же
они маркированы этикетками: ANT = передний и LAT = боковой.

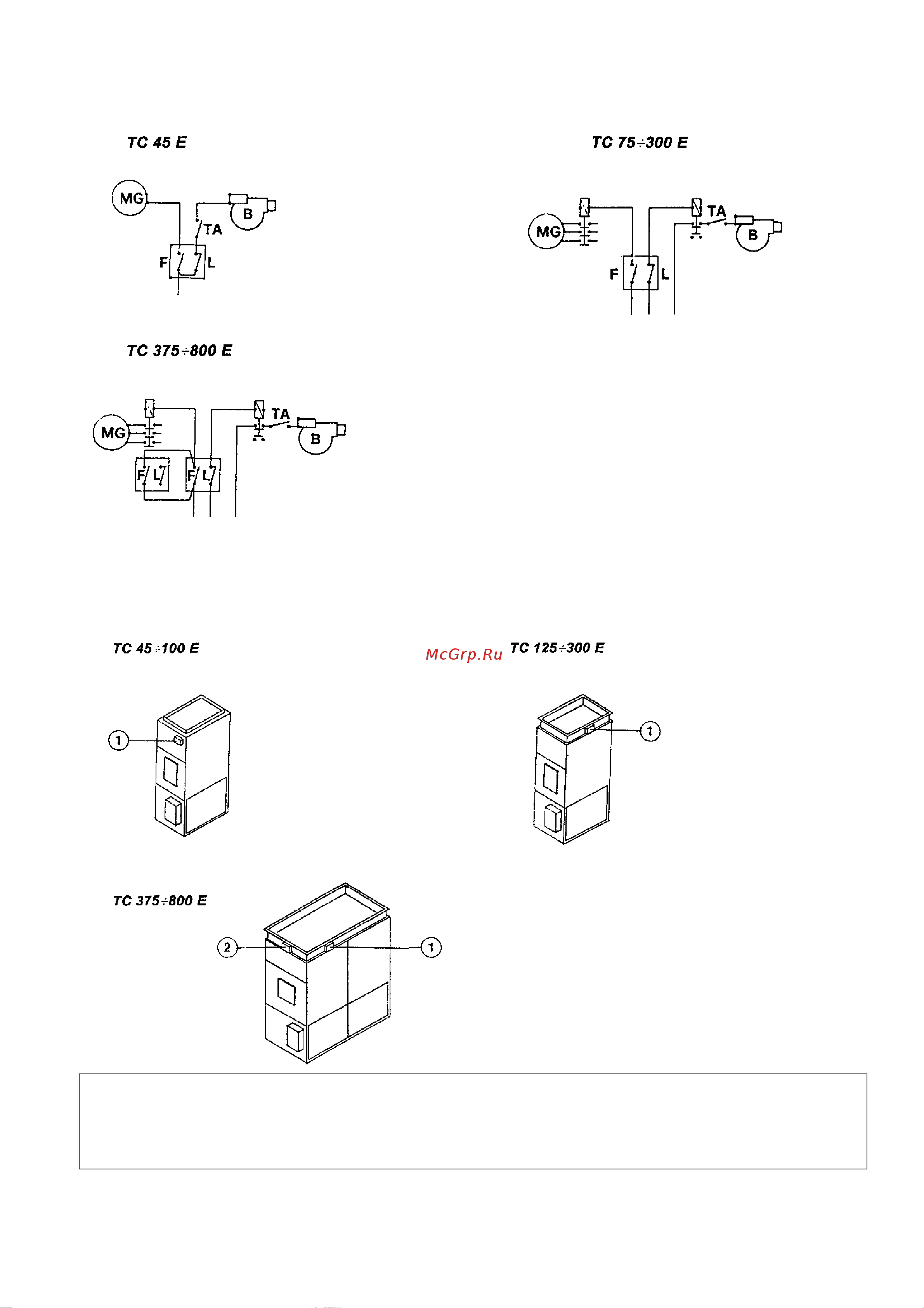

ТА регулятор температуры помещения
F «двойной» термостат, функция FAN
L «двойной» термостат, функция LIMIT
В горелка;
MG колодка с клеммами для подключения
вентилятора
1 «двойной» термостат, функции FAN и LIMIT
2 «двойной» термостат, оснащен только
функцией FAN.
