8.7 Элемент TZ для запаздывания включения

• Позиционирование

Элемент TZ для запаздывания включения в приборах всех типов размещен в шкафу управления.

• Назначение

TZ подключен параллельно термостату управления FA; им управляет реле RTZ. Элемент TZ

предназначен для включения вентилятора не позже, как через минуту после зажигания горелки.

Выключением вентилятора управляет исключительно только термостат управления FA.

• Настройка

Элементом TZ посредством прямого (последовательного) замыкания контактов управляет регулятор

температуры помещения (т.е. программа зажигания горелки).

Ввиду разной продолжительности программ зажигания различных горелок элемент TZ необходимо

настраивать:

- измеряют время от момента прямого замыкания контактов регулятора комнатной температуры ТА до

момента зажигания горелки (данный промежуток времени соответствует продолжительности

предварительной продувки и, в конкретном случае, продолжительности проверки герметичности).

- Данный промежуток времени является необходимым увеличить на 1 минуту и, поворачивая ручку 2,

настроить элемент TZ.

Внимание !

После настройки элемента TZ следует выключить прибор и измерить промежуток времени между

включениями горелки и вентилятора. Данный промежуток времени не должен превышать 1 мин.

• Выключение

Если необходимо выключить прибор, это выполняют таким образом:

- горелку выключают поворотом ручки регулятора комнатной температуры (или посредством удаления

потребности к теплу);

- переключатель HEIZUNG (нагрев) /STOP/ VENTILATION (вентиляция) устанавливают в положение О

(STOP).

- После выключения вентилятора управляющим термостатом FA напряжение электрической сети

отключают выключателем IG.

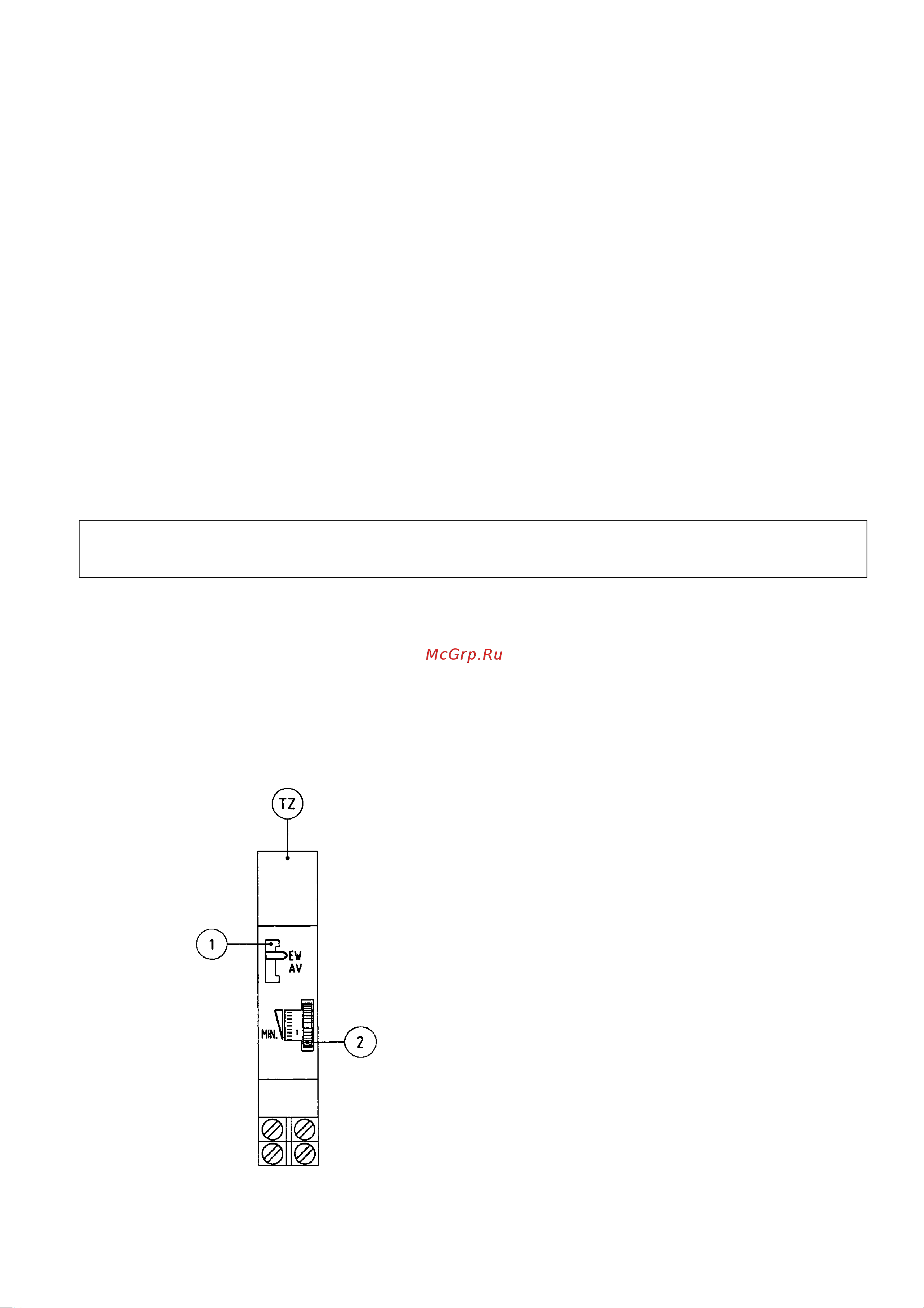

TZ элемент запаздывания;

1 индикатор запаздывания;

2 поворотная ручка для настройки

продолжительности запаздывания.
