* Воздухонагреватели серии ТС-Е // TC-E/K * Инструкция по установке и эксплуатации

126/D –17/12/99

17/28 стр.

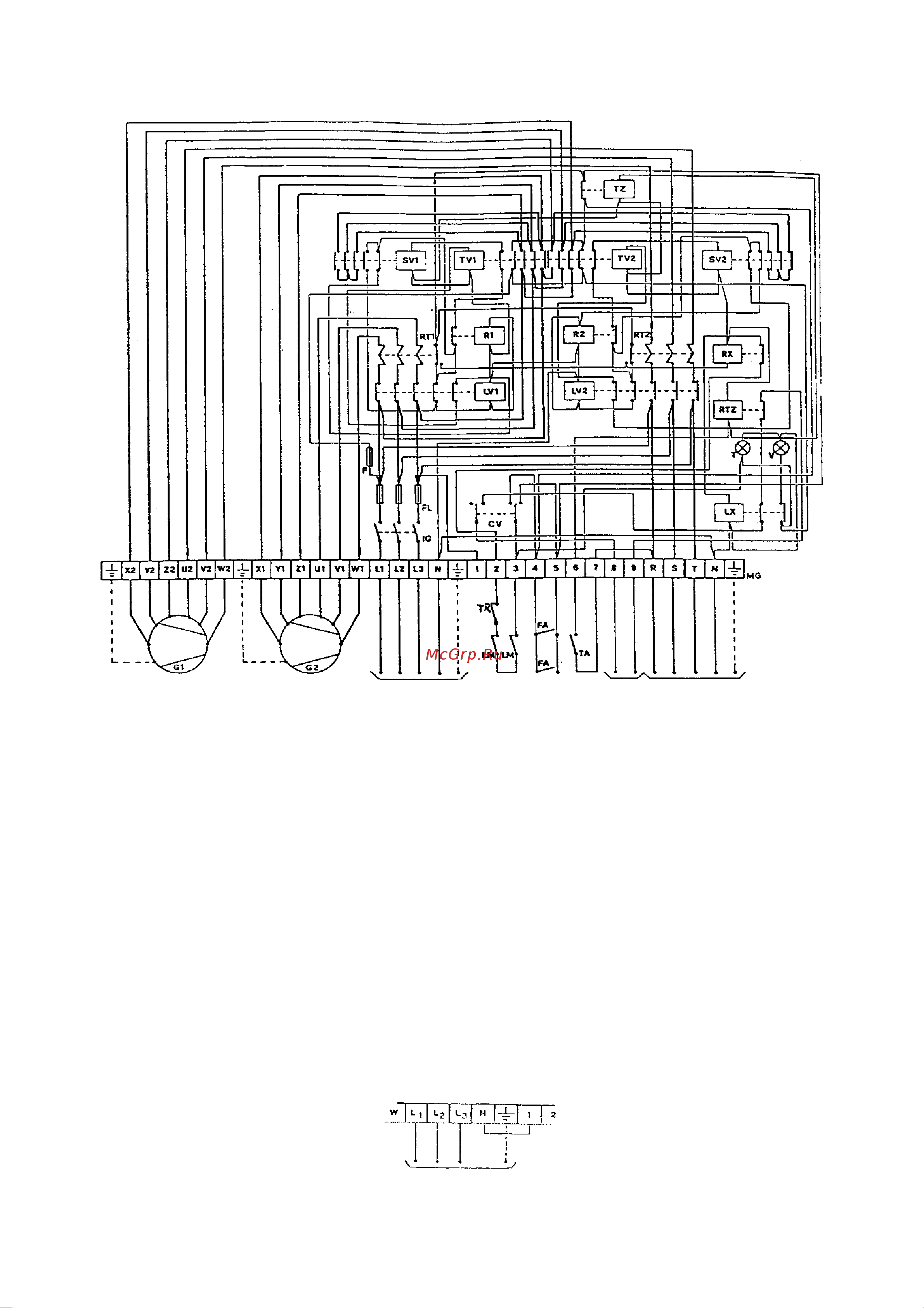

8.4 Электрическая схема подключения воздухонагревателей ТС 800 Е

Подключение к электрической сети

400 В - 50 Гц + N

TZ элемент для запаздывания включения

вентилятора

LV1-2 защитное реле для отключения сетевого

напряжения

SV1-2 защитное реле

FA термостат управления вентилятора

T индикатор напряжения сети

R1-2 реле для запаздывания включения

RХ реле для управления LX

коммутатор сетевого напряжения

FL предохранители сетевого напряжения

G1-2

электродвигатель вентилятора

* - в комплекте поставки отсутствует

Подключение горелки к электрической сети

400 В - 50 Гц + N

RTZ реле для запаздывания включения

TV1-2 защитное реле

RT1-2 реле теплозащиты

LM защитный температурный ограничитель

LIMIT

V индикаторная лампочка, которая

сообщает об аварийном выключении

горелки

LX реле защитного температурного

ограничителя

CV переключатель HEIZUNG (нагрев) /STOP/

VENTILATION (вентиляция)

MG колодка с клеммами для подключения

прибора

F дополнительный предохранитель

TR датчик температуры защитного

температурного ограничителя

ТА* регулятор температуры помещения

Альтернативное подключение прибора к

электрической трехфазной сети 230 В – 50 Гц
