10 Русский

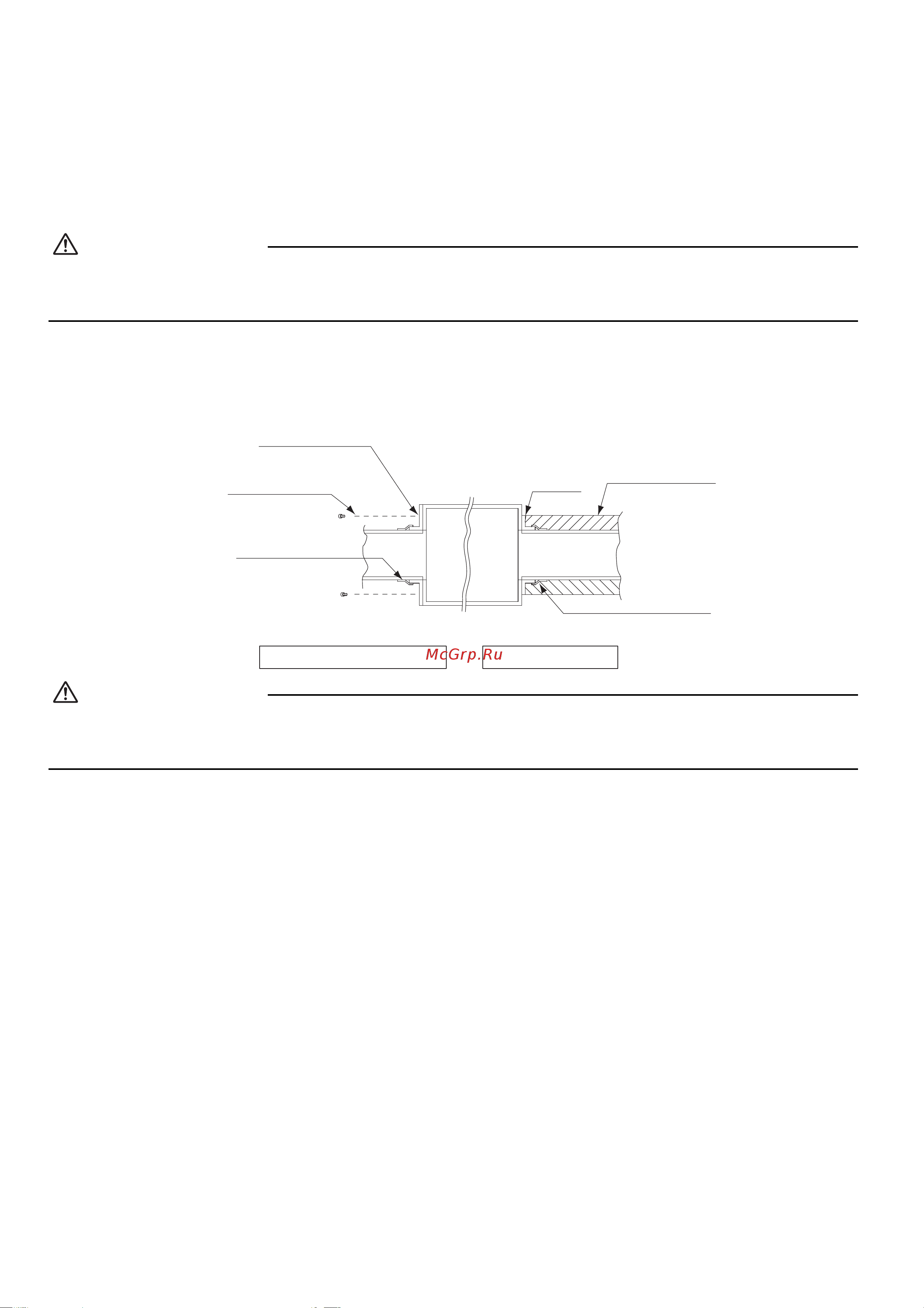

МОНТАЖ ВОЗДУХОВОДА
Подсоедините приобретаемый на месте воздуховод.
Сторона впуска воздуха
• Соедините воздуховод и фланец на стороне впуска (приобретается по месту установки).
• Подсоедините фланец к основному блоку винтами из комплекта принадлежностей (позиции 16, 20 или 24).
• Оберните зону соединения фланца на стороне впуска и воздуховода алюминиевой лентой или аналогичным
материалом, чтобы предотвратить утечку воздуха.
Предостережение
Перед закреплением воздуховода на стороне впуска также убедитесь в том, что в воздушном канале на стороне впуска
установлен воздушный фильтр. (Используйте воздушный фильтр с эффективностью пылеулавливания не менее 50%
(гравиметрический анализ).)
Сторона выпуска
• Подсоедините воздуховод с внутренней стороны фланца на стороне выпуска.
• Оберните зону соединения фланца на стороне выпуска и воздуховода алюминиевой лентой или аналогичным
материалом, чтобы предотвратить утечку воздуха.
Предостережение
• Изолируйте воздуховод, чтобы предотвратить конденсацию (материал: стекловата или пенополиэтилен, толщина 25 мм)
• Используйте электрическую изоляцию между воздуховодом и стеной, если металлический воздуховод проходит через
металлические планки сетки или ограждения либо через металлическую обшивку в деревянных зданиях.
Изоляционный
материал
Алюминиевая лента
Алюминиевая лента
Фланец
Фланец
(приобретается по месту
установки)
(приобретается по
месту установки)
(приобретается по
месту установки)
(приобретается по
месту установки)
(доп. элемент)
Соединительный винт
Сторона выпуска
Сторона впуска воздуха
Основной блок
