Русский 5
ПОДГОТОВКА К МОНТАЖУ

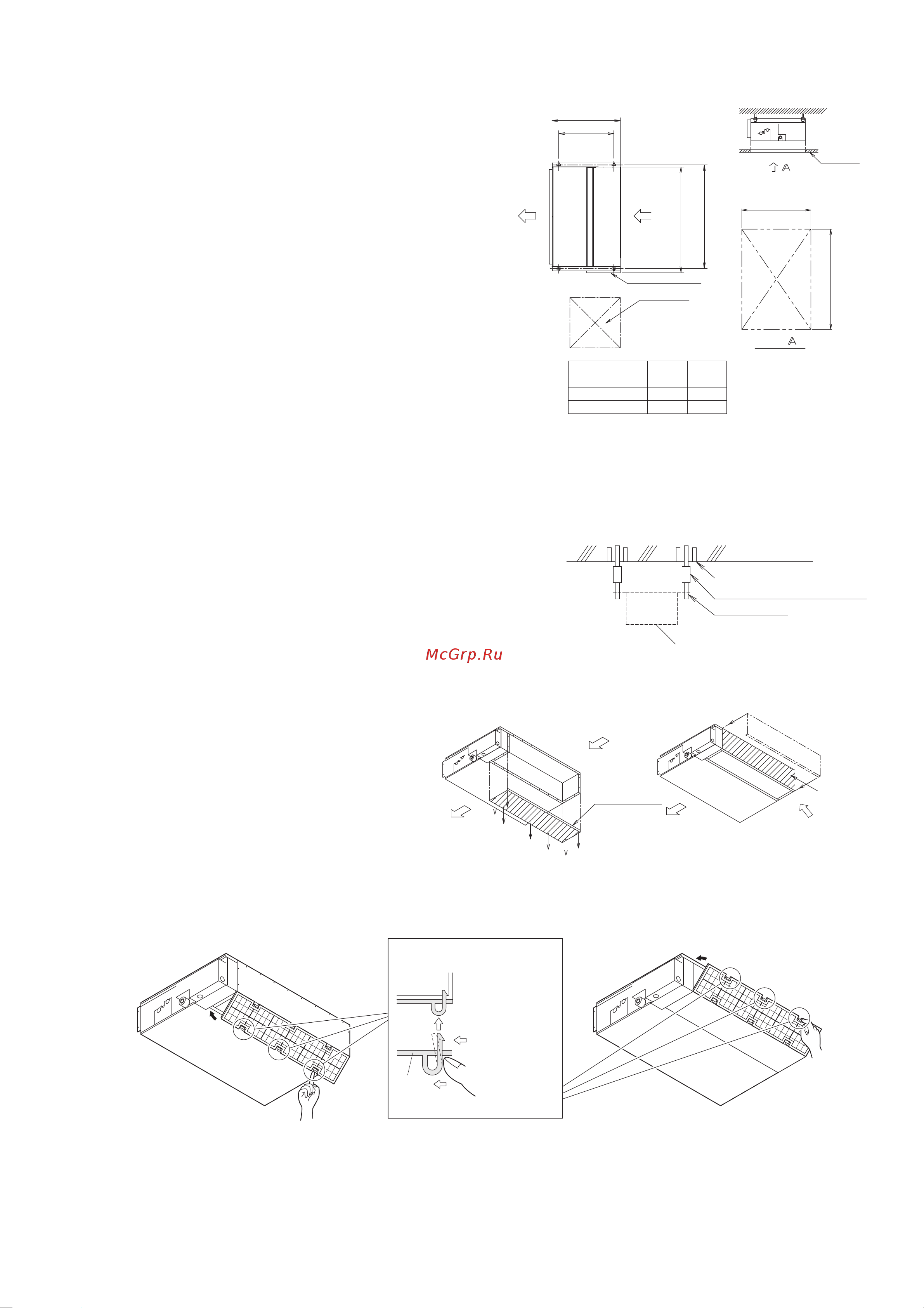

Взаимное расположение блока и подвесных болтов.
• Установите смотровое отверстие со стороны блока
управления, так чтобы было просто проводить техническое
обслуживание и осмотр блока управления. Также
установите смотровое отверстие в более низкой
части агрегата.
Убедитесь в том, что не превышен диапазон
внешнего статического давления агрегата.
(Диапазон настройки внешнего статического давления указан
в технической документации.)
Откройте монтажное отверстие. (Предварительно
устанавливаемые потолки)
• После открытия предназначенного для монтажа блока
монтажного отверстия в потолке проложите трубопроводы
хладагента, дренажный трубопровод, провода цепи
передачи и проводку пульта ДУ (не требуется, если
используется беспроводной пульт ДУ) чрез отверстия для
трубопроводов и проводки блока. См. разделы
"
МОНТАЖ
ТРУБОПРОВОДА ХЛАДАГЕНТА
"
,
"
МОНТАЖ
ДРЕНАЖНОГО ТРУБОПРОВОДА
"
и
"
ЭЛЕКТРОПРОВОДКА
"
.
• После открытия потолочного отверстия проверьте горизонтальность потолка при необходимости. Для предотвращения
вибрации может потребоваться усиление каркаса потолка. Проконсультируйтесь с архитектором или плотником.
Установите подвесные болты.
(Используйте подвесные болты W3/8 или M10.)
Для имеющихся потолков используйте устанавливаемые в
отверстия анкерные болты, врезные втулки, врезные анкеры,
а для укрепления потолков, которые должны выдерживать
вес агрегата, используйте врезные втулки, врезные анкеры
или другие приобретаемые на месте детали.
(См. иллюстрацию.)
Установите крышку камеры
ивоздушный фильтр
(принадлежность).
В случае воздухозабора с нижней стороны:
(1)Снимите крышку камеры. (7 позиций).
(2)Установите снятую крышку камеры, как
показано на рисунке. (7 позиций).
(3)Прикрепите воздушный фильтр
(принадлежность), как показано
на рисунке.
B
A
620
500
450 × 450
620
A
A
750
950
1150
B
740
940
1140
Блок управления
Воздухо-
приемник
(длина: мм)
Расстояние между
центрами
подвесных болтов
Выпуск
воздуха
(Размер
смотрового
отверстия)
Модель
Тип 15-20-25-32
Тип 40-50
Тип 63
(длина: мм)
Смотровая
дверца
(Oтверстие
в потолке)
Вид
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Потолок
(Pасстояние между
центрами подвесных
болтов)
Потолочная плита
Внутренний агрегат
Анкерный болт
Длинная муфта или винтовая стяжка
Подвесной болт
Примечание: все упомянутые выше детали приобретаются на месте.
(1)
(2)
Крышка камеры
Воздухоприемник
Воздухоприемник
Выпуск воздуха
Выпуск воздуха
Крышка
камеры
Присоеди-
ните фильтр
к сновному
блоку,
прижимая
фиксаторы.
(2 иксатора
у моделей
типа 25-35,
3 фиксатора
у моделей
типа 50-60)
При установке сзадиПри установке снизу
Основной
блок
Усилие
Усилие
Фильтр
