Daikin FDXM35F2V1B [5/20] Предостережение

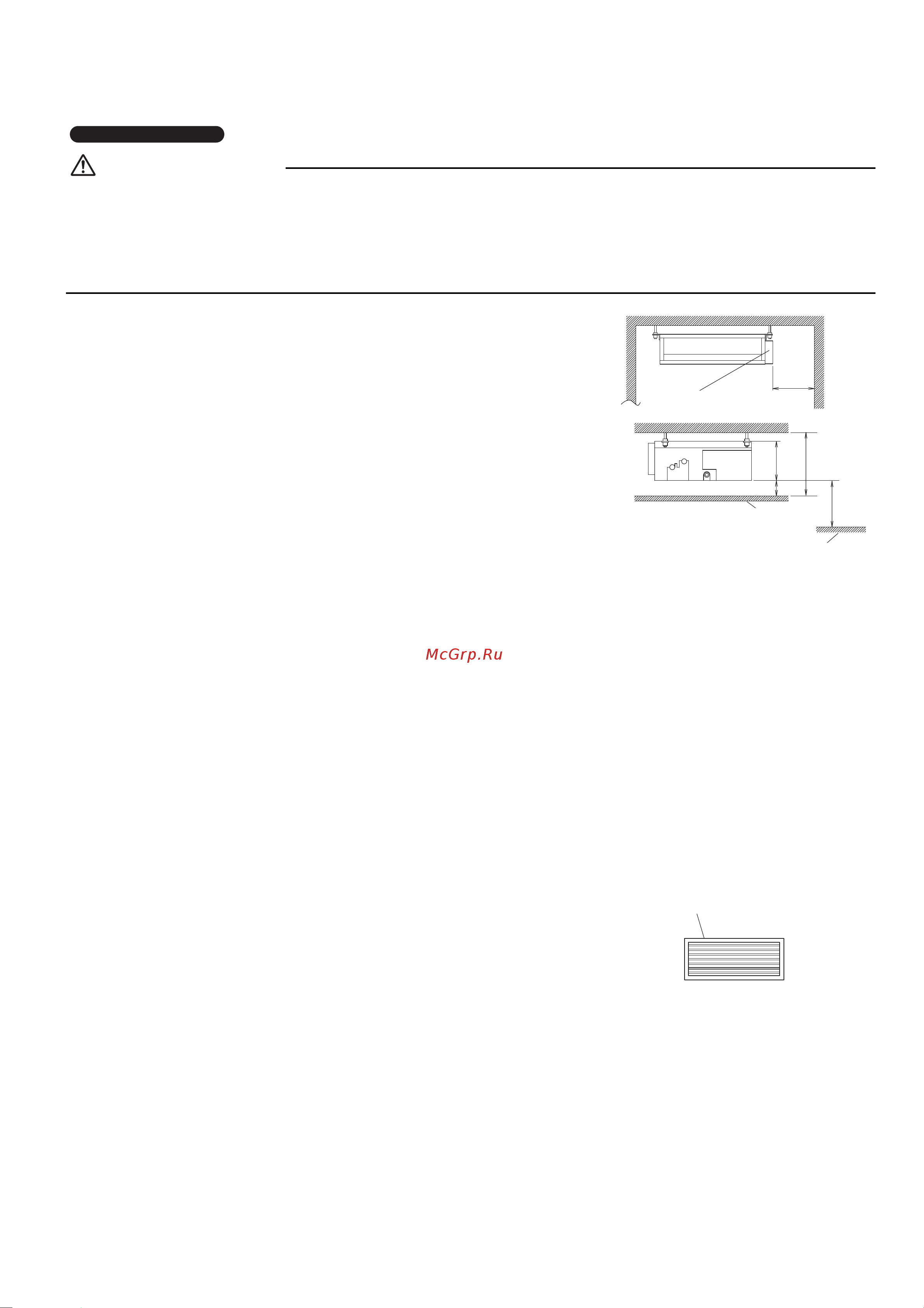

![Daikin FDXM25F2V1B [5/20] Предостережение](/views2/1251558/page5/bg5.png)
Русский 3
ВЫБОР МЕСТА МОНТАЖА
• Перед выбором места монтажа получите одобрение пользователя.
Предостережение
• При подъеме с целью перемещения блока во время распаковки или после нее используйте подъемные проушины.
Не допускайте давления на другие детали, особенно на трубопроводы хладагента, дренажные трубопроводы и фланцы.
При монтаже блока используйте средства индивидуальной защиты (перчатки и т. д.).
• Если температура и влажность во внутрипотолочном пространстве могут превысить 30°C и 80% соответственно,
усильте изоляцию блока.
Установите в отверстии в потолке изоляцию из стекловаты или пенополиэтилена толщиной более 10 мм.
• Обеспечено оптимальное распределение воздуха.
• Вентиляционный канал не заблокирован.
• Конденсат может сливаться должным образом.
• Потолок достаточно прочен, чтобы выдержать вес внутреннего агрегата.
• Фальшпотолок не должен иметь заметного уклона.
• Обеспечен достаточный промежуток для проведения обслуживания.
• Трубопроводы между внутренним и наружным агрегатами в допустимых
пределах.
(См. руководство по монтажу для наружного блока.)
• Внутренний агрегат, наружный агрегат, проводка электропитания и
соединительная проводка находятся на удалении не менее 1 метра от
телевизионной и радиоаппаратуры. Это позволит избежать искажений
изображений или шумов в данных электрических приборах. (Даже при
удалении на один метр помехи могут иметь место в зависимости от условий
формирования электромагнитных волн.)
• Не допускается эксплуатация оборудования во взрывоопасной среде.
Используйте подвесные болты для монтажа блока. Убедитесь в том,
что потолок достаточно прочный и выдерживает вес блока. В случае сомнений в прочности конструкций
укрепите потолок перед монтажом блока.
Выберите размер *H так, чтобы обеспечивался уклон вниз не менее 1/100,
как показано в разделе
"МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА"
.
• Во избежание контакта с вентилятором необходимо предпринять одну из следующих мер предосторожности:
- Агрегат устанавливается как можно выше с минимальной высотой до низа 2,7 м.
- Агрегат устанавливается как можно выше с минимальной высотой до низа 2,5 м в случае, если вентилятор
имеет внешнее ограждение из деталей, не снимаемых без помощи инструментов (напр. ложная герметизация,
решетка ... ).
- Агрегат устанавливается с воздуховодом и решеткой, которые снимаются только при помощи инструментов.
Он должен устанавливаться таким образом, чтобы иметь адекватную защиту от касания вентилятора. Если
в воздуховоде имеется пульт обслуживания, то необходимо, чтобы он снимался только при помощи
инструментов во избежание контакта с вентилятором. Защита должна осуществляться согласно
соответствующему европейскому и местному законодательству. На высоту установки ограничений нет.
Выберите место монтажа приемника сигналов с учетом следующих
условий:
• Установите приемник сигналов с встроенным датчиком температуры
рядом с впускным отверстием в зоне конвекции воздуха, чтобы
обеспечить точное измерение температуры в помещении. Если
впускное отверстие находится в другом помещении, или блок
невозможно установить рядом с впускным отверстием по другой
причине, установите приемник на высоте 1,5 м от пола в зоне
конвекции.
• Чтобы обеспечить точное измерение температуры в помещении,
установите приемник сигналов так, чтобы на него не воздействовали
холодный или горячий воздух из воздуховыпускной решетки, а также
прямые солнечные лучи.
• Поскольку приемник содержит встроенный полупроводниковый
прибор для приема сигналов из беспроводного пульта дистанционного
управления, не устанавливайте его так, чтобы шторы и другие
элементы создавали препятствия для распространения сигнала.
Внутренний агрегат
200
Если
потолок
отсутствует
(длина: мм)
Поверхность пола
Потолок
*
H =
не
менее 240
Не менее 2500
Не менее 20
Не
менее
300
Пространство для
обслуживания
Блок управления
Воздуховыпускная решетка:
Рекомендуется использовать деревянную
или пластмассовую решетку, учитывая
условия влажности.
