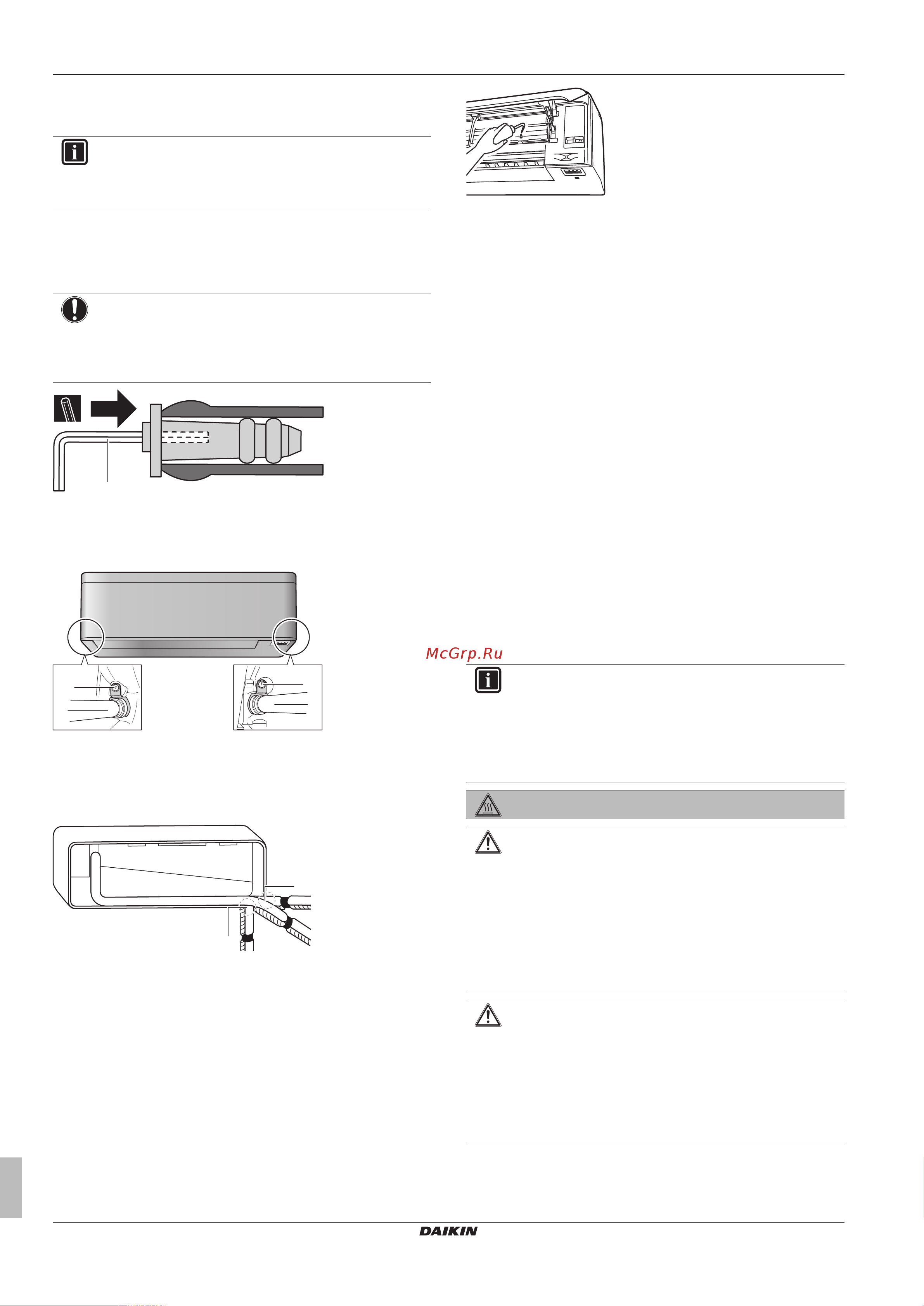

![Daikin FTXA35A2V1BW [16/28] Монтаж](/views2/1783720/page16/bg10.png)
6 Монтаж
Справочное руководство по монтажу
16
(C)(F)TXA15~50A2V1B(W)(S)(T)
Комнатный кондиционер производства компании Daikin
4P518023-3B – 2018.06
Подсоединение трубопровода слева, слева
сзади или слева снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено
справа. Чтобы подсоединить трубопровод слева,
сначала отсоедините его с правой стороны.
1 Вывернув винт крепления изоляции с правой стороны,
снимите сливной шланг.
2 Сняв сливную пробку с левой стороны, установите ее
справа.
ПРИМЕЧАНИЕ
НЕ пользуйтесь смазочным маслом (используемым в
контуре циркуляции хладагента), вставляя пробку в
сливное отверстие. Масло может испортить пробку, что
чревато протечкой.
a
a Шестигранный ключ на 4мм
3 Вставьте сливной шланг с левой стороны, не забывая
закрепить его крепежным винтом во избежание протечки
воды.
a
b
a
b
a Крепежный винт для изоляции
b Сливной шланг
4 Прикрепите сливной шланг виниловой липкой лентой к
трубкам для хладагента снизу.
A
B
C
b
a
A Подсоединение трубопровода слева
B Подсоединение трубопровода слева сзади
C Подсоединение трубопровода слева снизу
a При подсоединении слева снимите крышку с этого
отверстия под трубопровод.
b При подсоединении слева снизу снимите крышку с
этого отверстия под трубопровод.
Проверка на протечки
1 Выньте воздушные фильтры.
2 Постепенно заливая примерно 1 литр воды в сливной
поддон, проверьте его на протечку.
6.4 Соединение труб трубопровода
хладагента
6.4.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Применение запорных клапанов
6.4.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРЕДОСТЕРЕЖЕНИЕ
▪ Используйте закрепленную на блоке накидную
гайку.
▪ Чтобы предотвратить утечку газа, нанесите
фреоновое масло только на внутреннюю
поверхность раструба. Используйте фреоновое
масло, предназначенное для хладагента R32.
▪ ЗАПРЕЩАЕТСЯ повторное использование трубных
соединений.
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали
минеральное масло.
▪ На блоки с хладагентом R32 НЕЛЬЗЯ
устанавливать осушители, которые могут
существенно сократить срок службы блоков.
Осушающий материал может расплавить и
повредить систему.
