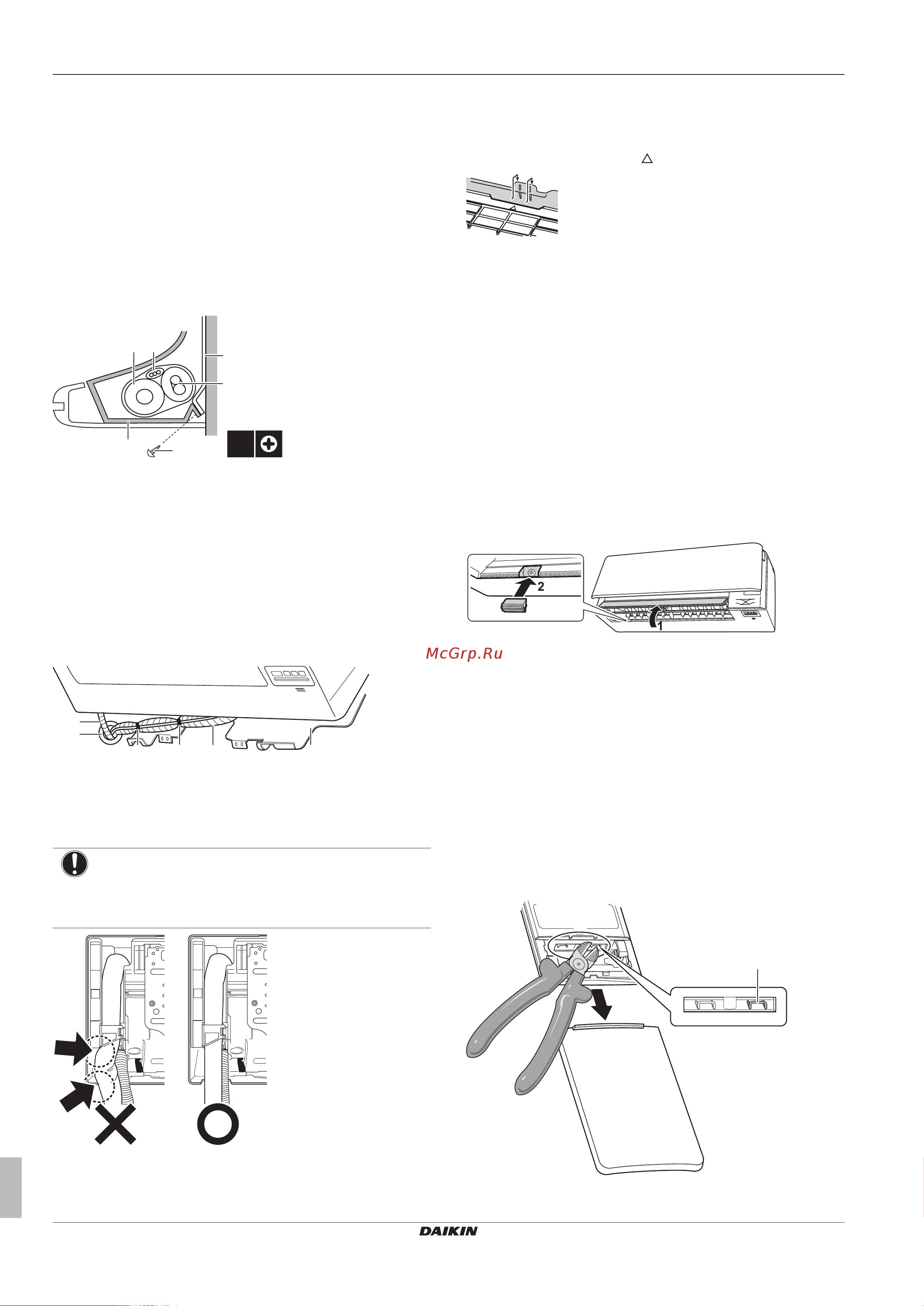

7 Конфигурирование
Справочное руководство по монтажу
20
(C)(F)TXA15~50A2V1B(W)(S)(T)
Комнатный кондиционер производства компании Daikin
4P518023-3B – 2018.06
6.6 Завершение монтажа
внутреннего агрегата
6.6.1 Чтобы заизолировать дренажные
трубы, трубопровод хладагента и
соединительный кабель
1 После того, как закончена укладка дренажных труб,
трубопровода хладагента и соединительного кабеля.
Оберните изоляционной лентой вместе трубки для
хладагента, соединительный кабель и сливной шланг. С
каждым оборотом накладывайте ленту на предыдущий
слой, как минимум, на половину его ширины.
d
e
c
b
f
a
2×
a Сливной шланг
b Соединительный кабель
c Монтажная пластина (входит в комплект
принадлежностей)
d Трубопровод хладагента
e Крепежный винт M4×12L внутреннего блока (входит в
комплект принадлежностей)
f Нижняя рама
6.6.2 Чтобы пропустить трубы через
отверстие в стене
1 Проложите трубопроводы хладагента согласно отметкам на
монтажной пластине.
c
c
d
e
a
b
a Сливной шланг
b Заделайте это отверстие мастикой или замазкой.
c Виниловая клейкая лента
d Изоляционная лента
e Монтажная пластина (входит в комплект
принадлежностей)
ПРИМЕЧАНИЕ
▪ НЕ сгибайте трубки для хладагента.
▪ НЕ прижимайте трубки хладагента к нижней раме
или к передней решетке.
2 Проденьте сливной шланг и трубки для хладагента через
отверстие в стене.
6.6.3 Чтобы зафиксировать блок на
монтажной пластине
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
2 Нажмите обеими руками на нижнюю раму блока, чтобы
закрепить его на крюках в нижней части монтажной
пластины. Проследите за тем, чтобы провода нигде НЕ
пережимались.
Внимание! Следите за тем, чтобы соединительный кабель НЕ
зацепился за внутренний блок.
3 Нажмите обеими руками на нижний край внутреннего блока,
чтобы закрепить его на крюках монтажной пластины.
4 Закрепите внутренний блок на монтажной пластине с
помощью 2 крепежных винтов M4×12L (входят в комплект
принадлежностей).
6.6.4 Установка декоративных накладок
1 Открыв лицевую панель, поднимите створку.
2 Установите обе декоративные накладки (по 1 с каждой
стороны).
1
2
3 Верните створку в исходное положение, после чего
закройте лицевую панель.
7 Конфигурирование
7.1 Настройка других адресов
Если в 1 помещении установлены 2 внутренних блока, каждому
из 2 пользовательских интерфейсов можно задать отдельный
адрес.
1 Снимите крышку и извлеките батареи из пользовательского
интерфейса.
2 Срежьте адресную перемычку J4.
a
a Адресная перемычка J4
