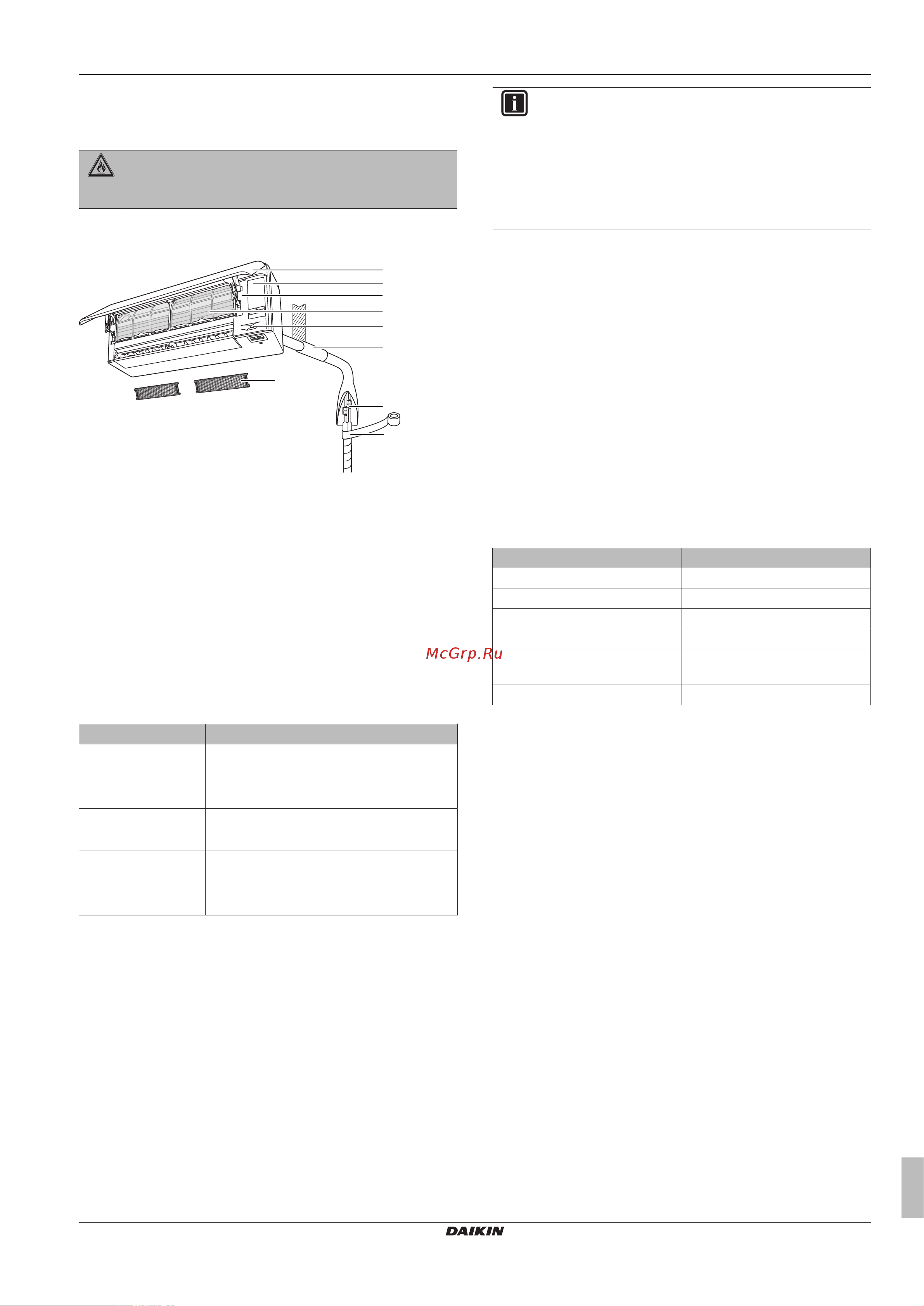

4 Справочная информация о блоках
Справочное руководство по монтажу
9
(C)(F)TXA15~50A2V1B(W)(S)(T)
Комнатный кондиционер производства компании Daikin
4P518023-3B – 2018.06
4 Справочная информация о
блоках
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
4.1 Компоновка системы
g
f
h
i
d
e
b
c
a
a Передняя панель
b Сервисная крышка
c Наклейка с идентификатором SSID
d Воздушный фильтр
e Датчик «Интеллектуальный глаз»
f Замажьте щели в отверстиях для труб шпатлевкой
g Трубопровод хладагента, сливной шланг,
соединительный кабель
h Изоляционная лента
i Титаново-апатитовый фильтр-дезодорант и
серебряный фильтр малых частиц (Ag-ионный фильтр)
4.2 Рабочий диапазон
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Режим работы Рабочий диапазон
Охлаждение
(a)(b)
▪ Наружная температура: –10~46°C
▪ Температура в помещении: 18~32°C
▪ Влажность в помещении: ≤80%
Обогрев
(a)
▪ Наружная температура: –15~24°C
▪ Температура в помещении: 10~30°C
Осушка
(a)
▪ Наружная температура: –10~46°C
▪ Температура в помещении: 18~32°C
▪ Влажность в помещении: ≤80%
В случае работы за пределами рабочего диапазона:
(a) Защитное устройство должно прекратить работу
системы.
(b) На внутреннем блоке может образоваться и капать
конденсат.
4.3 Об адаптере беспроводной
связи
Подробные технические характеристики, инструкции по
монтажу, методики настройки, ответы на часто задаваемые
вопросы, заявление о соответствии и последнюю версию
настоящего руководства см. на сайте http://
www.onlinecontroller.daikineurope.com.
ИНФОРМАЦИЯ
▪ Компания Daikin Industries Czech Republic s.r.o.
настоящим заявляет, что радиооборудование,
находящееся внутри настоящего блока,
соответствует требованиям Директивы 2014/53/EU.
▪ Настоящий блок считается комбинированным
оборудованием в соответствии с определением,
данным в Директиве 2014/53/EU.
4.3.1 Меры предосторожности при
использовании адаптера беспроводной
связи
ЗАПРЕЩАЕТСЯ использовать рядом с:
▪ Медицинским оборудованием. Например, лицам,
пользующимся кардиостимуляторами или
дефибрилляторами. Настоящее изделие может создавать
электромагнитные помехи.
▪ Оборудованием с автоматическим управлением.
Например, автоматически открывающимися дверями или
пожарной сигнализацией. Настоящее изделие может
вызывать сбои в работе оборудования.
▪ Микроволновыми печами. Возможны сбои при передачи
данных по беспроводной локальной сети.
4.3.2 Базовые параметры
Что? Значение
Частотный диапазон 2400~2483,5МГц
Радиопротокол IEEE 802.11b/g/n
Радиочастотный канал 1~11
Выходная мощность 0~18дБм
Эффективная мощность
излучения
17дБм (11b)/13дБм
(11g)/12дБм (11n)
Электропитание 3,3 В пост. тока / 500 мА
4.3.3 Подготовка адаптера беспроводной
связи к работе
Заказчик отвечает за обеспечение наличия:
▪ смартфона или планшета с одной из следующих
операционных систем:
▪ Android 4.0.3 или более поздней версии;
▪ iOS 7.1.2 или более поздней версии;
▪ линии Интернета и модема, маршрутизатора или другого
коммуникационного устройства;
▪ точки доступа в беспроводную локальную сеть.
▪ установленного бесплатного приложения Daikin Online
Controller.
Чтобы установить приложение Daikin Online
Controller
1 Откройте:
▪ Google Play для устройств на платформе Android;
▪ App Store для устройств на платформе iOS.
2 Выполните поиск по названию Daikin Online Controller.
3 Произведите установку, следуя инструкциям на экране.
