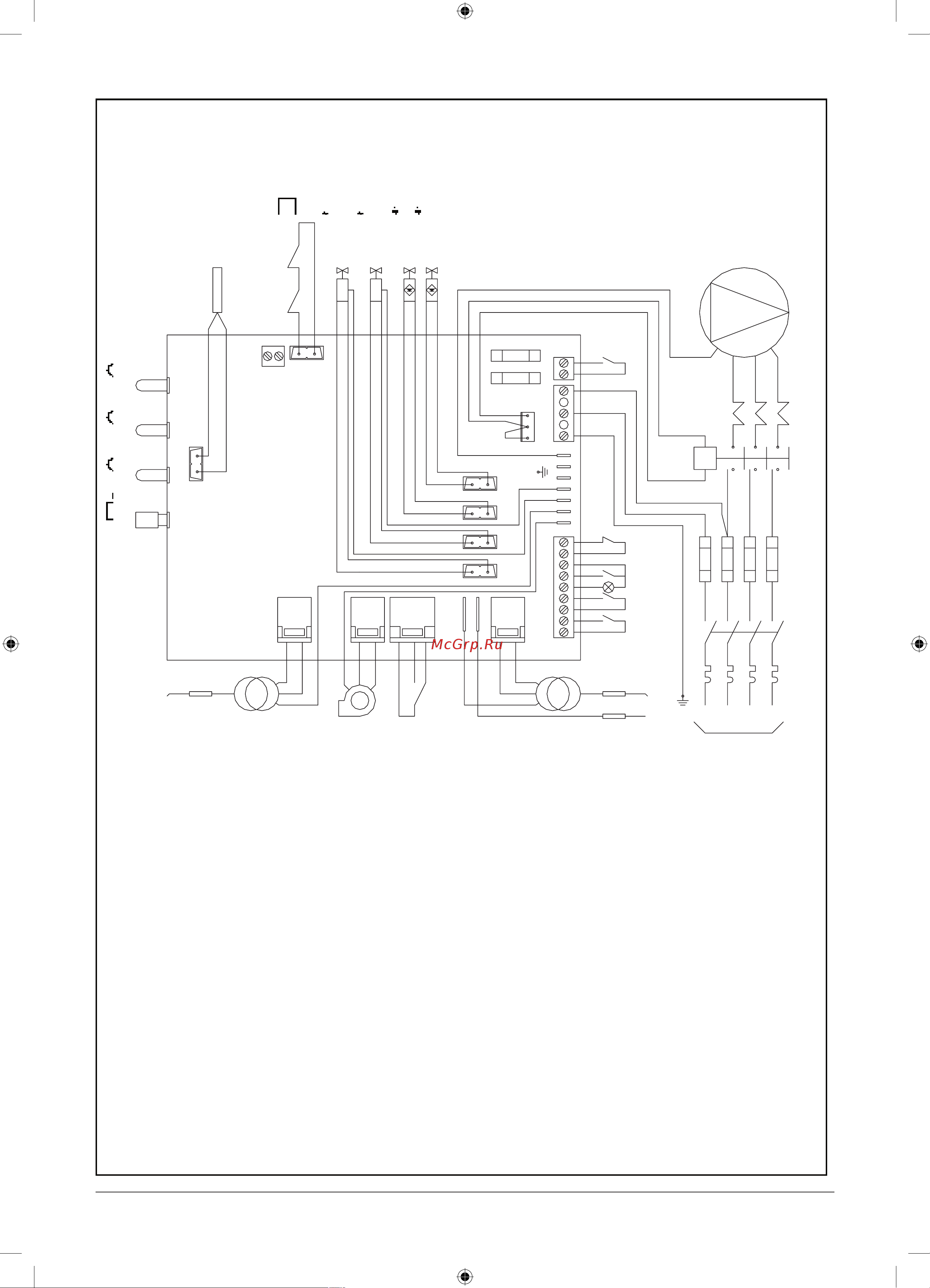

5 6 типы воздухонагревателей IGN2 EF РА привод однофазной электрической сети 230 В 50 Гц SND TR датчик температуры автоматически деблокируемый термостат для предварительной установки желаемой температуры LM вручную деблокируемый защитный ограничитель температуры EVG1 Г первая катушка электромагнитного клапана газа EVG2 I вторая катушка электромагнитного клапана газа EVG1 II первая катушка модулятора мощности Min электро магнитного клапана газа только в приборах двух степеней мощности нагрева EVG2 II вторая катушка модулятора мощности Min электромагнитного клапана газа только в приборах двух степеней мощности нагрева С конденсатор центробежного вентилятора FAN центробежный вентилятор с приводом электродви гателя F1 F2 предохранители универсального щитка управления LF световой индикатор работающего прибора LL световой индикатор срабатывания защитного ограничителя температуры и отключения нагрева LB световой индикатор дефектов RST деблокирующий переключатель EF вытяжной вентилятор PA регулятор дифференциального давления 18 IGN1 IGN2 ЕА1 ЕА2 ION SE RT 1 ый трансформатор зажигания 2 ой трансформатор зажигания 1 ый электрод зажигания 2 ой электрод зажигания электрод ионизации универсальный щиток управления теплозащитный выключатель электродвигателя вентилятора CNT выключатель двигателя вентилятора F предохранители прибора IMT отключающий выключатель электрической сети MS о концевой выключатель заслонки дымохода если присутствует RSTR деблокирующим переключателем оснащенный пульт дистанционного управления ТА О регулятор температуры помещения VM выключатель вентилятора SF счетчик амперчасов продолжительности эксплуатации принадлежность не входит в комплект прибора ее подключают по просьбе клиента только в приборах двух степеней мощности нагрева принадлежность не входит в комплект прибора ее подключают по просьбе клиента
