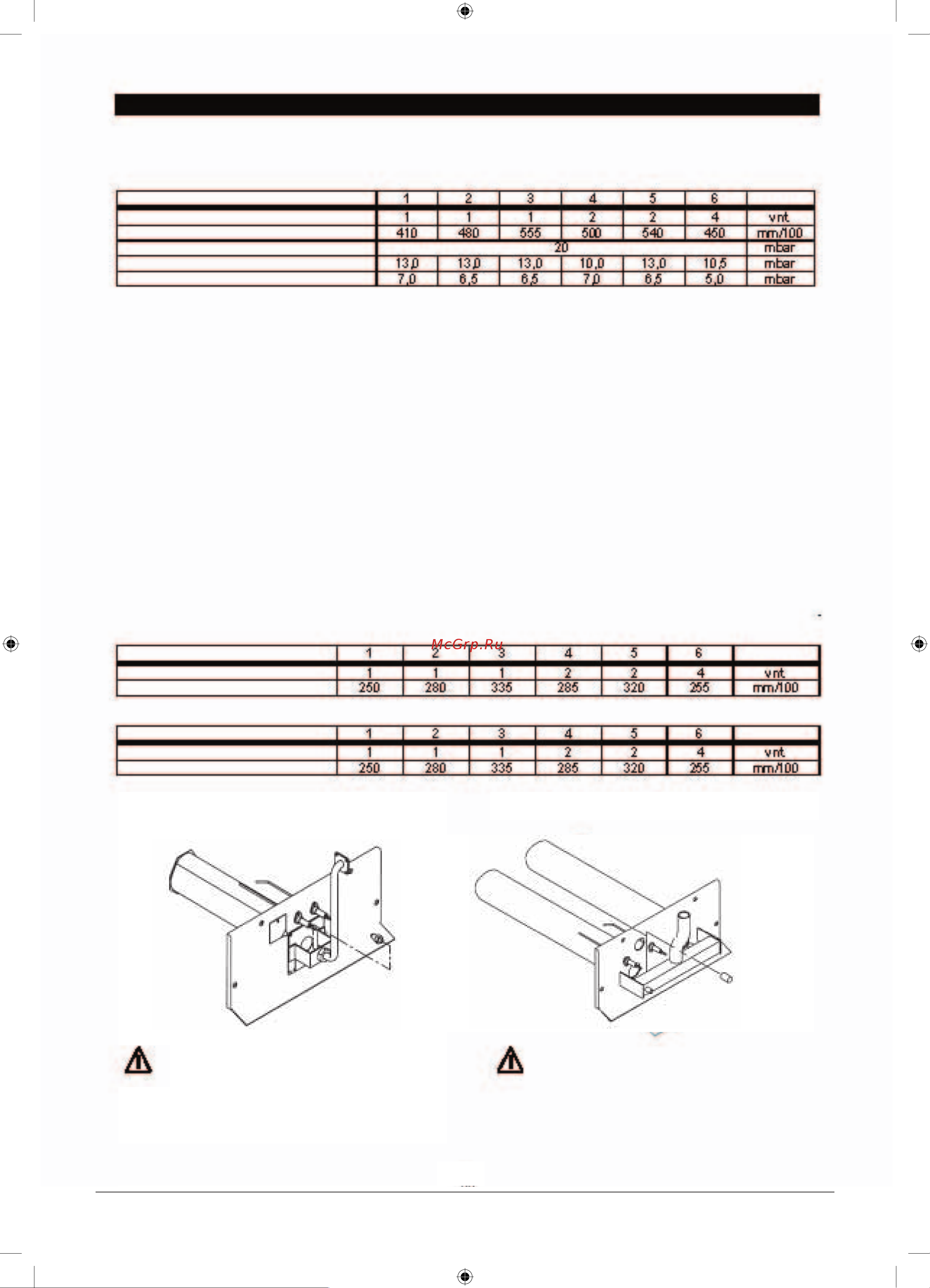

ПЕРЕКЛЮЧЕНИЕ НА ДРУГОЙ ГАЗ На заводе приборы отрегулируют для подключения к контуру природного газа Erdgas Н G20 который соответствует следующим требованиям Природный газ Erdgas HG20 Тип прибора количество сопл шт диаметр отверстий сопл мм 100 давление газа в контуре подключения мбар макс давление газа в соплах мбар мин давление газа в соплах мбар 4 1 2 1 410 1 480 1 555 130 7 0 130 6 5 13 0 65 2 500 2 540 4 450 10 0 70 13 0 65 105 5 0 2 vnt rmi lOO mbar mbar mbar в приборах оборудованных двумя степенями мощности нагрева В комплекте поставки каждого прибора имеется комплект для переключения на другой газ Переключение на другой газ можно доверить только специалисту TECNOCLIMA авторизованной фирмы по обслуживанию приборов который переключит прибор и выполнит необходимую регулировку УКАЗАНИЯ ПО ПЕРЕКЛЮЧЕНИЮ ДЛЯ ПРИРОДНОГО ГАЗА 020 ОТРЕГУЛИРОВАННОГО ПРИБОРА НА ПРИМЕНЕНИЕ СЖИЖЕННЫХ ГАЗОВ ПРОПАНА 031 И БУТАНА 030 1 Замените сопла горелки 2 Откройте подачу газа и установите требуемое давление газа в контуре подключения 3 Отрегулируйте давление в соплах 4 Установите пластинку редуктора в горелку на должное место 5 Замените липкую этикетку данных подключенного газа 6 При переключении на другой газ выполненные изменения протоколируйте в таблице настоящей инструкции ЗАМЕНА СОПЛ ГОРЕЛКИ Порядок замены сопл Следует отвинтить на коллекторе газовой горелки установленные сопла метана природного газа и их заменить на сопла сжиженного газа в соответствии с нижеприведенными данными таблиц Пропан G31 тип прибора количество сопл диаметр отверстия сопла 1 2 3 4 5 6 мм юо 1 250 1 280 1 335 2 285 2 320 4 255 vnt гтт 100 1 1 250 3 4 шт ММ 100 1 335 2 285 2 320 4 255 vnt rrrri lOO шт Бутан G30 количество сопл диаметр отверстия сопла Замена сопл в приборах 1 2 3 5 типа оснащенных одним коллектором газовой горелки Обратите внимание на диаметр отверстия сопла значение которого отчетливо впрессовано на корпусе сопла 280 Замена сопл в приборах 4 6 типа оснащенных двумя коллекторами газовой горелки Следует помнить что сопла следует должным образом привинтить так как только в таком случае обеспечивают требуемое поступление газа Крепление сопл необходимо проверить перед включением горелки В приборах тех типов 4 и 6 в которых используется аллюминиевые прокладки при замене сопл является необходимым одновременно заменить и прокладки прокладки имеются в комплекте переключения 37
