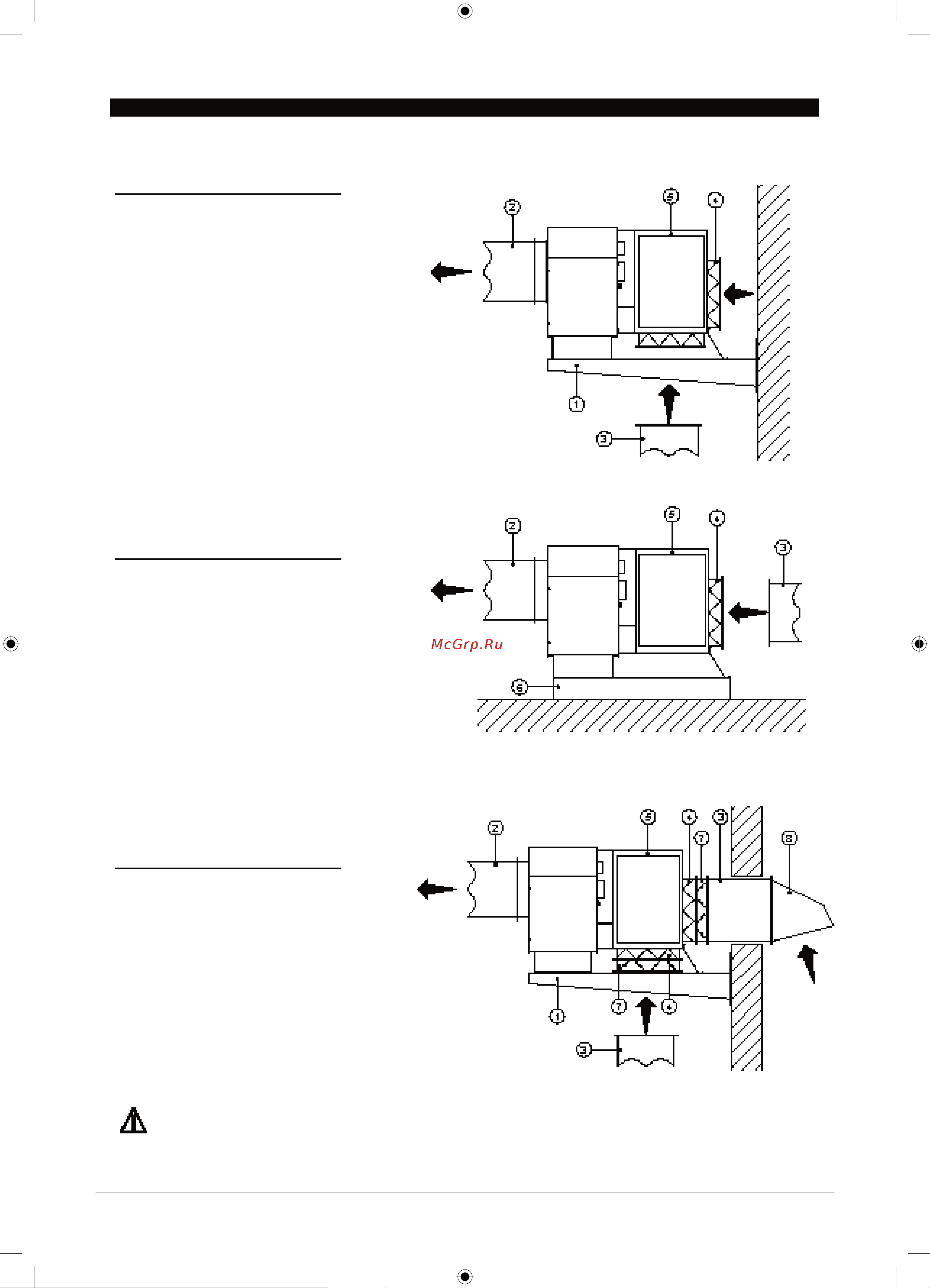

ПРИМЕРЫ УСРАНОВКИ ВОЗДУХОНАГРЕВАТЕЛЕЙ Прилагают некоторые примеры установки прибора ПРИБОР УСТАНАВЛИВАЮТ внутри отапливаемого помещения на опорную настенную консоль 1 теплый воздух выдувается в систему распредели тельных контуров 2 воздух всасывается только из помещения как с применением каналов вентиляции 3 так и при отсутствии последних при применении фильтра воздуха 4 который крепят к каркасу всасывания 5 или без применения фильтра ПРИБОР УСТАНАВЛИВАЮТ внутри отапливаемого помещения на ровном основании и на продольные опорные сваи 6 теплый воздух выдувается в систему распредели тельных контуров 2 воздух всасывается только из помещения как с применением каналов вентиляции 3 так и при отсутствии последних при применении фильтра воздуха 4 который крепят к каркасу всасывания 5 же ПРИБОР УСТАНАВЛИВАЮТ внутри отапливаемого помещения на настенную опорную консоль 1 теплый воздух выдувается в систему распредели тельных контуров 2 воздух всасывается только из помещения как с применением каналов вентиляции 3 так и при отсутствии последних при применении фильтра воздуха 4 который крепят к каркасу всасывания 5 при применении регулируемой задвижки 7 которую крепят к каркасу всасывания 5 так и при ее отсутствии уи Фильтры регулирующие задвижки защитные колпаки опорные настенные консоли и опорные сваи не I включены в комплект поставки При необходимости их можно заказывать отдельно Распределительные каналы и их системы не включены в комплект поставки Их сооружает и монтирует мастер который выполняет монтажные работы 26
