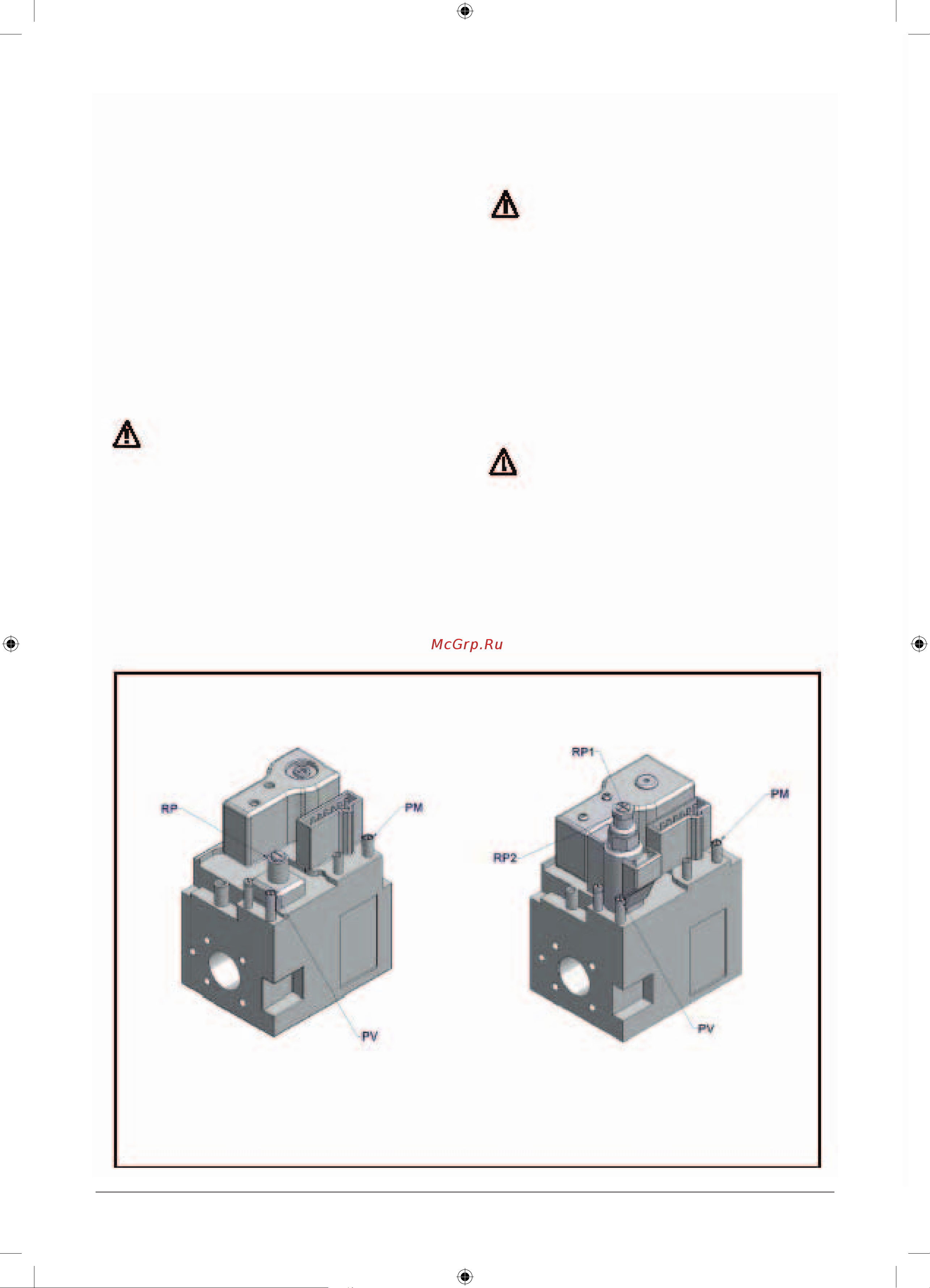

ПЕРВОЕ ВКЛЮЧЕНИЕ К выводу PV для измерения давления газа в горелке подключите манометр Включите основной выключатель напряжения электрической сети установите ON включено На регуляторе температуры помещения установите искомую температуру Если светит индикатор желтого или красного цвета нажмите деблокирующую кнопку и они погаснут При срабатывании реле регулятора дифференци ального давления пресостата переключающие ре лейные контакты включает напряжение питания вытяжного вентилятора продуктов сгорания При этом осуществляется продувка камеры сгорания и одновременно открывается электромагнитный газовый кланан Если в контуре газа присутствует воздух включение горелки может отсутствовать Тогда происходит автоматическое блокирование системы В таком слузае следует нажать деблокирующую кнопку и повторить включение горелки Каждый раз перед повторной попыткой включить горелку следует подождать приблизительно 10 секунд При работающей горелке проверьте манометром показываемое значение давление газа а при необходимости давление газа корригируйте регу лирующим болтом до требуемого значения Убедитесь в том что расход газа по показанием счетчика газа соответствует приведенному значе нию в разделе ТЕХНИЧЕСКИЕ ДАННЫЕ При срабатывании термостата регулятора темпе ратуры помещения происходит отключение контак тов и выключение горелки Следует выключить основной выключатель напряжения электрической сети установите OFF выключено и закрыть га зовый кран Снимите манометр и для предупреж дения потерей газа в измерительный выволд надежно ввинтите герметизирующую заглушку А Откройте газовый кран включите основной выклю чатель напряжения электрической сети установи те ON включено а на регуляторе температуры помещения установите искомую температуру Теперь воздухонагреватель полностью готов к эксплуатации А ВНИМАНИЕ Воздухонагреватель будет работать только при закрытом щитке управления и закры той дверце отсека горелки ВЫКЛЮЧЕНИЕ Прибор выключают только при выборе ручкой регуля тора температуры помещения более низкой нежели комнатной температуры или отключением релейных контактов устройства дистанционного управления Ожидают около 3 минут автоматического выключения вентилятора а в последующем можно выключить основной выключатель напряжения электрической сети установите OFF выключено При выключении на более продолжительный срок следует закрыть подачу газа блокирующий кран ВНИМАНИЕ Никогда не выключайте воздухонагреватель непосредственным отключением напряжения элек трической сети потому что при неработающем вентиляторе из за накопления энергии сгорания теплообменником он может недопустимо перегреваться Повторный перегрев может вывести теплообменник из строя ЭЛЕКТРОМАГНИТНЫЙ ГАЗОВЫЙ КЛАПАН ГАЗОВАЯ АРМАТУРА Тип SIT 840 для управления одной ступени мощности нагрева Тип SIT 843 для управления двумя ступенями мощности нагрева RP1 РМ РУ РР1 РР2 36 вывод газовой арматуры для измерения давления поступающего в горелку газа в контуре подключения вывод газовой арматуры для измерения давления поступающего в горелку газа в соплах горелки болт регулирования тепловой мощности наименьшей ступени нагрева для отвертки с крестовидной головкой болт регулирования тепловой мощности наибольшей ступени нагрева для отвертки с крестовидной головкой
