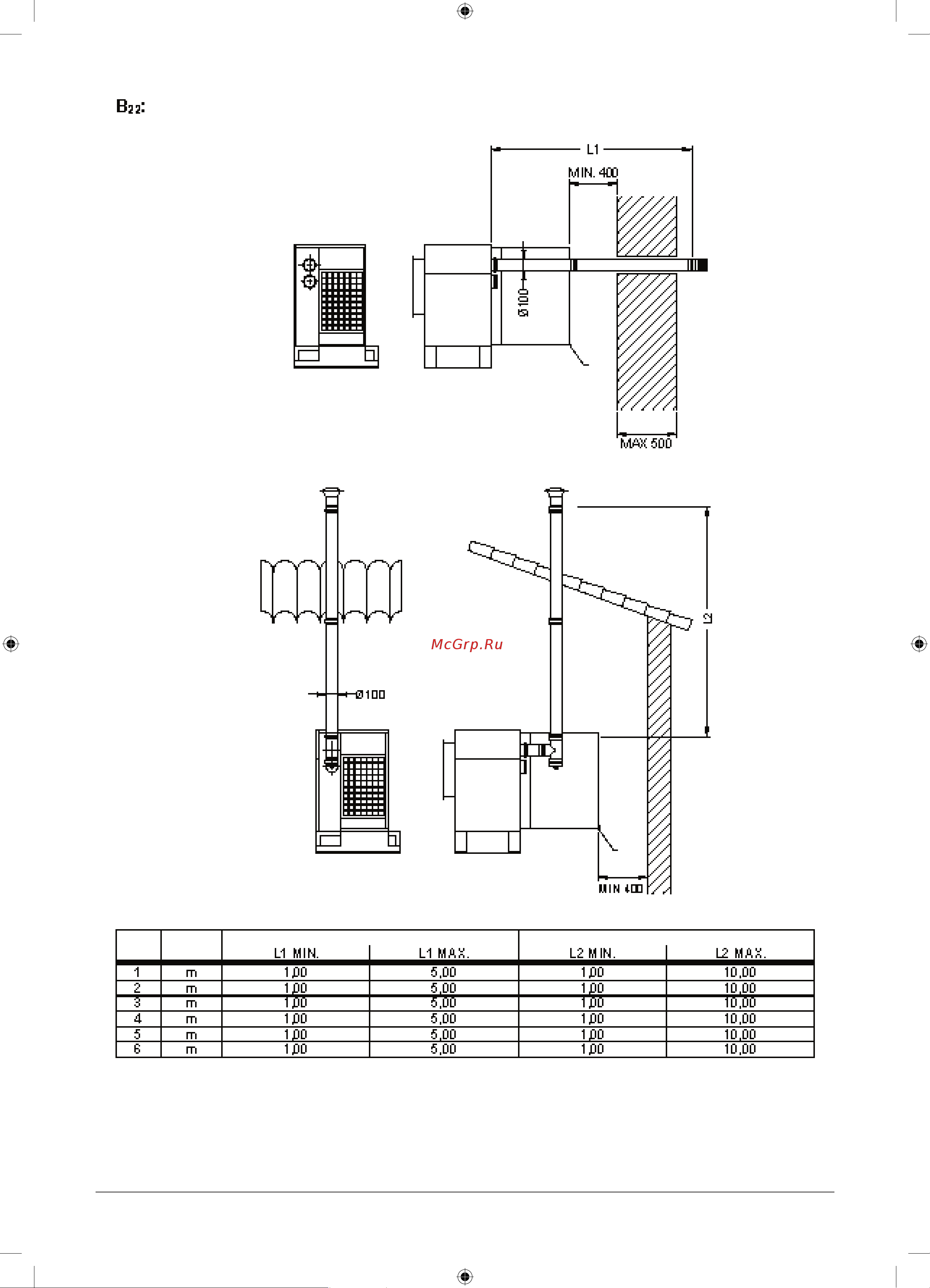

Ваг Схема подключения трубопровода при выводе контура удаления продуктов сгорания через стену или крышу и при использовании для горения воздуха помещения ПРЕДЕЛЬНАЯ ДЛИНА КОНТУРА ТРУБОПРОВОДА Тип ед изм ПРИ УДАЛЕНИИ ПРОД СГОРАНИЯ Ч З НАР СТЕНУ 1 2 3 4 5 6 m m m m m m ПРИ УДАЛЕНИИ ПРОД СГОРАНИЯ Ч З КРЫШУ L1 MIN L1 МАК L2 MIN L2 МАК 1 до 1 до ISO 1 до 1 до 1 до 5 00 5 00 5 00 5 00 5 00 5 00 1 ДО 1 ДО ISO 1 до 1 до 1 до 10 00 10 00 10 00 10 00 10 00 При сооружении и подключении контура удаления продуктов сгорания и контура подачи свежего воздуха в горелку следует применять только оригинальные Tecnoclima изготовленные запасные части и принадлежность Для предупреждения попадания конденсата который образуется внутри контура удаления продуктов горения во внутрь воздухонагревателя является необходимым в самой нижней точке трубопровода подключить вывод для удаления накопленного конденсата Каждое колено ориентировочно соответствует 0 8 1 0 м длине прямой трубы Помещение должно иметь вентиляционные отверстия эффективное сечение которых должно соответствовать требованиям действующих стандартов и регламентов
