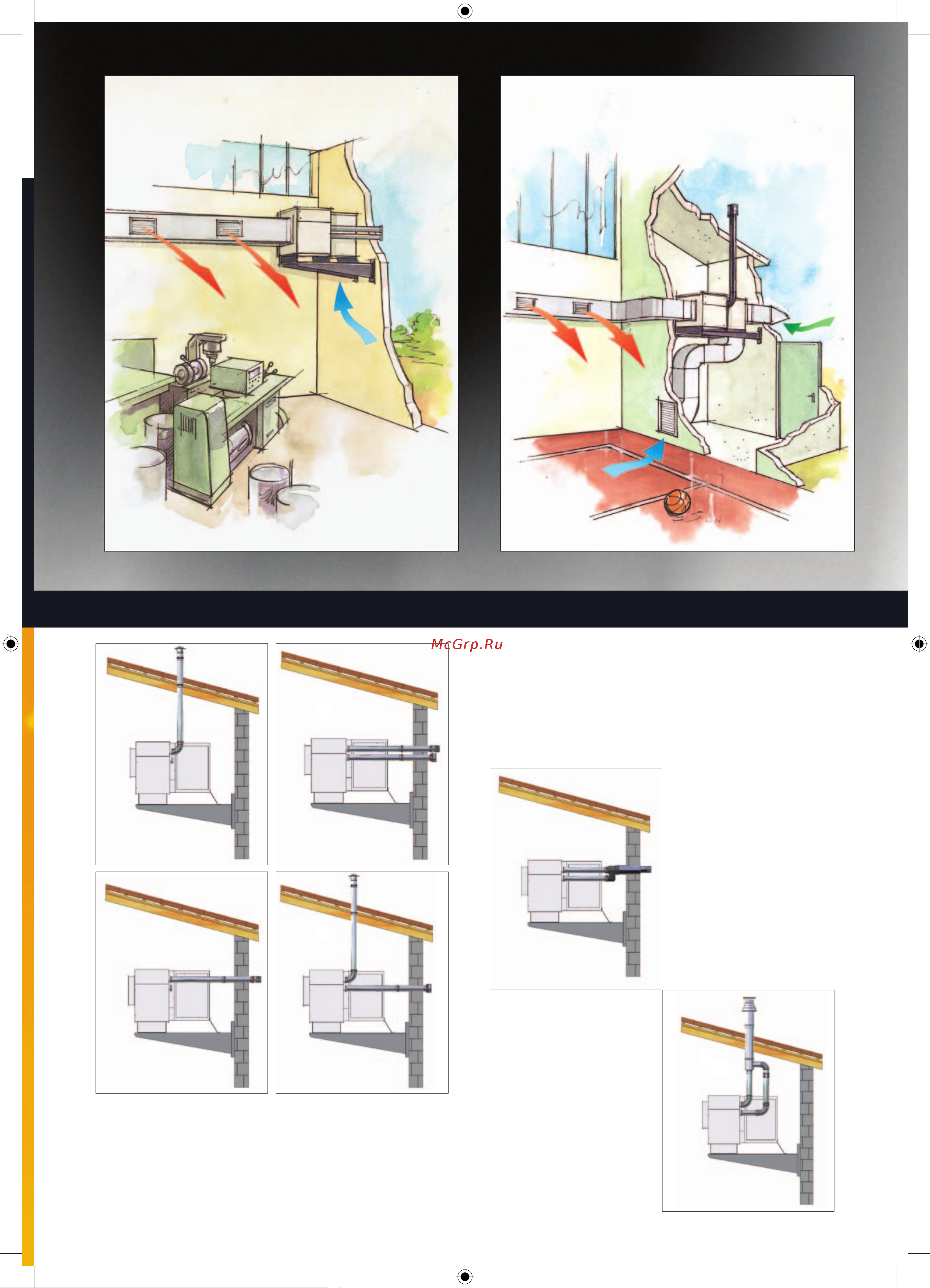

Конфигурация контура системы трубопроводов камеры сгорания зависит от выбранного варианта подачи в нее воздуха Вариант В открытый воздух для горения подается из помещения Вариант С закрытый воздух для горения подается снаружи и не зависит от воздуха помещения Под контуром камеры сгорания подразумевают группу узлов конструкции включающей в себя высокотемпературный теплообменник узел подачи свежего воздуха узел удаления продуктов сгорания и соответствующие трубы На схемах приведены все возможные варианты подключения воздухонагревателей серий иТК ЦТ которые соответствуют требованиям директивы Совета ЕЕО 90 396 и требованиям сертификата СЕ 1 Использование для процесса горения воздуха помещения и удаление продуктов сгорания через крышу тип конструкции по EN С22 2 Удаление продуктов сгорания и подачу свежего воздуха снаружи осуществляют через стену двумя отдельными воздуховодами с ветрозащитными насадками тип конструкции по EN С12 3 Использование для горения воздуха помещения и удаление продуктов сгорания осуществляется через стену одним общим концентрическим воз духоводом оснащеннным ветрозащитной насад кой UNI тип конструкции В122 I Подачу свежего воздуха снаружи осуществляют через стену с помощью одного воздуховода а удаление продуктов сгорания через крышу другим воздуховодом UNI тип конструкции С 32 5 Удаление продуктов сгорания и подачу свежего воздуха осуществляют через стену одним общим двойным концентрическим воз духоводом с ветрозащитной насадкой тип конструкции по ЕЙ С12 6 Удаление продуктов сгорания и подачу свежего воздуха осуществляют через крышу одним об щим двойным концентрическим воздуховодом с ветрозащитной насадкой тип конструкции по EN С32
