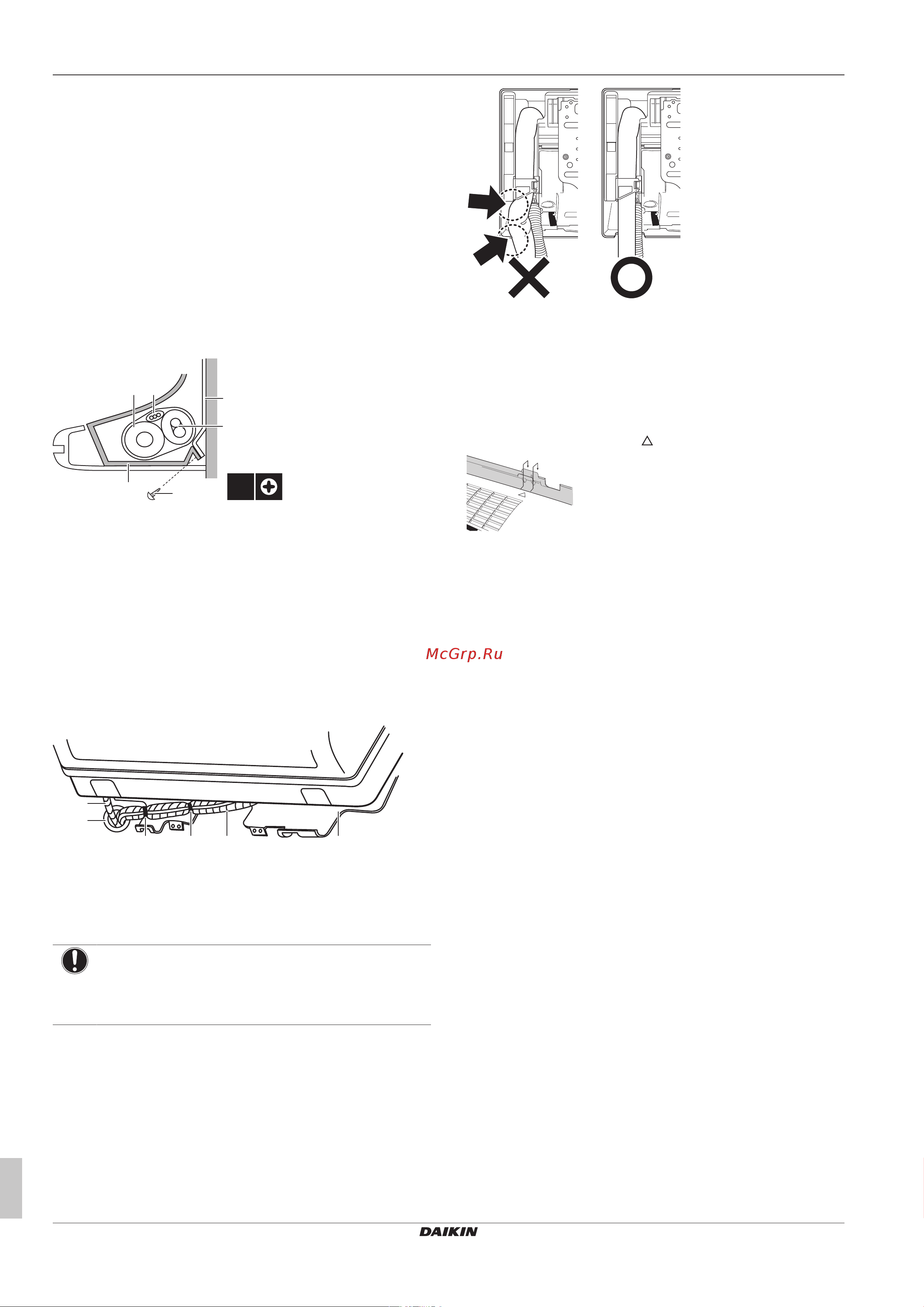

8 Завершение монтажа внутреннего агрегата
Руководство по монтажу
10
CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
3P482320-11R – 2020.06
8 Завершение монтажа
внутреннего агрегата
8.1 Чтобы заизолировать
дренажные трубы, трубопровод
хладагента и соединительный
кабель
1 После того, как закончена укладка дренажных труб,
трубопровода хладагента и соединительного кабеля.
Оберните изоляционной лентой вместе трубки для
хладагента, соединительный кабель и сливной шланг. С
каждым оборотом накладывайте ленту на предыдущий
слой, как минимум, на половину его ширины.
d
e
c
b
f
a
2×
a Сливной шланг
b Соединительный кабель
c Монтажная пластина (входит в комплект
принадлежностей)
d Трубопровод хладагента
e Крепежный винт M4×12L внутреннего блока (входит в
комплект принадлежностей)
f Нижняя рама
8.2 Чтобы пропустить трубы через
отверстие в стене
1 Проложите трубопроводы хладагента согласно отметкам на
монтажной пластине.
a
b
c c d e
a Сливной шланг
b Заделайте это отверстие мастикой или замазкой
c Виниловая клейкая лента
d Изоляционная лента
e Монтажная пластина (входит в комплект
принадлежностей)
ПРИМЕЧАНИЕ
▪ НЕ сгибайте трубки для хладагента.
▪ НЕ прижимайте трубки хладагента к нижней раме
или к передней решетке.
2 Проденьте сливной шланг и трубки для хладагента через
отверстие в стене.
8.3 Чтобы зафиксировать блок на
монтажной пластине
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
2 Нажмите обеими руками на нижнюю раму блока, чтобы
закрепить его на крюках в нижней части монтажной
пластины. Проследите за тем, чтобы провода нигде НЕ
пережимались.
Внимание! следите за тем, чтобы соединительный кабель НЕ
зацепился за внутренний блок.
3 Нажмите обеими руками на нижний край внутреннего блока,
чтобы закрепить его на крюках монтажной пластины.
4 Закрепите внутренний блок на монтажной пластине с
помощью 2 крепежных винтов M4×12L (входят в комплект
принадлежностей).
8.4 Чтобы закрыть внутренний
агрегат
8.4.1 Как установить переднюю решетку на
место
1 Установив переднюю решетку на место, прочно зацепите 3
верхних крючка.
2 Затяните 2 (классы 15~42) или 3 винта (классы 50~71) на
передней решетке.
3 Если блок относится к классам 50~71, установите
заслонку (горизонтальную створку) на место. Подсоедините
2 соединительные точки посередине. Подсоедините правую
сторону створки к штоку. Зацепите левую сторону заслонка
за крючок.
4 Установив воздушный фильтр, верните лицевую панель на
место и закройте ее.
8.4.2 Как закрыть сервисную крышку
1 Установите сервисную крышку в исходное положение на
блоке.
2 Закрепите сервисную крышку 1 винтом.
