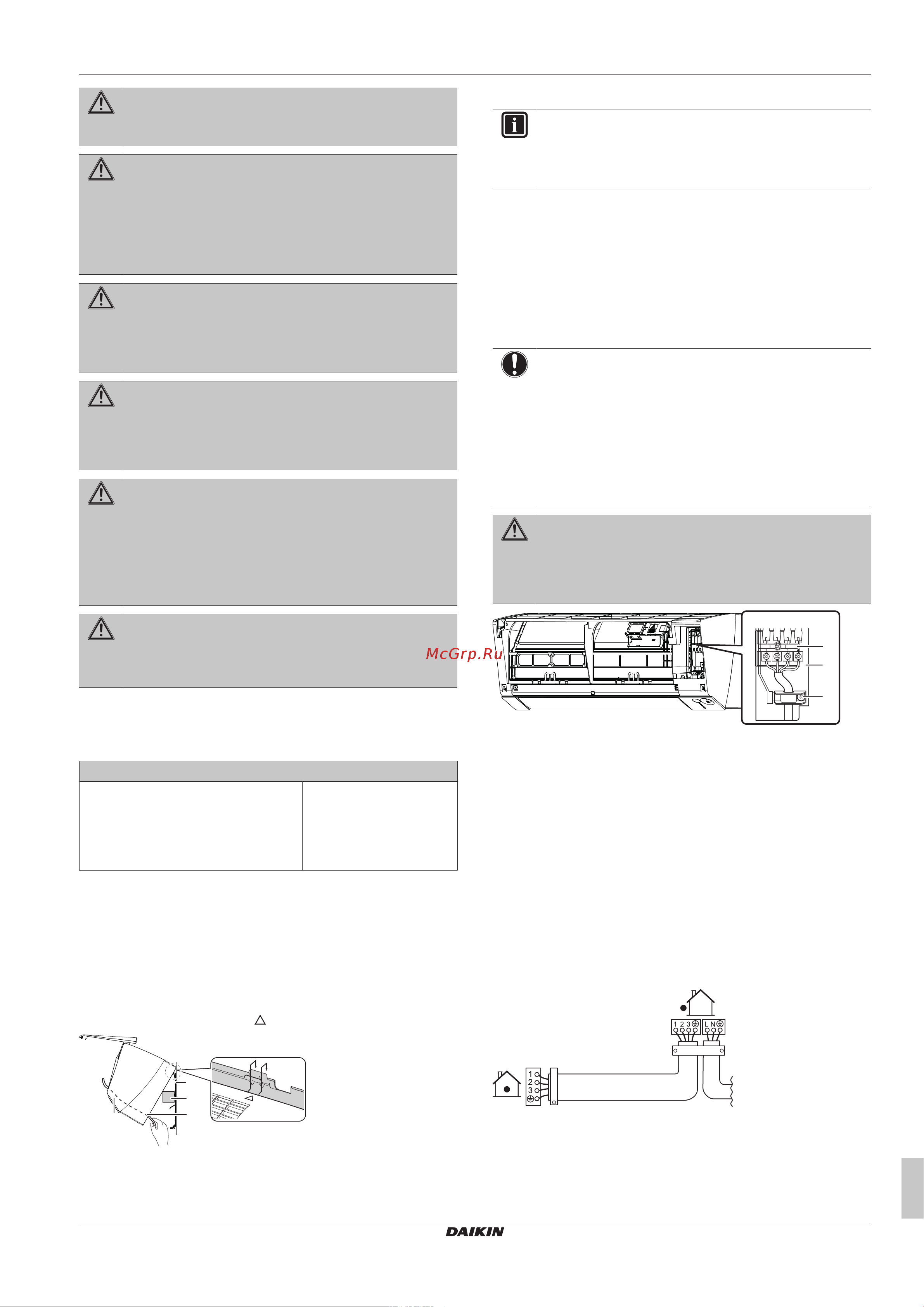

7 Подключение электрооборудования
Руководство по монтажу
9
CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
3P482320-11R – 2020.06
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
7.1 Характеристики стандартных
компонентов электропроводки
Элемент
Соединительный кабель
(внутренний↔наружный блоки)
Минимальное сечение 4-
жильного кабеля под
напряжение 220~240В
составляет 1,5~2,5мм²
H05RN-F (60245 IEC 57)
7.2 Подключение электропроводки к
внутреннему блоку
Электромонтажные работы следует выполнять в соответствии с
инструкцией по монтажу и местными нормативами,
регламентирующими прокладку электропроводки.
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
d
c
b
a
a Монтажная пластина (входит в комплект
принадлежностей)
b Упаковочный материал
c Соединительный кабель
d Направляющая проводки
ИНФОРМАЦИЯ
Используйте упаковочный материал в качестве опоры
для блока.
2 Откройте переднюю панель, а затем – сервисную крышку.
См. параграф «5.2Открывание внутреннего блока» [45].
3 Пропустив соединительный кабель от наружного блока
через сквозное отверстие в стене, проложите его через
заднюю панель и переднюю часть внутреннего блока.
Внимание! если концы соединительного кабеля были заранее
очищены, оберните их изоляционной лентой.
4 Загните конец кабеля вверх.
ПРИМЕЧАНИЕ
▪ Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
▪ Чтобы избежать электромагнитных помех,
расстояние между ними должно ВСЕГДА
составлять не менее 50мм.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
a
b
c
a Клеммная колодка
b Распределительная коробка
c Кабельная стяжка
5 Уберите изоляцию с концов проводов примерно на 15мм.
6 Цвета проводов должны соответствовать номерам клемм
на клеммных колодках внутреннего блока. Прочно
закрепите провода винтами на соответствующих клеммах.
7 Подсоедините провод заземления к соответствующей
клемме.
8 Прочно закрепите провода клеммными винтами.
9 Потяните провода, чтобы убедиться в прочности их
соединения, а затем закрепите их фиксатором.
10 Расположите провода так, чтобы сервисная крышка
крепилась надежно. Закройте сервисную крышку.
