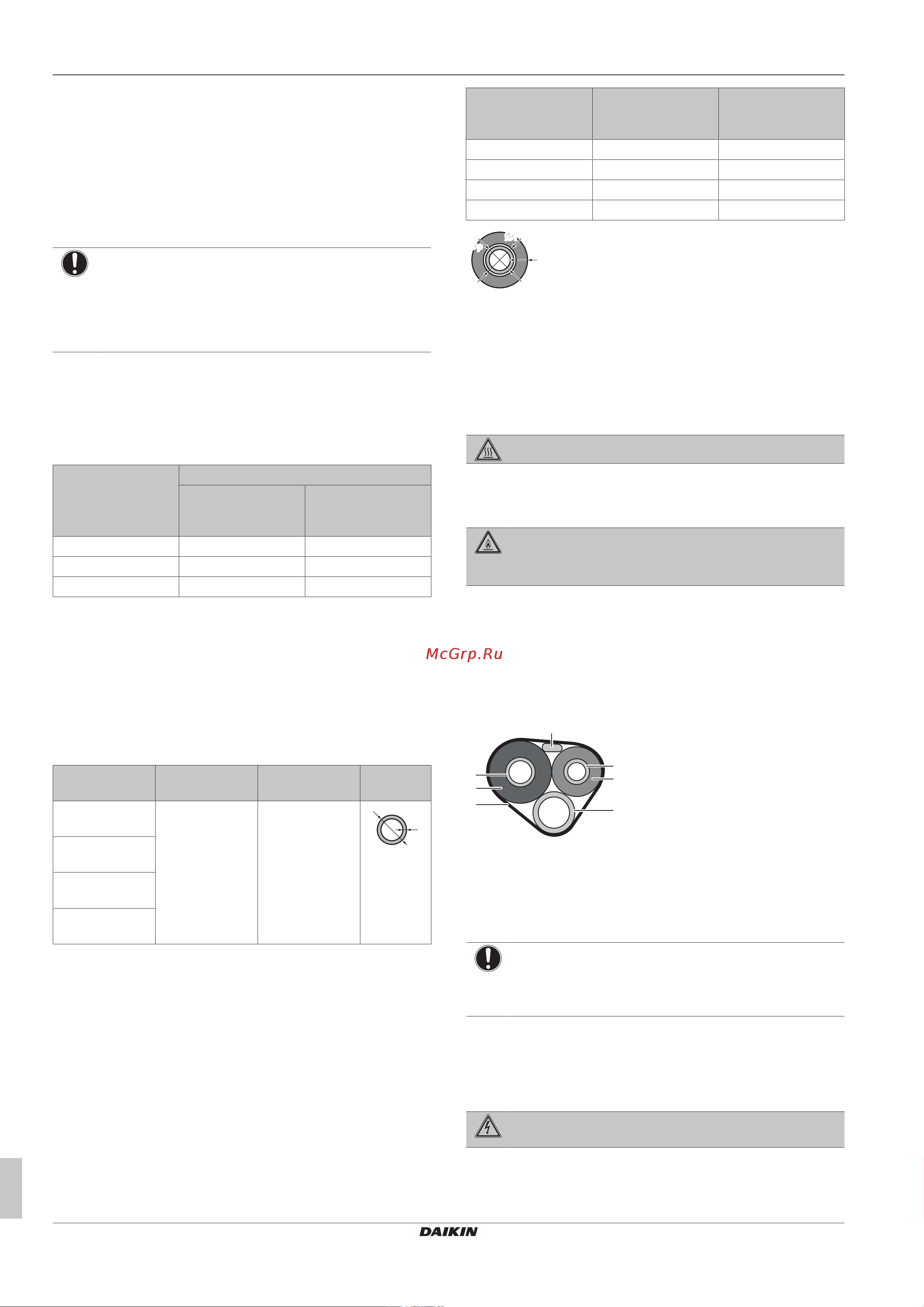

6 Монтаж трубопроводов
Руководство по монтажу
8
CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
3P482320-11R – 2020.06
6 Монтаж трубопроводов
6.1 Подготовка трубопровода
хладагента
6.1.1 Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
Классификация Наружный диаметр трубок (мм)
Трубопровод
жидкого
хладагента
Трубопровод
газообразного
хладагента
15~42 Ø6,4 Ø9,5
50~60 Ø6,4 Ø12,7
71 Ø6,4 Ø15,9
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8
дюйма)
12,7мм (1/2
дюйма)
15,9мм (5/8
дюйма)
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
6.1.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубки (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм ≥10мм
9,5мм (3/8") 10~14мм ≥13мм
12,7мм (1/2") 14~16мм ≥13мм
15,9мм (5/8") 16~20мм ≥13мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
6.2 Соединение труб трубопровода
хладагента
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
6.2.1 Соединение трубопровода хладагента
с внутренним агрегатом
ПРЕДУПРЕЖДЕНИЕ: СЛАБО
ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
▪ Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
1 Трубопровод хладагента подсоединяется к блоку с
помощью соединений с накидными гайками.
2 Изоляция трубопровода хладагента, соединительного
кабеля и сливного шланга внутреннего блока выполняется
в следующем порядке:
c
a
b
f
d
g
e
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Трубопровод жидкого хладагента
e Изоляция трубопровода жидкого хладагента
f Отделочная лента
g Сливной шланг
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
7 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
