6-20
7

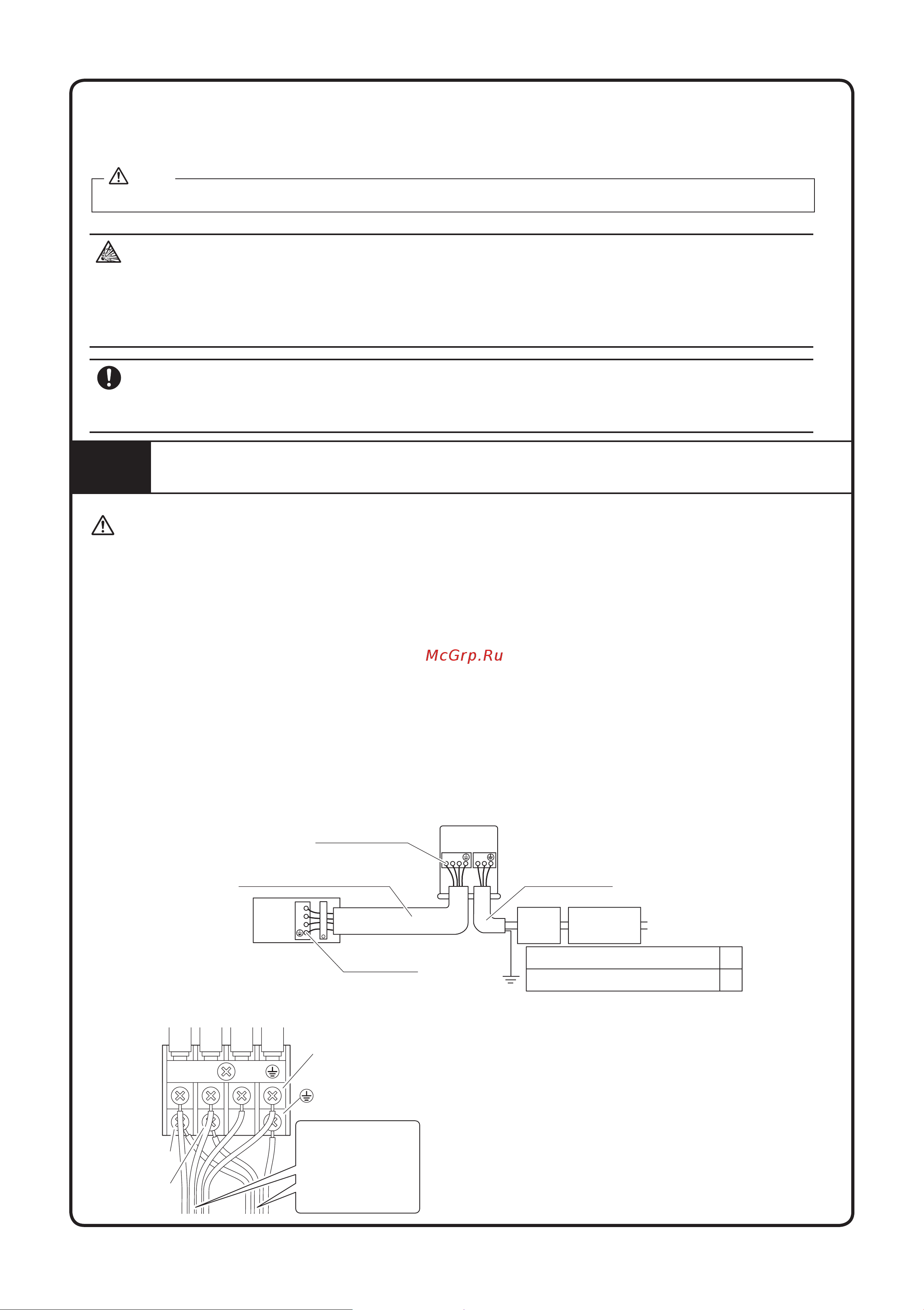

KABLOLAMA
UYARI
• Aşırı ısınmaya, elektrik çarpmasına veya yangına neden olabileceği için kılavuzlu teller, uzatma kabloları veya
starburst bağlantıları kullanmayın.
• Yerel olarak satın alınmış elektrikli parçaları ürünün içinde kullanmayın. (Tahliye pompası vs. için terminal bloğundan
güvü dağıtmayın.) Böyle yapmak elektrik çarpmasına veya yangına neden olabilir.
• Bir topraklama sızıntısı devre kesici kurduğunuzdan emin olun. (Yüksek harmonikleri taşıyabilecek bir tane).
(Bu ünite bir invertör kullanmaktadır. Bu nedenle topraklama sızıntısı devre kesicisinin arızalanmasını önlemek için
daha yüksek harmoniği kaldırma kapasitesine sahip bir toprak sızıntısı devre kesici kullanılmalıdır.)
• Bağlantı noktası açıklıkları arasındaki mesafe en az 3mm (1/8 inç) olan bir tüm kutuplu bağlantı kesme türü devre
kesiciyi kullanın.
• Kablolama işlerini yaparken kablo borusunu çekmemeye dikkat edin.
• İç mekan ünitesinin güç kablosuna dokunmayın. Böyle yapmak elektrik çarpmasına veya yangına neden olabilir.
• Tüm iş tamamlanana kadar devre kesiciyi açmayın.
1) Kablonun yalıtımını soyun (20mm).
2) İç mekan ve dış mekan üniteleri arasındaki ünite içi kabloları bağlayın, böylece terminal sayıları eşleşir. Terminal
vidalarını güvenli bir şekilde sıkın. Vidaları sıkmak için düz başlı bir tornavidaa kullanılması önerilir.
Vidalar terminal bloku ile paketlenir.
1
2
3
123
L N
1
2
3
Kabloları terminal
vidalarıyla sıkıca sabitleyin.
Güç kaynağı kablosu
3-çekirdekli 2,5 mm
2
veya daha
fazla 60245 IEC 57 H05RN
Güç Kaynağı
50Hz 220-240V
Devre
Kesici
Topraklama
sızıntısı devre
kesici
ARXC20/25/35**
16A
20A
ARXC50/60/71*
Ünite arası kablo 4 - çekirdekli 1,5 mm
2
veya daha fazla 60245 IEC 57 H05RN
Kabloları terminal
vidalarıyla sıkıca sabitleyin.
Topraklama
Güç kaynağı
terminal bloku
L
N
Servis kapağı
ve kesme valfi
kapağının güvenli
bir şekilde uyacağı
şekilde kabloları
şekillendirin.
Zorla soğutma işlemi
İç mekan ünitesi ON/OFF düğmesini kullanarak
İç mekan ünitesinin ON/OFF düğmesine en az 5 sn boyunca basılı tutun. (İşlem başlayacaktır.)
• Zorla soğutma işlemi yaklaşık 15 dakika sonra otomatik olarak duracaktır.
İşlemi durdurmak için iç mekan ünitesinin ON/OFF düğmesine basın.
Sıvı kesme valfini durdurduktan sonra, gaz kesme valgini 3 dakika içinde kapatın ve snra zorla soğutma işlemini durdurun.
İKAZ
Aşağı pompalamak için
TEHLİKE: PATLAMA RİSKİ
Aşağı Pompalama - Soğutma maddesi sızıntısı. Sistemi aşağı pompalamak istiyorsanız ve soğutma maddesi devresinde
bir sızıntı varsa:
• Ünitenin otomatik aşağı pompalama işlevini kullanmayın, çünkü bu şekilde sistemdeki tüm soğutma maddesini dış
mekan ünitesine doldurabilirsiniz. Olası sonuç: Kompresöürn kendiliğinden yanması ve çalışan kompresöre hava gitmesi
nedeniyle kompresörün patlaması.
• Ünitenin kompresörünün çalışmasını gerektirmeyecek şekilde ayrı bir kurtarma sistemi kullanın.
NOT
Aşağı pompalama sırasında, soğutma maddesi borularını sökmeden önce kompresörü durdurun. Kompresör hala
çalışıyorsa ve kesme valfi aşağı pompalama sırasında açıksa hava sistemin içine emilir. Soğutma maddesi döngüsündeki
anormal basınç nedeniyle kompresör bozulabilir veya sistem zarar görebilir.
