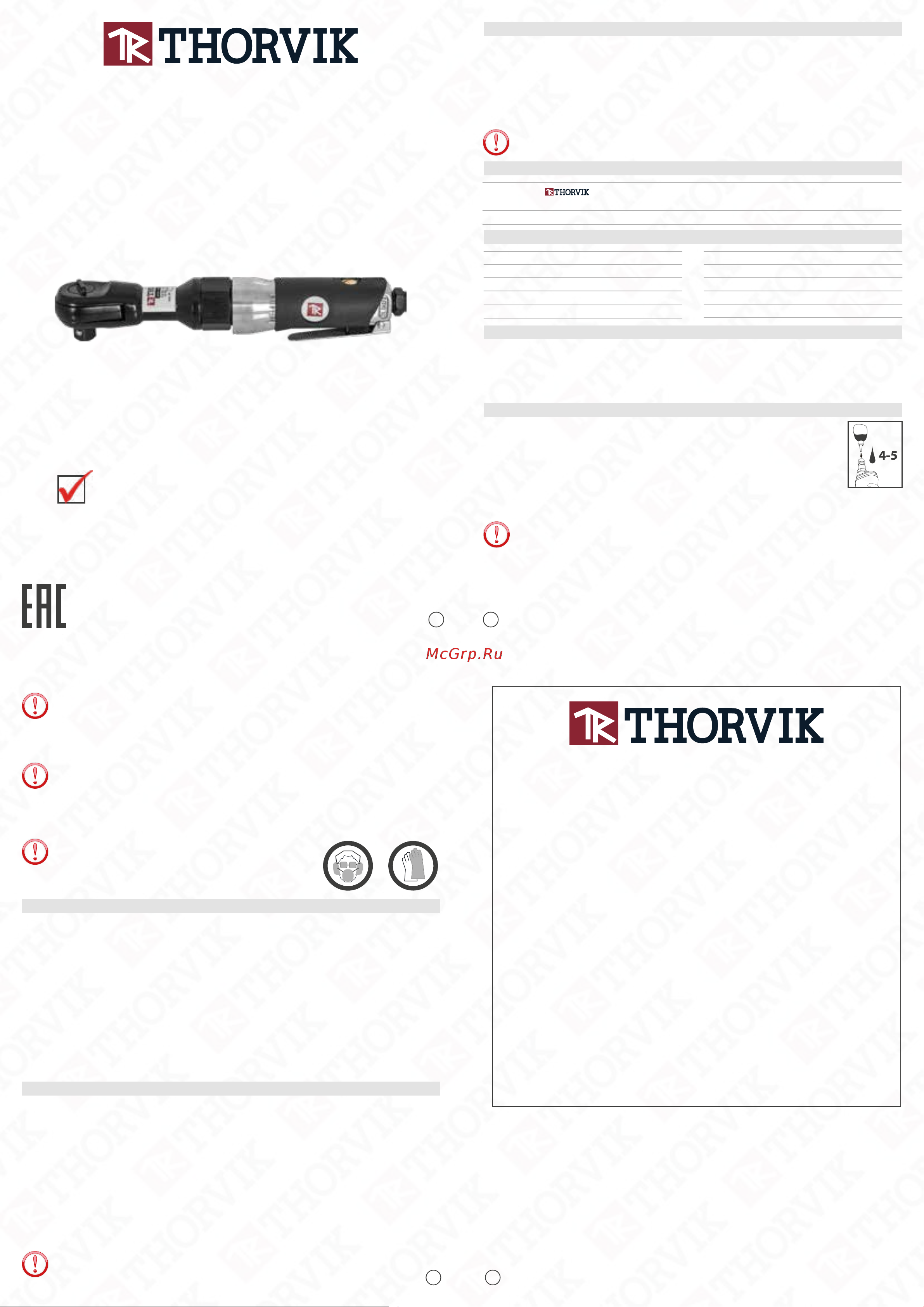

1
ПАСПОРТ
ТРЕЩОТКА ПНЕВМАТИЧЕСКАЯ
2
3
4
ГАРАНТИЙНЫЙ ТАЛОН
ТРЕЩОТКА ПНЕВМАТИЧЕСКАЯ
Артикул и наименование изделия__________________
Дата реализации____________________
Наименование торговой организации___________________________________
М.П.
Комплектация проверена, гарантийные условия понятны
Покупатель:_____________________________________
Продавец:_______________________________________
Производитель: «WUFU AIR TOOLS»,No.100 Fugang Road, Shangma Industrial Zone,
Shitang Town, Wenling City Zhejiang, China
«WUFU AIR TOOLS»,100 Фуганг Роад, Шангма Индастриал Зон,
Шитанг Таун, Венлинг Сити, Чжецзян, КНР
Импортер: ООО «ИНСТРУМ», 125438, город Москва,
улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978
ARW1261 Трещотка пневматическая 1/2"DR, 150 об/мин, 61 Нм
1. Общие сведения и назначение
Пневматические трещотки THORVIK
®
предназначены для выполнения слесарно-монтаж-
ных работ с крепежом различного профиля, в мастерских, оборудованных воздушной
магистралью с давлением воздуха не ниже 6 атм. или компрессором, такой же мощности
и соответствующей производительностью, в температурном диапазоне от -20°С до +50°С,
персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники
безопасности, условиями эксплуатации и навыками работы с пневмомеханическим инстру-
ментом.
Для нормальной работы пневматического инструмента THORVIK
®
, воздушная магистраль должна
быть снабжена осушителем воздуха, фильтром-влагоотделителем и лубрикатором.
2. Спецификация
52201
Код
№
Наименование
ARW1261
Трещотка пневматическая 1/2"DR, 150 об/мин, 61 Нм
....
3. Технические характеристики
Присоединительный квадрат, дюйм
Частота свободного вращения, об/мин.
Крутящий момент, max, Нм
1/2
150
61
Давление в магистрали, max, атм. 6.3
Расход воздуха, средний, л.
141
Диаметр шланга, мм
Штуцер подключения, дюйм
Размер (длина), мм
10
1/4
262
Вес, кг 1.19
Механизм привода Храповый
4. Комплектация
4.1 Трещотка пневматическая............................................................................1 шт.
4.2 Штуцер быстросъемного соединения 1/4’’DR.............................................1 шт.
4.3 Краткая инструкция на русском языке.........................................................1 шт.
4.4 Гарантийный талон .......................................................................................1 шт.
5.
Инструкция по эксплуатации
Перед началом работы необходимо прикрутить штуцер для последующего
присоединения к пневмомагистрали и произвести смазку изделия, для этого
нанесите 4-5 капель во внутрь изделия через штуцер подачи воздуха.
Продуйте соединительный шланг сильным напором воздуха для удаления
конденсата, подсоедините инструмент к воздушному шлангу, установите
нужное давление в магистрали на входе (не более 6,3 атм. (кгс/см²) при
включенном инструменте), при работе с шлангом, длинной более 8 м., давление в
магистрали можно увеличить.
Установите на привод выбранную оснастку. Установите нужное направление вращения
с помощью переключателя, расположенного на корпусе трещоточного механизма
инструмента.
Для работы с трещоткой используйте только сменные головки и насадки ударного типа с
соответствующим посадочным размером.
Переключатеnь направления вращения разрешается приводить в движение топько
в выключенном положении.
Используйте только специализированное лубрикаторное масло для пневматического инструмента
(напр. ТМ FillInn
®
FL103). Использование других видов масла может повлечь ухудшение рабочих
характеристик или поломку пневматической трещотки.
При работе обязательно использовать средства защиты органов
зрения и слуха. В случае работы с корродированным крепежом
рекомендуется использование защиты органов дыхания, а для
снижения воздействия вибрации на руки- перчатки с виброгасящим
эффектом.
По окончании работы, перекрыть давление в магистрали, снять оснастку, отсоединить
инструмент от шланга, очистить инструмент от загрязнений, произвести смазку частей
инструмента через штуцер подачи воздуха.
6.
Транспортировка и хранение
Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-
ствии с правилами перевозок, действующими для каждого вида транспорта.
Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом
не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-
ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах
должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения
во время движения.
Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного
хранения инструмента необходимо провести его консервацию: смазать тонким слоем
масла корпус, упаковать в штатную коробку.
Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С
и относительной влажности воздуха не более 80 % в месте, недоступном для детей.
Срок хранения не ограничен.
7.
Транспортировка и хранение
Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала
эксплуатации при условии соблюдения пользователем правил применения, обслуживания
и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на
материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-
тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-
смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил
эксплуатации, применения и хранения, выявленное гарантийными службами производи-
теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и
наличие механических повреждений, признаков самостоятельного ремонта или изменения
конструкции изделия дает право сервисной службе производителя на отказ от гарантийного
обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-
сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.
Ремонт и гарантийное обслуживание изделия производится только в сертифицированных
сервисных центрах THORVIK
®
.
Пусковая кнопка позволяет включать и выключать инструмент и не имеет фиксированного
включенного положения.
Не рекомендется, после достижения максимального крутящего момента, дозакручивать резьбовое
соединение пневматической трещоткой в ручном режиме. Данные действия могут привести к
поломке или снижению срока эксплуатации данного изделия.
