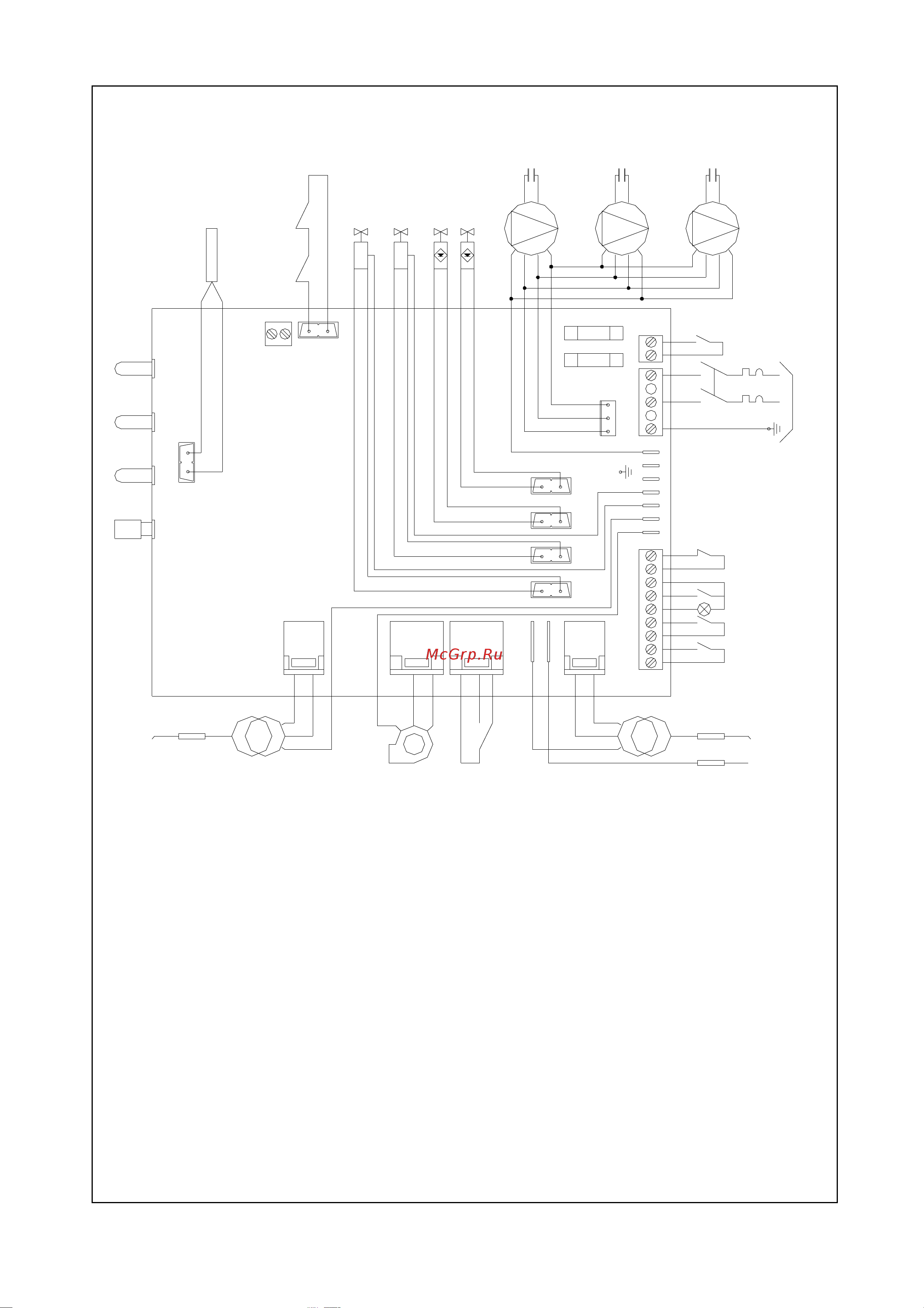

Воздухонагреватели типов 6-7
J9
EA2
IGN2
SE
RST
J10
LB
LF
LL
SND
HIGH
ALIMENTAZIONE ELETTRICA
MONOFASE 230V 50Hz
EF PA
NA
COMCOM
NC
ION
EA1
J4
J8
J17
J14
J11
J2
J16 J13 J18 J15
VM
IGN1
J7
TA
RSTR
MS
C
J1
J12
COMM
LOW
F2
F1
EVG1-I°
EVG2-II°
EVG2-I°
LM
TR
EVG1-II°
FAN 1
C
J5
IMT
J6
N L
SF
II°
I°
FAN 2 FAN 3
C
ПЕРЕЧЕНЬ КОМПОНЕНТОВ:
SND Датчик температуры
TR Аварийный термостат с автоматическим
перезапуском
LM Аварийный термостат с ручным
перезапуском
EVG1-I° Катушка газового электроклапана 1
EVG2-I° Катушка газового электроклапана 2
EVG1-II° Катушка модулятора газового
электроклапана 1
EVG2-II° Катушка модулятора газового
электроклапана 2
C Конденсатор винтового вентилятора
FAN 1 Винтовой электровентилятор
FAN 2 Винтовой электровентилятор
FAN 3 Винтовой электровентилятор (только на
типе 7)
F1-F2 Предохранители
LF Индикатор нормальной работы
LL Индикатор срабатывания тепловых защит
LB Индикатор блокировки оборудования
RST Кнопка перезапуска оборудования
EF Дымосос
PA Дифференциальный прессостат
IGN1 Запальный трансформатор 1
IGN2 Запальный трансформатор 2
EA1 Запальный электрод 1
EA2 Запальный электрод 2
ION Ионизационный электрод
SE Многофункциональная электросхема
IMT (*) Дифференциальный
электромагнитный выключатель
MS (*) Выключатель огнезащитной заслонки
(если установлена)
RSTR (*) Удаленное отображение и перезапуск
оборудования
TA (*) Комнатный термостат
VM (*) Выключатель летней вентиляции
SF (*) Переключатель работы ступеней
(*) Не входит в комплект поставки,
устанавливается Клиентом.
