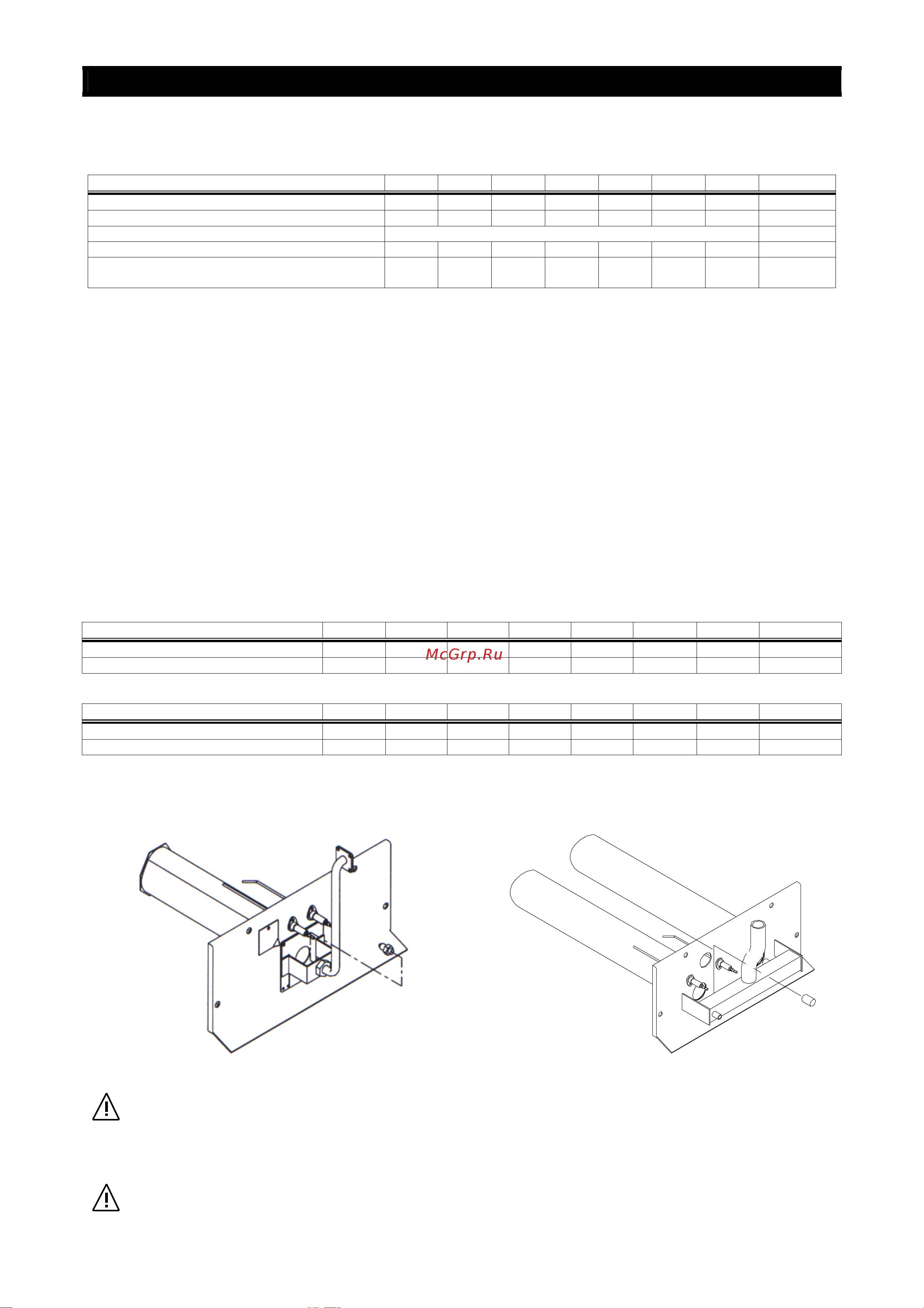

![Tecnoclima PA 46-2 [33/44] Перевод на другой газ](/views2/1784850/page33/bg21.png)
33
ПЕРЕВОД НА ДРУГОЙ ГАЗ
Воздухонагреватели поставляются подготовленными для работы на метане H (G20), с условиями работы,
обозначенными в таблице:
Метан H (G20)
ТИП
1
2
3
4
5
6
7
Кол-во форсунок 1 1 1 1 2 2 4 N°
Диаметр форсунок 3,10 410 480 555 500 540 450 мм/100
Давление питания газа 20 мБар
Давление газа на форсунках 12,0 13,0 13,0 13,0 10,0 13,0 10,5 мБар
Мин. давление на форсунках
(двухступенчатый - двухмощностный)
6,0 7,0 6,5 6,5 7,0 6,5 5,0 мБар
В комплект поставки воздухонагревателей входит комплект форсунок для перевода агрегата на другой газ.
Работы по переводу на другой газ должны осуществляться только Сервисным центром, либо авторизованным
персоналом производителя. Такие работы могут осуществляться также при уже установленной тепловой группе,
действуя описанным ниже образом.
ИНСТРУКЦИЯ ПО ПЕРЕВОДУ АГРЕГАТА С МЕТАНА G20 НА ПРОПАН G31 И БУТАН G30:
1. Замените форсунки
2. Отрегулируйте питающее давление газа на входе
3. Отрегулируйте давление газа на форсунках
4. Установите диафрагму первичного воздуха (если предусмотрена)
5. Замените клейкую этикетку с указанием используемого газа
6. Заполните таблицу в руководстве с соответствующими данными по переводу на другой газ.
ЗАМЕНА ФОРСУНОК:
Чтобы заменить форсунки:
Открутите метановые форсунки и замените их на соответствующие форсунки для сжиженного газа, следуя данным,
обозначенным в таблице:
Пропан (G31)
ТИП
1
2
3
4
5
6
7
Кол-во форсунок 1 1 1 1 2 2 4 N°
Диаметр форсунок 190 250 280 335 285 320 255 мм/100
Бутан (G30)
ТИП
1
2
3
4
5
6
7
Кол-во форсунок 1 1 1 1 2 2 4 N°
Диаметр форсунок 190 250 280 335 285 320 255 мм/100
Замена форсунок на моделях с одной трубкой горелки
(типы 1-2-3-4-6)
Замена форсунок на моделях с двумя трубками
горелки (типы 5-7)
Рекомендуется обратить особенное внимание
на диаметр отверстия, которое спроектировано
точно под размер форсунки и не должно
меняться.
Рекомендуется обратить особенное внимание
на крепление, которым фиксируются форсунки
для того, чтобы гарантировать полную
герметичность газового контура. Герметичность
в любом случае должна быть проверена при
первом запуске. На версиях, где предполагается
использование алюминиевого уплотнения (типы
5 и 7) уплотнение вложено в набор для
перевода на другой газ и его необходимо
заменить.
