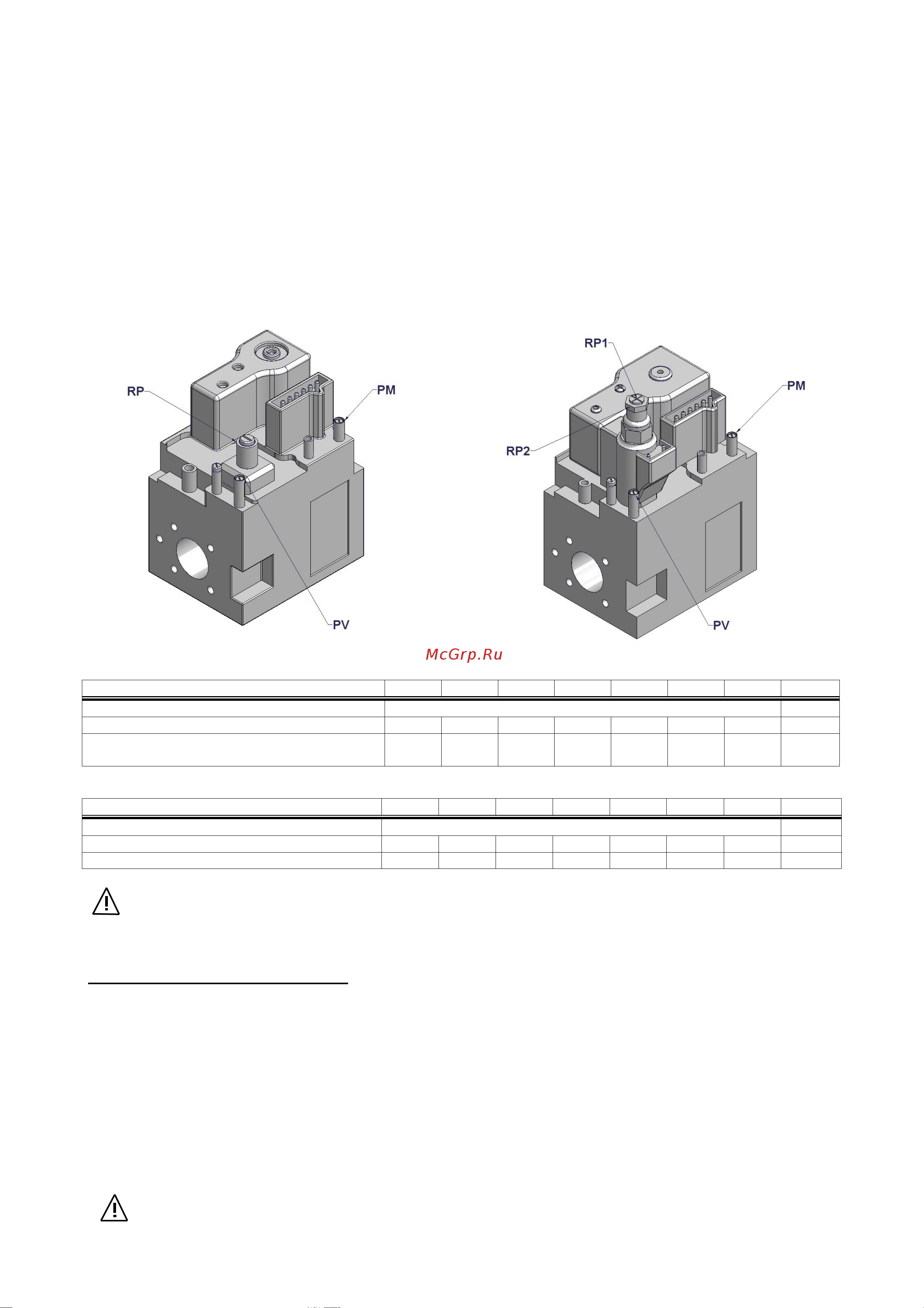

РЕГУЛИРОВКА ДАВЛЕНИЯ ПИТАНИЯ ГАЗА
Для регулировки давления газа на входе:
•
Подключите
манометр
к
соединению
замера
давления
перед
регулятором
давления
(
PM
)
•
Отрегулируйте
давление
газа
регулятором
давления
(
не
входит
в
комплект
поставки
),
установленным
перед
входом
газовой
линии
в
агрегат
,
согласно
параметрам
,
обозначенным
в
следующих
таблицах
:
Для регулировки давления газа на форсунках:
•
Подключите
манометр
к
соединению
замера
давления
после
регулятора
давления
газа
(
PV
))
•
Отрегулируйте
давление
газа
,
посредством
регулятора
давления
на
электромагнитном
клапане
согласно
параметрам
,
обозначенным
в
следующих
таблицах
:
ОДНОСТУПЕНЧ
АТАЯ ВЕРСИЯ
ДВУХСТУПЕНЧАТЫЕ
–
ДВУХМОЩНОСТНЫЕ
ВЕРСИИ
Пропан (G31)
ТИП
1
2
3
4
5
6
7
Питающее
давление
газа
на
входе
37
мБар
Макс
.
давление
на
форсунках
35,5 35,0 35,5 35,5 34,5 35,5 34,5
мБар
Мин
.
давление
на
форсунках
(двухступенчатая - двухмощностная)
17,0 18,0 18,5 18,0 18,0 18,0 18,5
мБар
Бутан (G30)
ТИП
1
2
3
4
5
6
7
Питающее
давление
газа
на
входе
30
мБар
Макс
.
давление
на
форсунках
29,5 29,0 29,0 28,5 29,0 29,0 28,5
мБар
(
двухступенчатая
-
двухмощностная
)
16,0 16,5 16,5 16,5 16,5 16,5 16,5
мБар
Чтобы
избежать
неполадок
на
группе
газовых
электроклапанов
,
необходимо
,
чтобы
давление
питание
газа
не
превышало
60
мБар
.
ОДНОСТУПЕНЧАТЫЕ ВЕРСИИ
Регулировка давления газа: пропан G31 и бутан G30:
При
работе
на
газах
пропан
G31
и
бутан
G30
элемент
регулирования
давления
газа
электромагнитного
клапана
должен
быть
исключен
.
В
таком
режиме
расход
горючего
и
,
следовательно
,
тепловая
мощность
зависят
только
от
давления
газа
на
входе
и
диаметра
установленных
форсунок
.
Чтобы
исключить
элемент
регулирования
газового
электромагнитного
клапана
во
время
работы
агрегата
необходимо
действовать
следующим
образом
:
•
Снимите
пластмассовый
колпачок
•
Закрутите
до
упора
винт
RP
•
Наденьте
пластмассовый
колпачок
и
опломбируйте
краской
На агрегатах с двумя газовыми клапанами регулировку давления газа на форсунках необходимо
выполнять отдельно на каждом газовом клапанном блоке.
