35
ДВУХСТУПЕНЧАТЫЕ-ДВУХМОЩНОСТНЫЕ ВЕРСИИ
Регулировка давления газа на форсунках на макс. стадии на пропане G31 и бутане G30:
Когда агрегат работает на максимальной стадии
элемент регулирования давления газа
электромагнитного клапана должен быть исключен. В
таком режиме расход горючего и, следовательно,
тепловая мощность зависят только от давления газа на
входе и диаметра установленных форсунок.
Чтобы исключить элемент регулирования газового
электромагнитного клапана, перейдите на макс. стадию
(контакт SF замкнут) и регулируйте винты RP как
обозначено на рисунке выше:
• Снимите пластмассовый колпачок
• Удерживайте регулировочный винт мин. стадии
RP1 (крестовой отверткой) и закрутите до упора
шестиугольный регулировочный винт RP2.
• Наденьте пластмассовый колпачок и опломбируйте
краской
Регулировка давления газа на форсунках на мин. стадии на пропане G31 и бутане G30:
Когда агрегат работает на минимальной стадии
элемент регулирования давления газа
электромагнитного клапана должен быть
задействован. В таком режиме расход горючего и,
следовательно, тепловая мощность зависят только от
давления газа и диаметра установленных форсунок.
Чтобы отрегулировать регулировочный клапан
перейдите на мин. стадию (контакт SF разомкнут) и
регулируйте винтом RP1 регулируя давление по
характеристикам, обозначенным в таблицах на
предыдущей странице.
• Снимите пластмассовый колпачок
• Регулируйте давление винтом RP1. Поворачивая
винт по часовой стрелке, давление увеличивается,
поворачивая винт против часовой стрелки
давление уменьшается.
• Наденьте пластмассовый колпачок и опломбируйте
краской
На агрегатах с двумя газовыми клапанами необходимо выполнить регулировку давления газа на
форсунках раздельно на обоих клапанных блоках

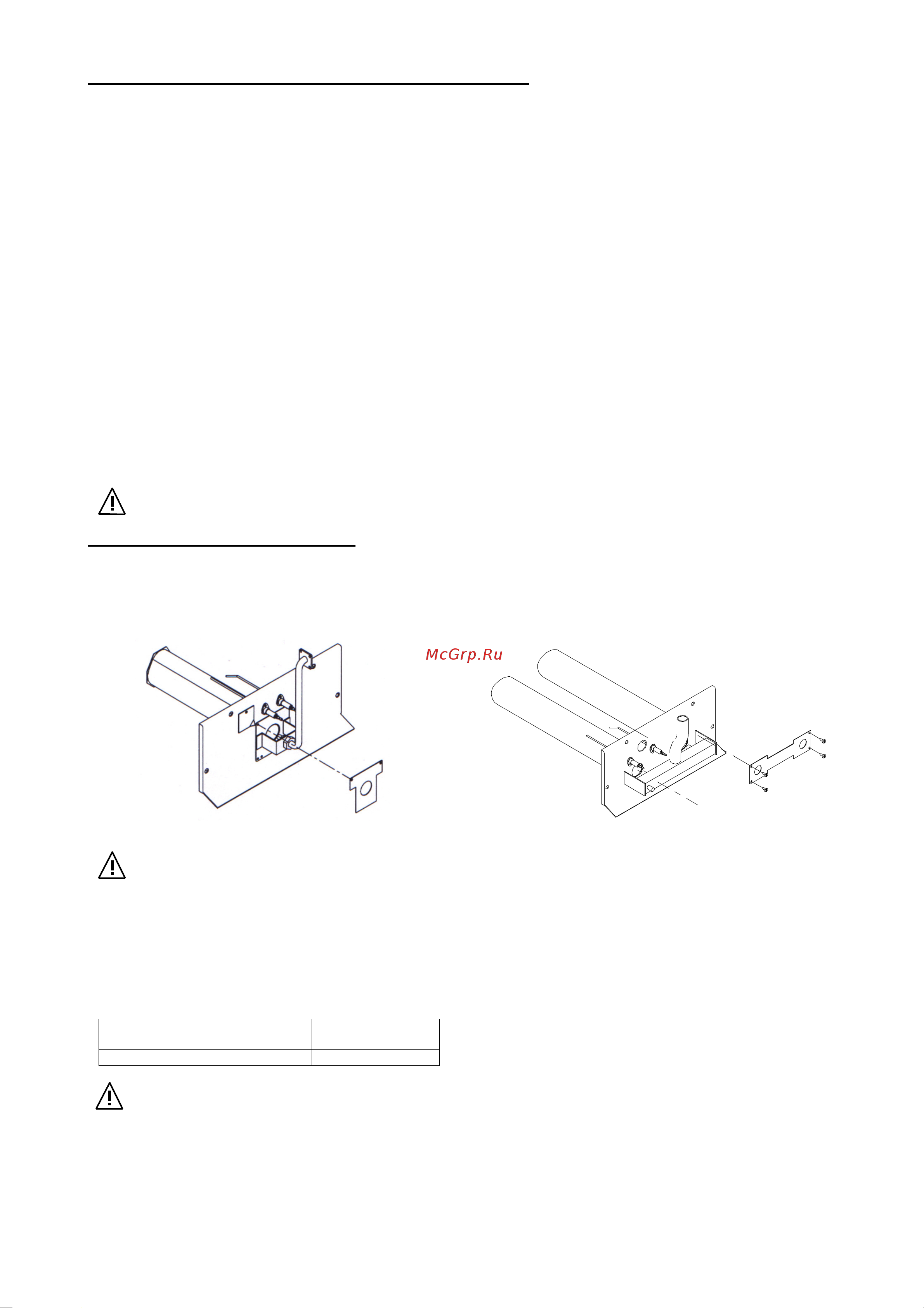

Монтаж первичной диафрагмы воздуха:
Агрегаты (за исключением типа 5, где она уже установлена) снабжены первичной диафрагмой воздуха, которая
устанавливается согласно изображению:
Монтаж первичной диафрагмы воздуха с одной
трубкой горелки (типы 1-2-3-4-6)
Монтаж первичной диафрагмы воздуха с двумя
трубками горелки (тип 7).
Диафрагма первичного воздуха устанавливается только для эксплуатации на газах пропан G31 и бутан
G30. В случае использования метана G20 диафрагма обязательно должна быть снята.
Наклейка с указанием используемого газа:
В комплекте с набором замены газа, поставляется
наклейка, которая при окончательной замене газа
наклеивается поверх фабричной этикетки. Необходимо
наклеить новую наклейку полностью закрыв старую,
чтобы исключить любые сомнения в эксплуатационном
режиме воздухонагревателя.
Таблица данных по замене газа:
После перевода на другой газ необходимо заполнить таблицу:
Дата замены газа
Тип газа после перевода G31 G30
Выполнил:
Печать и подпись уполномоченного лица
___ ____ ______ _______ ____ ______ _
ВНИМАНИЕ!
Рекомендуется обратить особенное внимание на
диаметр отверстия монтируемых форсунок и
проверить, чтобы давление газа на горелке,
определяемое на присоединении замера давления,
расположенного на коллекторе, соответствовало
указанному на табличке. После выполнения замены
поменяйте наклейку на коллекторе на прилагаемую в
наборе замены газа.
Опечатывайте регулятор давления после каждой
выполненной регулировки.
