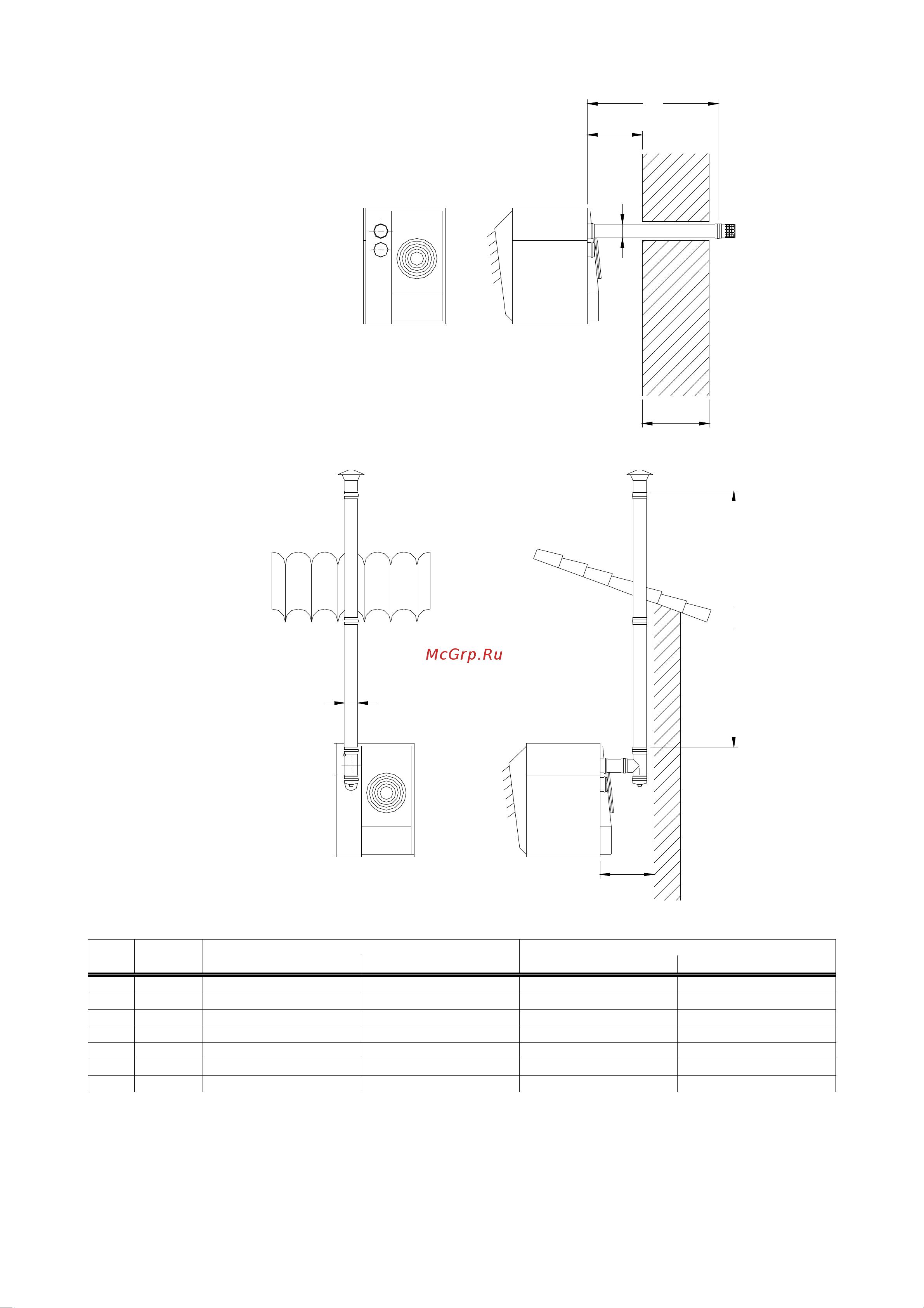

СХЕМА УСТАНОВКИ С ДЫМООТВОДНЫМ КАНАЛОМ ЧЕРЕЗ СТЕНУ ИЛИ КРЫШУ И ЗАБОРОМ
ВОЗДУХА ГОРЕНИЯ ИЗ ПОМЕЩЕНИЯ
ТАБЛИЦА ОГРАНИЧЕНИЯ ДЛИН ДЫМООТВОДНЫХ КАНАЛОВ:
ТИП ЕД.ИЗМ.
ДЫМООТВОД ЧЕРЕЗ СТЕНУ
ДЫМООТВОД ЧЕРЕЗ КРЫШУ
L1
МИН
.
L1
МАКС
.
L2
МИН
.
L2
МАКС
.
1
м 1,00 5,00 1,00 10,00
2
м
1,00 5,00 1,00 10,00
3
м
1,00 5,00 1,00 10,00
4
м
1,00 5,00 1,00 10,00
5
м
1,00 5,00 1,00 10,00
6
м
1,00 5,00 1,00 10,00
7
м
1,00 5,00 1,00 10,00
• При установке дымоотводных каналов и каналов забора воздуха горения необходимо использовать только
аксессуары, поставляемые производителем воздухонагревателя.
• Для предотвращения возврата конденсата из дымохода в воздухонагреватель необходимо, чтобы отвод
конденсата находился в самой низкой точке дымоотводного канала.
• Каждое колено соответствует примерно
0,8 – 1,0 м прямого отрезка.
• Необходимо предусмотреть вентиляционное отверстие в соответствии с действующими нормами.
L2
Ø100
MIN. 400
L1
MAX 500
Ø100
MIN 400
