ПОЛОЖЕНИЕ ЗАПАЛЬНОГО И ИОНИЗАЦИОНННОГО ЭЛЕКТРОДОВ
Для
правильного
включения
и
работы
агрегата
очень
важно
проверять
правильное
положение
запального
и
ионизационнного
электродов
.
В
частности
необходимо
,
чтобы
электрический
разряд
происходил
на
расстоянии
3-4
мм
от
отверстий
трубки
горелки
.
•
••
• ЧИСТКА ТЕПЛООБМЕННИКА
Чистка теплообменника должна производиться только специально подготовленным персоналом и
является операцией, регламентированной специальными нормами. В любом случае рекомендуется
производить чистку теплообменника как минимум один раз в год перед началом зимнего сезона. При
чистке следует придерживаться следующих рекомендаций:

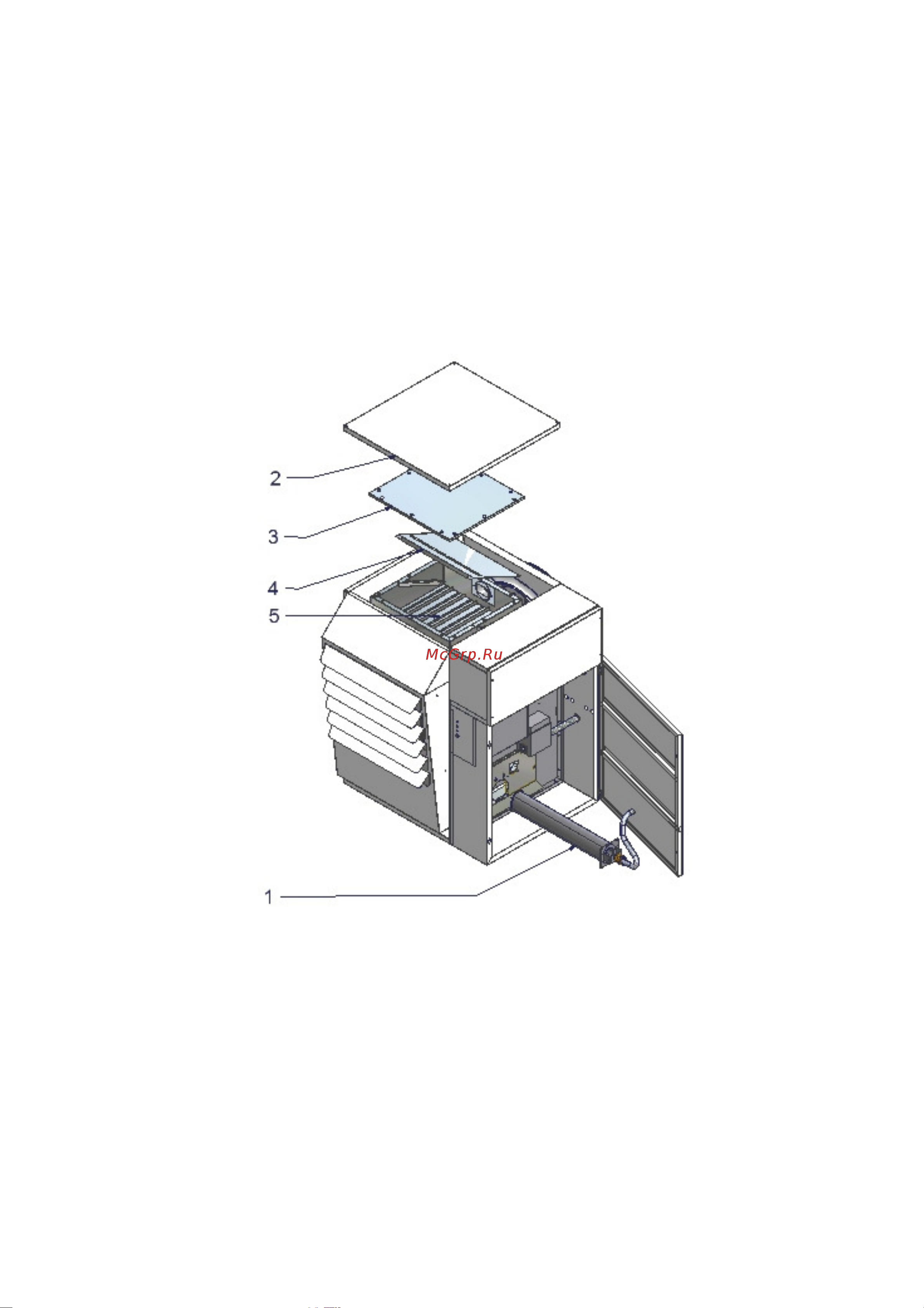

3-4-5-6-7
•
Достаньте
горелку
из
секции
обслуживания
(1) предварительно
отключив
газовый
клапанный
блок
;
•
Снимите
верхнюю
панель
(2)
;
•
Снимите
инспекционный
люк
(3)
;
•
Снимите
нагнетательную
панель
(4)
;
•
Прочистите
ершиком
элементы
теплообмена
(5)
;
•
Удалите
пылесосом
сажу
из
камеры
сгорания
(5)
;
•
Прочистите
все
наружные
поверхности
теплообменника
;
•
Соберите
все
,
уделяя
внимание
герметичности
и
заменяя
прокладки
,
если
необходимо
.
