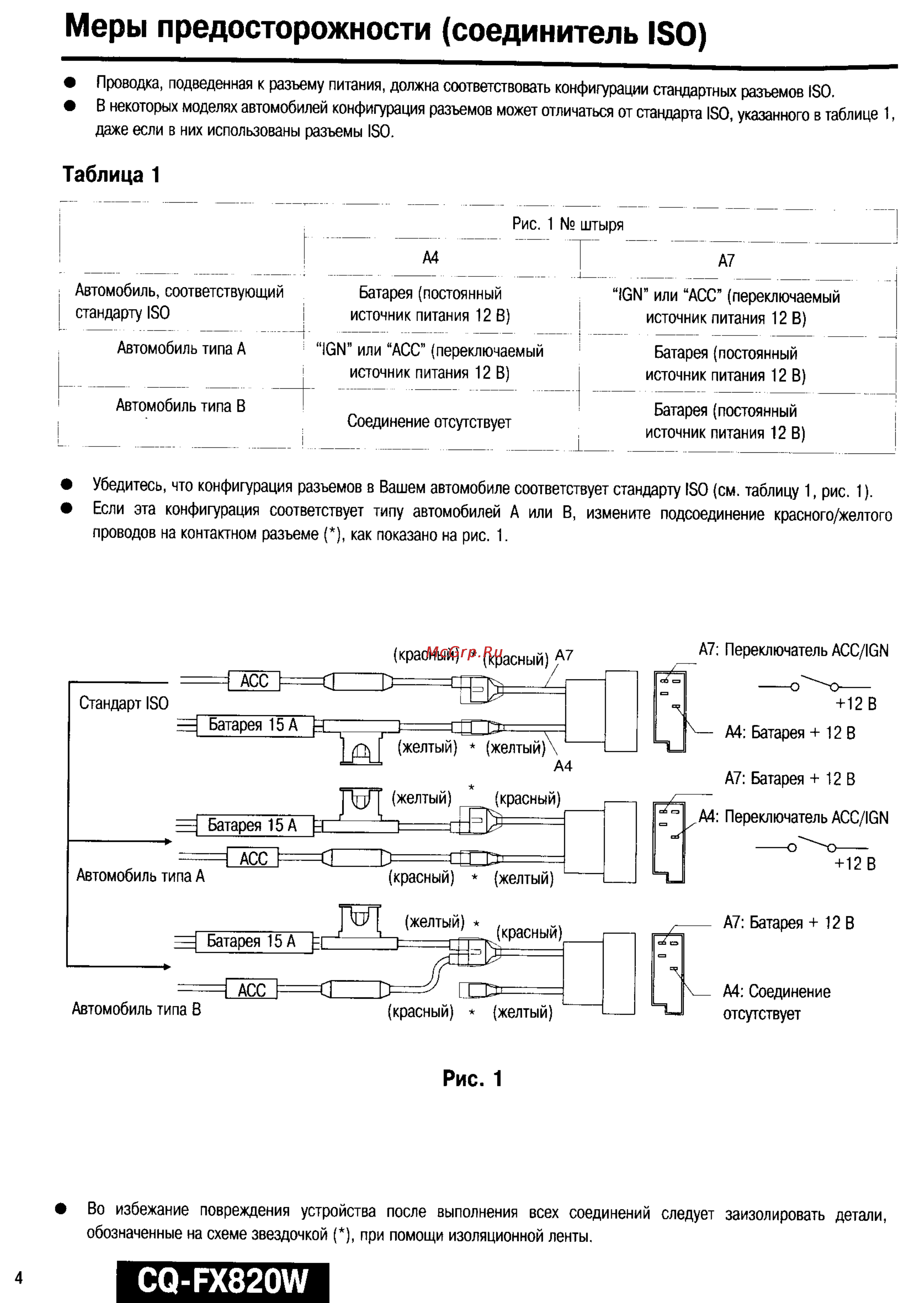

Меры предосторожности соединитель ISO Проводка подведенная к разъему питания должна соответствовать конфигурации стандартных разъемов SO В некоторых моделях автомобилей конфигурация разъемов может отличаться от стандарта ISO указанного в таблице 1 даже если в них использованы разъемы ISO Таблица 1 Рис 1 Ne штыря Автомобиль соответствующий стандарту ISO Автомобиль типа А А4 А7 Батарея постоянный IGN или АСС переключаемый источник питания 12 В источник питания 12 В IGN или АСС переключаемый Батарея постоянный источник питания 12 В источник питания 12 В Автомобиль типа В Батарея постоянный Соединение отсутствует источник питания 12 В _ ____ 1_________ Убедитесь что конфигурация разъемов в Вашем автомобиле соответствует стандарту 150 см таблицу 1 рис 1 Если эта конфигурация соответствует типу автомобилей А или В измените подсоединение красного желтого проводов на контактном разъеме как показано на рис 1 А7 Переключатель ACC IGN красный красный А7 ПСС1Стандарт ISO 12 В Батарея 15 А А4 Батарея 12 В желтый А4 А7 Батарея 12 В красный А4 Переключатель ACC IGN Батарея 15 А 4 АСС h Автомобиль типа А 12 В красный желтый А7 Батарея 12 В А4 Соединение отсутствует Рис 1 Во избежание повреждения устройства после выполнения всех соединений следует заизолировать детали обозначенные на схеме звездочкой при помощи изоляционной ленты 4 CQ FX820W
