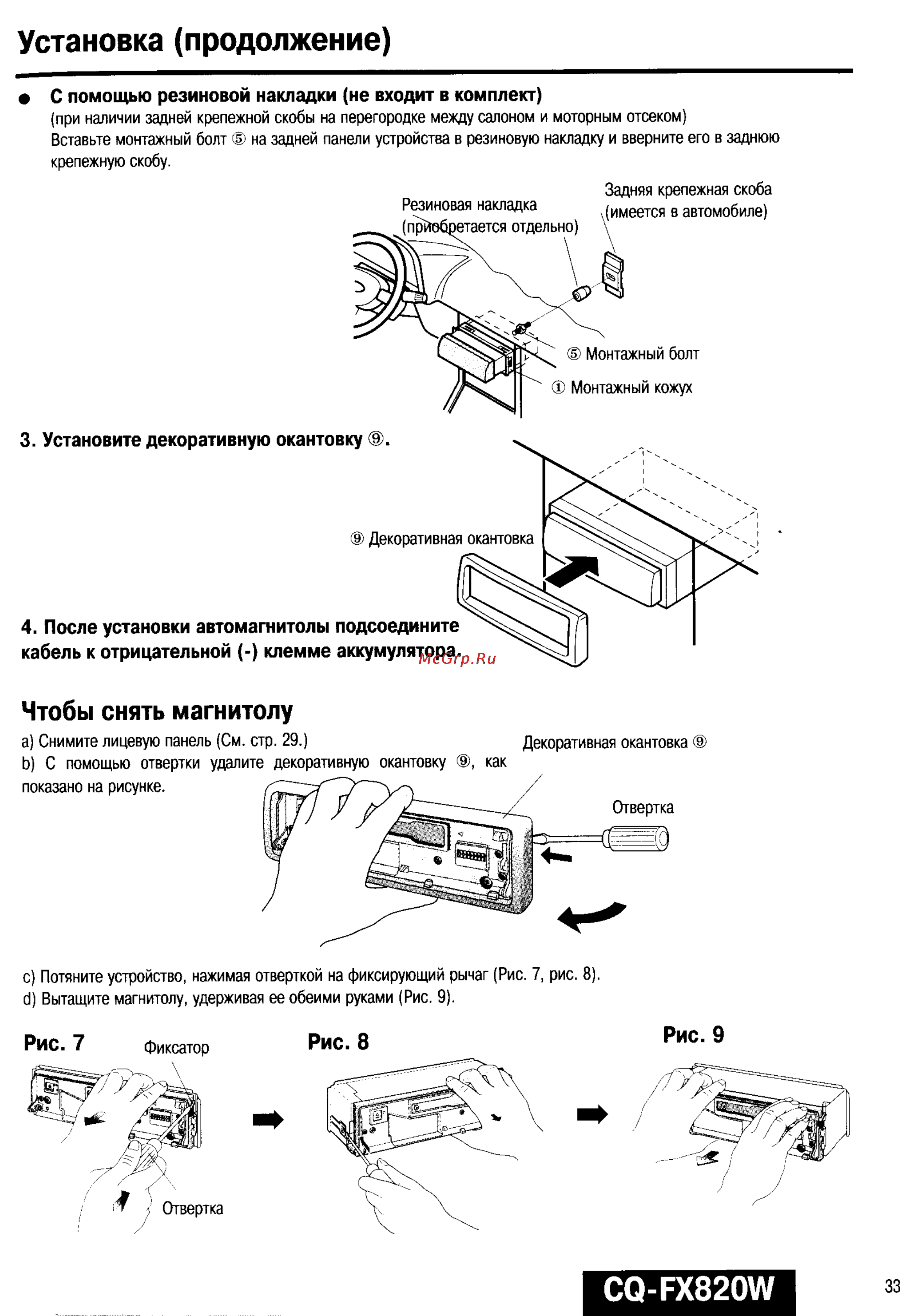

Установка продолжение С помощью резиновой накладки не входит в комплект при наличии задней крепежной скобы на перегородке между салоном и моторным отсеком Вставьте монтажный болт на задней панели устройства в резиновую накладку и вверните его в заднюю крепежную скобу Задняя крепежная скоба Чтобы снять магнитолу а Снимите лицевую панель См стр 29 Декоративная окантовка Ь С помощью отвертки удалите декоративную окантовку как показано на рисунке ХУ Отвертка 1 1 и 1 с Потяните устройство нажимая отверткой на фиксирующий рычаг Рис 7 рис 8 б Вытащите магнитолу удерживая ее обеими руками Рис 9 Рис 7 А 7 1 л Рис 9 Рис 8 Фиксатор г 1 А 7 Отвертка CQ FX820W 33
