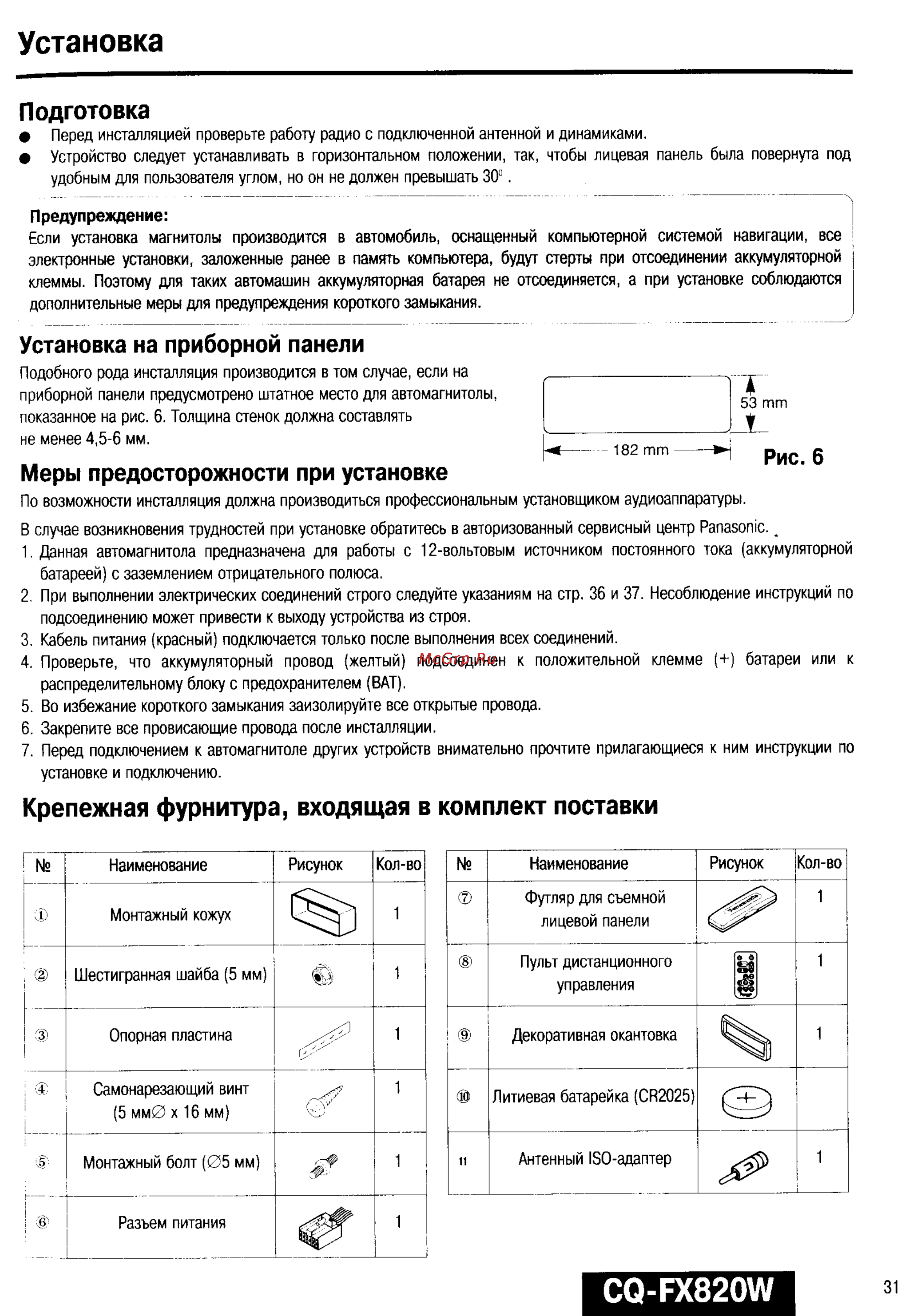

Установка Подготовка Перед инсталляцией проверьте работу радио с подключенной антенной и динамиками Устройство следует устанавливать в горизонтальном положении так чтобы лицевая панель была повернута под удобным для пользователя углом но он не должен превышать 30 Предупреждение Если установка магнитолы производится в автомобиль оснащенный компьютерной системой навигации все i электронные установки заложенные ранее в память компьютера будут стерты при отсоединении аккумуляторной клеммы Поэтому для таких автомашин аккумуляторная батарея не отсоединяется а при установке соблюдаются дополнительные меры для предупреждения короткого замыкания Установка на приборной панели Подобного рода инсталляция производится в том случае если на приборной панели предусмотрено штатное место для автомагнитолы показанное на рис 6 Толщина стенок должна составлять не менее 4 5 6 мм Меры предосторожности при установке По возможности инсталляция должна производиться профессиональным установщиком аудиоаппаратуры В случае возникновения трудностей при установке обратитесь в авторизованный сервисный центр Panasonic 1 Данная автомагнитола предназначена для работы с 12 вольтовым источником постоянного тока аккумуляторной батареей с заземлением отрицательного полюса 2 При выполнении электрических соединений строго следуйте указаниям на стр 36 и 37 Несоблюдение инструкций по подсоединению может привести к выходу устройства из строя 3 Кабель питания красный подключается только после выполнения всех соединений 4 Проверьте что аккумуляторный провод желтый подсоединен к положительной клемме батареи или к распределительному блоку с предохранителем ВАТ 5 Во избежание короткого замыкания заизолируйте все открытые провода 6 Закрепите все провисающие провода после инсталляции 7 Перед подключением к автомагнитоле других устройств внимательно прочтите прилагающиеся к ним инструкции по установке и подключению Крепежная фурнитура входящая в комплект поставки Наименование ф Монтажный кожух Рисунок Кол во Наименование Рисунок 1 Футляр для съемной Шестигранная шайба 5 мм 1 О лицевой панели Пульт дистанционного 1 3 Опорная пластина 1 4 Самонарезающий винт 1 Кол во управления Ie д 1 1 Декоративная окантовка 1 Литиевая батарейка СН2025 5 мм0 х 16 мм 5 Монтажный болт 05 мм 1 6 Разъем питания 1 и Антенный 150 адаптер CQ FX820W 1 31
