ЭЛЕКТРИЧЕСКАЯ ГАЗОНОКОСИЛКАFORTE TOOLS GMBH

FORTE TOOLS GMBH

8 9

ЭЛЕКТРИЧЕСКАЯ ГАЗОНОКОСИЛКА

МОДЕЛЬ GE-170 (РИС.2)

СБОРКА СКЛАДНОЙ РУКОЯТИ

СБОРКА ТРАВОСБОРНИКА

ВАЖНО!

Предупреждение! Во время скашивания травы следите за тем, чтобы двигатель работал без

перегрузки, особенно в тяжелых условиях эксплуатации.

При перегрузке частота вращения двигателя уменьшается, звук работы двигателя изменяется. В

таких случаях отпустите переключатель и увеличьте высоту реза. Несоблюдение этого требования

может привести к поломке устройства.

ПРИМЕЧАНИЕ. Для защиты двигателя используется предохранитель, срабатывающий при

заклинивании ножей или при перегрузке двигателя. При срабатывании предохранителя

остановите кошение и отсоедините газонокосилку от сети электропитания. Устраните источник

заклинивания и подождите несколько минут для сброса предохранителя. Затем продолжайте

кошение. Если газонокосилка снова выключается, увеличьте высоту реза, чтобы уменьшить

нагрузку на двигатель.

ПРИМЕЧАНИЕ. При частых заклинивания газонокосилки двигатель быстро нагревается. При

перегреве двигателя срабатывает предохранитель, выключая электропитание газонокосилки. В

таком случае необходимо отсоединить газонокосилку от сети электропитания и дождаться ее

полного охлаждения. Перед продолжением кошения необходимо подождать примерно 1 час.

Примечание. Все номера позиций, выделенные жирным шрифтом, относятся к рисунку на стр. 5.

Замена ножей

• Выключите газонокосилку и отсоедините ее от сети электропитания.

• Перед заменой ножа рекомендуется тщательно очистить нижнюю поверхность устройства.

• При замене ножей всегда используйте рабочие перчатки. Обратите внимание на то, как

установлен нож. Крепко удерживая нож одной рукой, с помощью гаечного ключа выкрутите болт

крепления ножа (против часовой стрелки).

Снимите нож и тщательно очистите область вокруг вала.

• Чтобы установить новый нож, установите его на ведущий вал и убедитесь, что метка на ноже

находится на наружной стороне, а две шпильки на задней части вентилятора располагаются в двух

соответствующих отверстиях ножа. Затяните болт крепления ножа (по часовой стрелке). Не

затягивайте болт слишком сильно.

Перед использованием газонокосилки убедитесь, что нож установлен правильно.

1. Достаньте кронштейн травосборника и мешок для сбора отходов и закрепите мешок на

кронштейне.

2. Установка: Поднимите заднюю крышку и подсоедините травосборник к задней части

газонокосилки. (Рис. 3A, 3B, 3A1, 3B1, 3C1)

2. Снятие: Поднимите заднюю крышку, снимите травосборник.

На верхней панели травосборник установлен индикатор уровня, показывающий, заполнен или пуст

травосборник:

- Индикатор уровня заполнен, если во время скашивания травосборник не заполнен. (Рис. 3E)

- Если травосборник заполнен, индикатор уменьшается; в таком случае немедленно прекратите

скашивание и опорожните травосборник. Убедитесь, что он чист и сетка не засорена. (Рис. 3D)

СБОРКА ТРАВОСБОРНИК

В газонокосилке можно задать три значения высоты

реза (25-35-55 мм). Для простого перемещения

газонокосилки задавайте для четырех колес одинаковый

уровень.

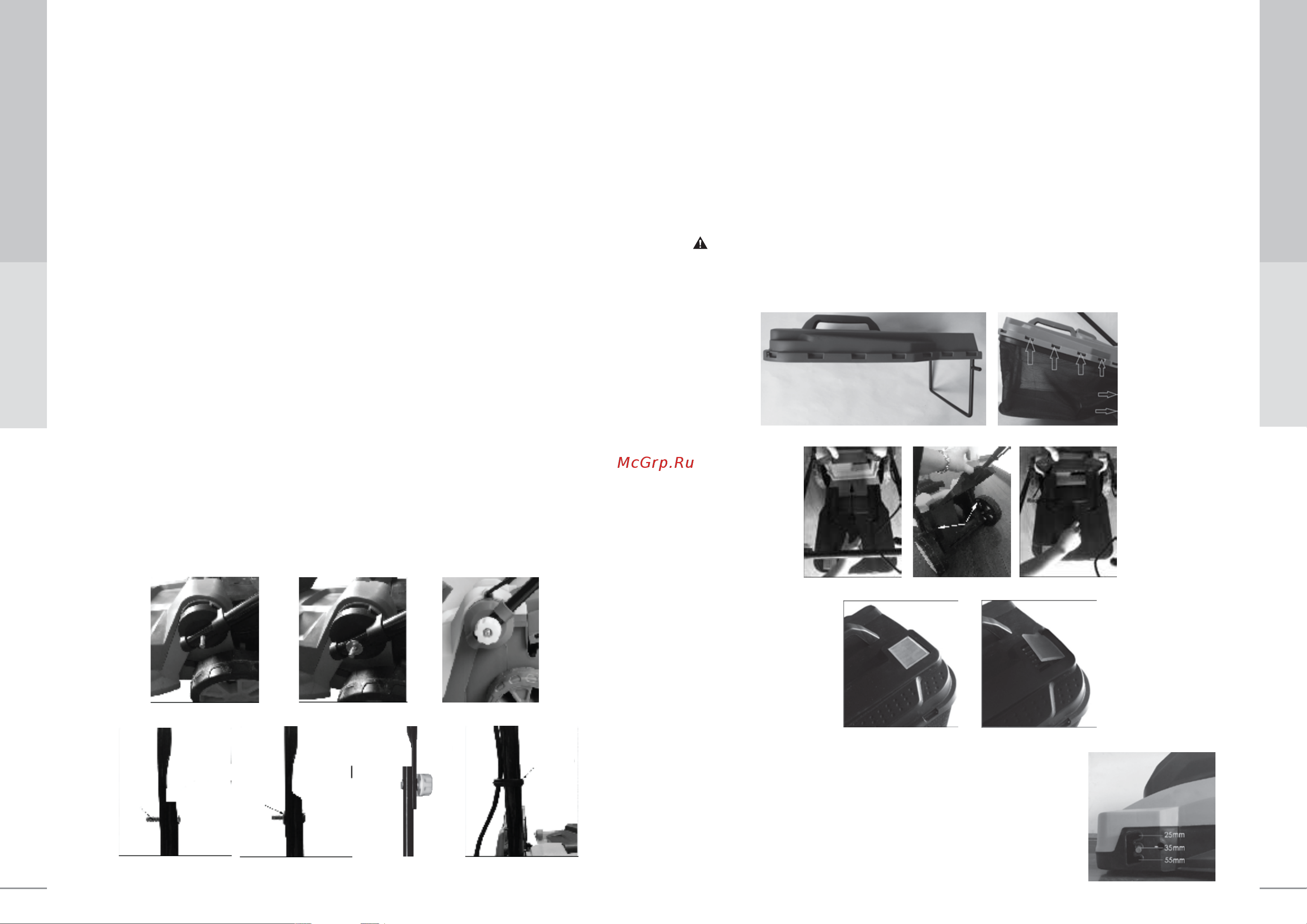

A) Закрепите нижнюю часть рукояти в корпусе устройств с помощью зажимных ручек, как показано

на рис. 2A, 2B, 2C.

B) Соедините верхнюю часть рукояти с нижней частью с помощью зажимной ручки. (Рис. 2D, 2E,

2F)

C) Установите кабельный зажим в показанное положение и закрепите шнур (рис. 2G).

Рис. 2А

Рис. 2В

Рис. 2C

Рис. 3A Рис. 3B

Рис. 3A1 Рис. 3B1

Рис. 3C1

Рис. 3D

Рис. 3E

Рис. 4A

Рис. 2D

Рис. 2E

Рис. 2F

Рис. 2G

Болт

Шайба

Зажимная

ручка

Кабельный

зажим

При сильном загрязнении отверстия индикатора индикатор не будет заполняться. В этом случае

очистите отверстие индикатора.
