18
Русский

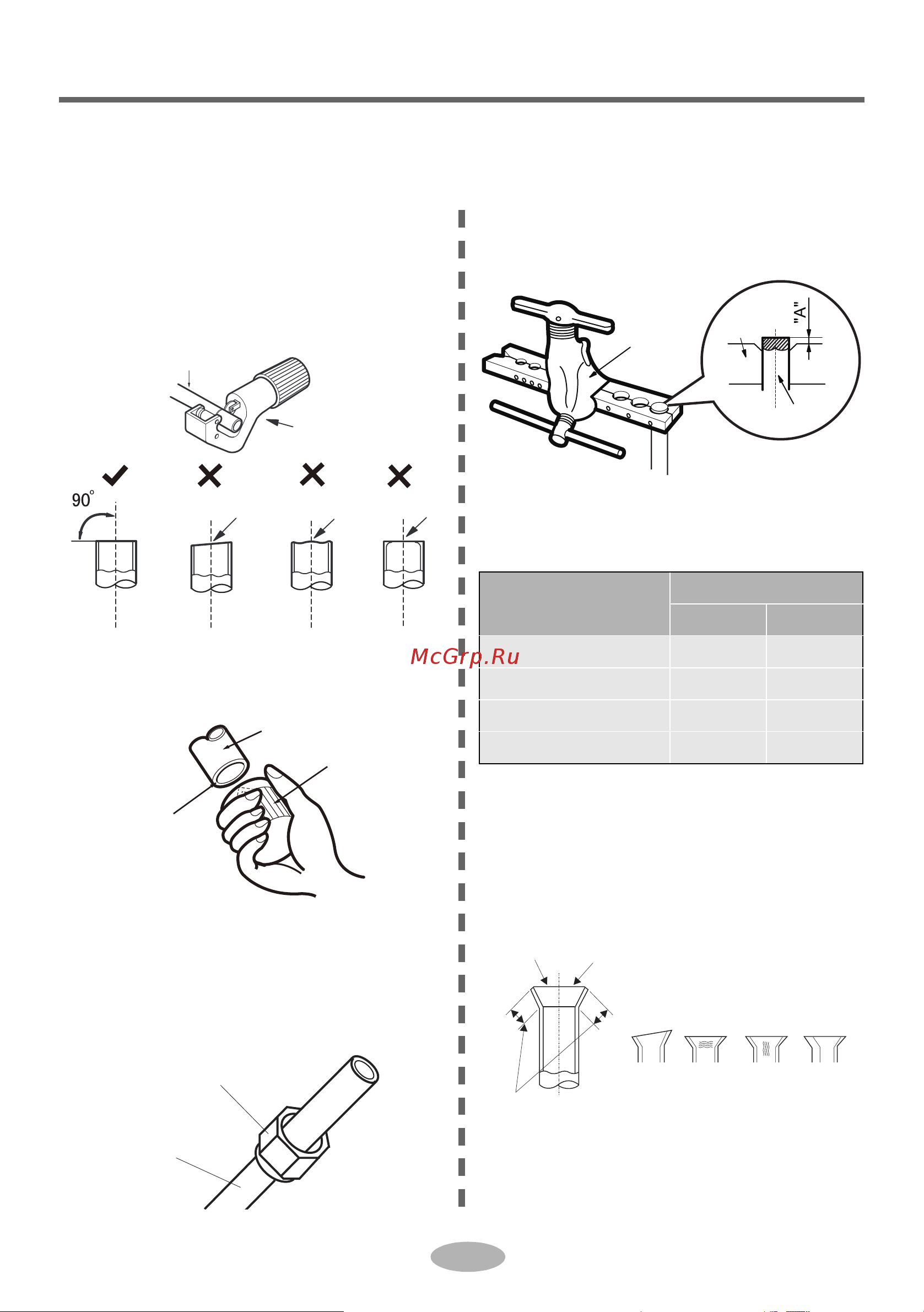

Способ расширения трубы
Примечание:
Неправильные действия при расширении трубы могут стать причиной утечки
хладагента. Правильная процедура расширения трубы:
A: Разрежьте трубу
●На основе расстояния между
внутренним и наружным агрегатами
определите длину трубы.
● Труборезом отрежьте нужный
отрезок трубы.
B: Удалите заусенцы
● Удалите заусенцы резцом, следя за
тем, чтобы они не попали в трубу.
C: Наденьте изоляционную трубу
D: Наденьте накидную гайку
●Снимите накидную гайку, находящу-
юся на внутренней соединительной
трубе и наружном вентиле;
установите накидную гайку на трубу.
труборез
труба
уклон неровно заусенец
труба
резец
вниз
штуцер
труба
E: Расширьте отверстие
●Расширьте отверстие с помощью
труборасширителя.
Примечание:
● Конкретный ход операции "A" зависит
от диаметра, см. таблицу ниже:
F: Проверка
● Проверьте качество раструба. При
обнаружении любых недостатков
выполните расширение отверстия
повторно, в соответствии с
приведенными выше шагами.
Внешний
диаметр (мм)
A (мм)
Макс. Мин.
Ø6 - 6,35 (1/4") 1,3 0,7
Ø9,52 (3/8") 1,6 1,0
Ø12 - 12,7 (1/2") 1,8 1,0
Ø15,8 - 16 (5/8") 2,4 2,2
труборас-
ширитель
жесткая
пресс-
форма
труба
гладкая поверхность
длина одинакова
неправильное расширение
уклон повре-
жденная
поверх-
ность
трещина неравно-
мерная
толщина
